Канален елемент, плътен, 200 mm, височина 40–70 mm 2400 | 200 | 40 | 70 | 3

Канален елемент, плътен, 200 mm, височина 40–70 mm

Кат. № 7424400 | Електронен артикулен номер (EAN) 4012195244127

Кат. № / Тип

Дължина	2400 mm

Ширина

Канална височина мин.	40 mm

Канална височина макс.	70 mm

Монтажни рамки	3

Описание на продукта

Описание на продукта

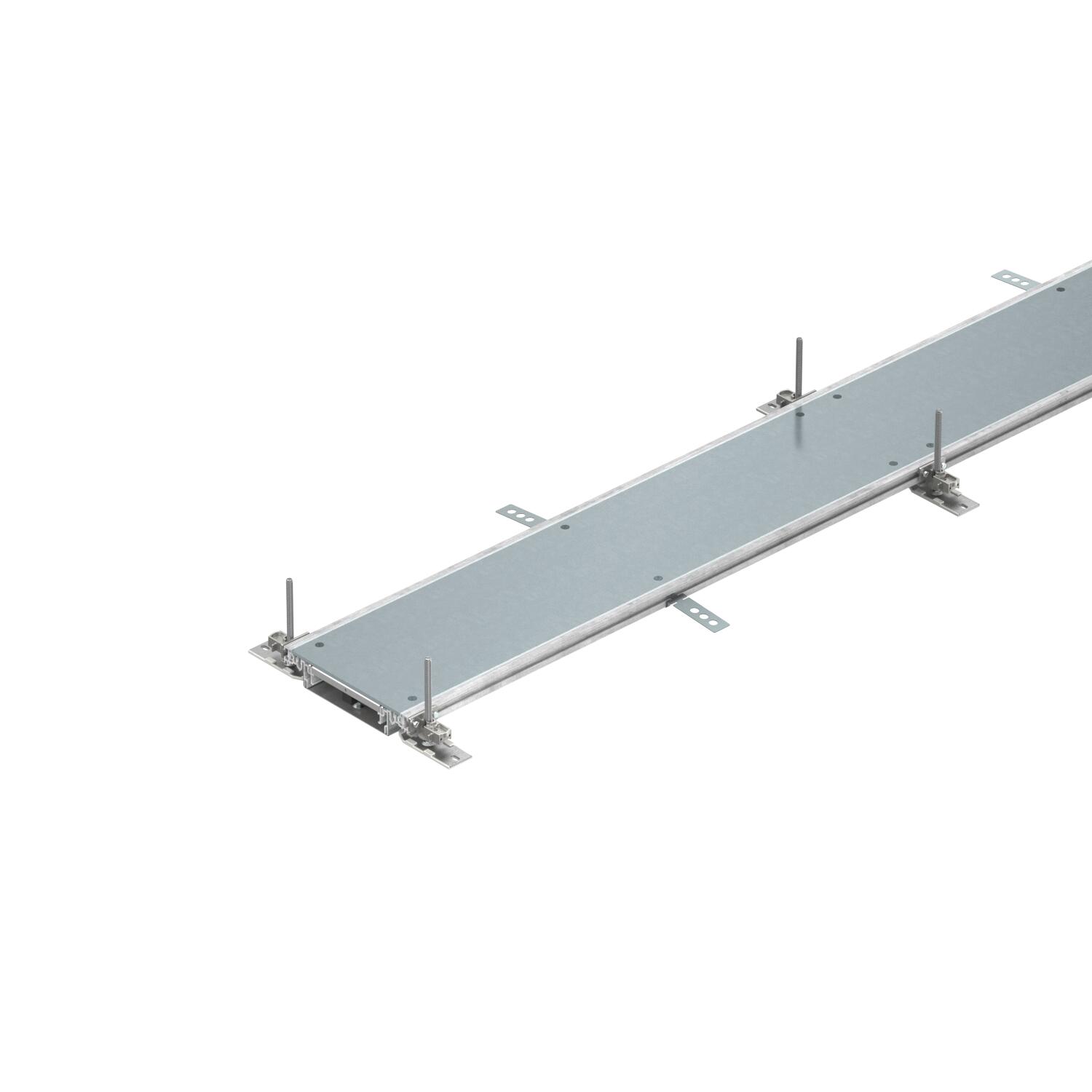

Готов за монтаж канален елемент с 3 слепи капака, състоящ се от основа (долна част) на канал (подова вана) със странични профили за подова настилка и канален капак. Подовата вана е с държащи пластини за самонагаждащ се монтаж на разделителна стена. В доставката са включени шест анкера за замазка, шест регулиращи се във височина закрепващи елемента, три уплътнения за челно съединяване на капаци при ширина на канала 200 и 300 или нивелиращи се подпори; три при ширина 400 и шест при ширина 500 и 600. Капаците са завинтени при доставката.

С три слепи капака (L = 800 mm).

Технически данни

Технически данни

Брой на възможните разделителни прегради	1
Брой на предвидените за монтаж модули	3
Брой секции	2 St.
Възможност за монтаж на уплътнение	да
Дебелина на материала на капака	4
Дънни крайни планки	да
Закрепване на капака с фиксатор	не
Закрепване на разделителната преграда	фиксиране
Канална височина макс.	70 mm
Канална височина мин.	40 mm
Капак, който може да се сваля	да
Материал	Стомана
Минимална височина на замазката	40
Монтажен отвор	Не

Монтажен отвор на капака	не
Монтажни рамки	3
Обхват за нивелиране мин.	40 mm
Обхват на нивелиране макс.	70 mm
Отвор за вграждане на колона	не
Повърхност	Лентово поцинкованe
Подходящи за компенсационна фуга	не
Полезно сечение	2600 mm²
Размери	2400x200x40
С възможност за разединяване	не
с надстройка	да
с отвор за връзките	не
с разделителна преграда	не
Със системи за изравняване на потенциала	не

Размери

Дължина	2400 mm

Ширина	200 mm

Въглероден отпечатък CO2 (Product Carbon Footprint)

CO2 отпечатък (GWP) от люлка до портата	46,9561 кг CO2e / 1 Метър
CO₂ Footprint (GWP)	46,9561 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Всички типове

Всички типове

Тип	Дължина	Ширина	Канална височина мин.	Канална височина макс.	Монтажни рамки	Кат. №	Количество	мин. VKE
OKA-W2004030	2400 mm	200 mm	40 mm	70 mm	3	7424400	m	2,4 m
OKA-W3004030	2400 mm	300 mm	40 mm	70 mm	3	7424402	m	2,4 m
OKA-W5004030	2400 mm	500 mm	40 mm	70 mm	3	7424406	m	2,4 m
OKA-W6004030	2400 mm	600 mm	40 mm	70 mm	3	7424408	m	2,4 m

Принадлежности

Системни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Комплект за изграждане на ъглово отклонение наляво, Височина 40-150 mm	OKA-G20040150FBL	7423950	Брой	1 Брой
Комплект за изграждане на ъглово отклонение надясно, Височина 40-150 mm	OKA-G20040150FBR	7423970	Брой	1 Брой
Краен елемент за канал, височина 40-150 mm	OKA-G20040150ES	7424280	Брой	1 Брой
Комплект за изграждане за кръстовидно и T-отклонение	OKA FB2 TX	7424821	Брой	1 Брой
Разделителна стена 40mm	OKA2 TW 40	7401988	m	2,4 m
Съединителен елемент за заземителен проводник	8AWR	6288704	Брой	10 Брой
