Конзола за електроника, за монтаж под мазилка, с допълнително клемно пространство, 66 66 | 60 | 20/25 mm | 22

Конзола за електроника, за монтаж под мазилка, с допълнително клемно пространство, 66

Кат. № 2003726 | Електронен артикулен номер (EAN) 4012196856565

Кат. № / Тип	2003726 / UE 66

Височина	66 mm

Диаметър	60 mm

за диаметър на тръба	20/25 mm

Брой входящи отвори за кабели	22

Описание на продукта

Описание на продукта

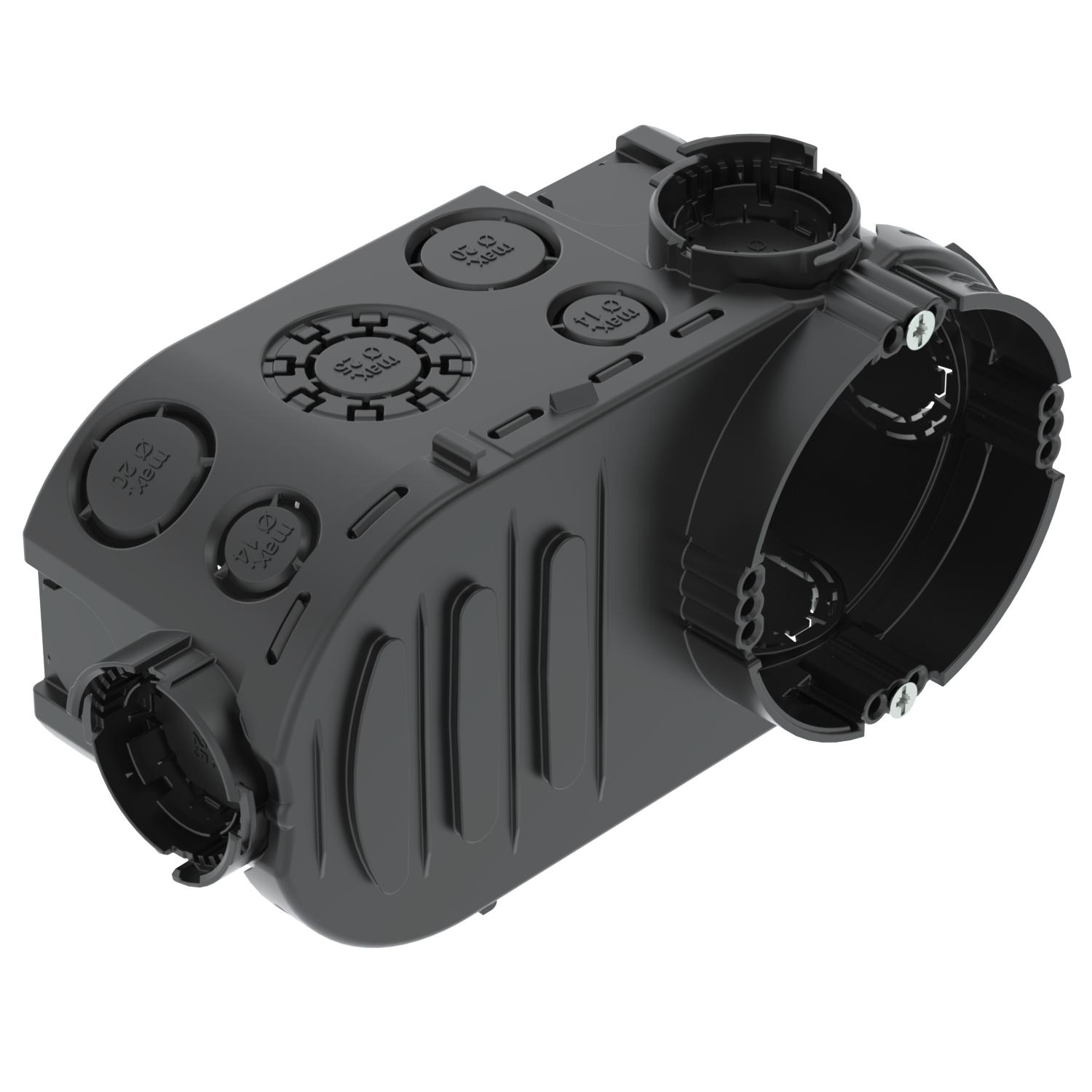

Конзола за електроника, за монтаж под мазилка, с допълнително клемно пространство, монтажна дълбочина мин. 66 мм.

• 4 свързващи елемента с байонетна връзка с двойно свързване

• 6 комбинирани отвора за тръби Ø 20 и 25 мм

• 8 отвора до Ø 20 мм

• 6 отвора до Ø 14 мм

• 2 отвора до Ø 20 мм на дъното

• Разделителна стена за различни напрежения, с разчупващи се отвори

•4 х 3 гнезда за винтове
Съгласно DIN 60670-1, DIN 60670-22 и DIN 49073-1.

Технически данни

Технически данни

Xерметична	не
без халогени	да
Брой входящи отвори за кабели	22
Вид на входящите кабели	Проводници NYM, проводници за пренос на данни и гофрирани тръби
Вид на проходния елемент на кутията	Отвор за разчупване
Въводи за тръби Ø 20 mm	10
Диаметър	60 mm
за диаметър на тръба	20/25 mm
Закрепване на капака	Винтов материал
Закрепване на контактите	Винтов материал
Кабелен вход отзад	да
Капаци	Не
Комбинирани въводи Ø 20/25 mm	6

Макс. Напречно сечение на проводника	2,5 mm²
Материал	Полипропилен
неподдържащ горене материал	съгласно VDE 0471/IEC 60695-2-11, температура на изпитване 650 °C
Номинално сечение макс.	2,5 mm²
Номинално сечение мин.	1,5 mm²
Оперативно напрежение	400 V
Размери	Ø60xH66x148
с винтове	да
Степен на защита	IP30
Със закрепващ елемент за пирон	не
Устойчиво на удар	не
Форма	овално
Цвят	черно

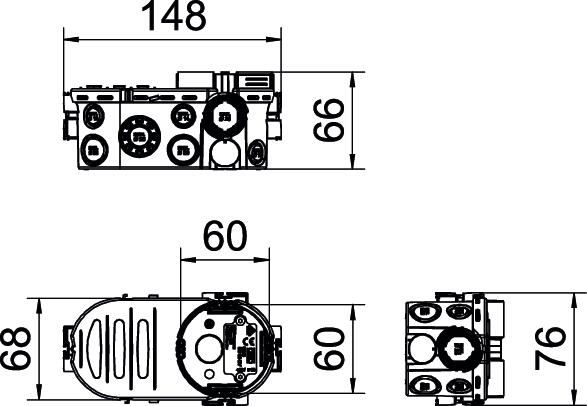

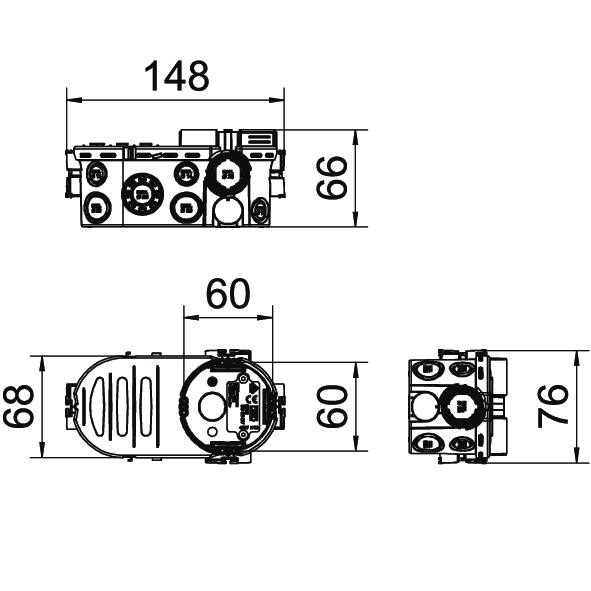

Размери

Височина	66 mm
Дължина	148 mm

Ширина	76 mm

Въглероден отпечатък CO2 (Product Carbon Footprint)

CO2 отпечатък (GWP) от люлка до портата	0,2232 кг CO2e / 1 брой
CO₂ Footprint (GWP)	0,2232 kg CO₂e
Declared Unit (LCA)	Units

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Всички типове

Всички типове

Тип	Височина	Диаметър	за диаметър на тръба	Брой входящи отвори за кабели	Кат. №	Количество	мин. VKE
UE 66	66 mm	60 mm	20/25 mm	22	2003726	Брой	10 Брой

Принадлежности

Монтажни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE

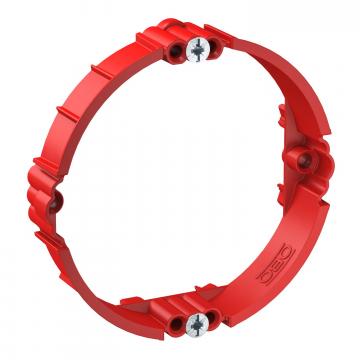

Изравнителен пръстен 12 mm, за конзоли по мазилка	ZU 12-PR	2003742	Брой	25 Брой

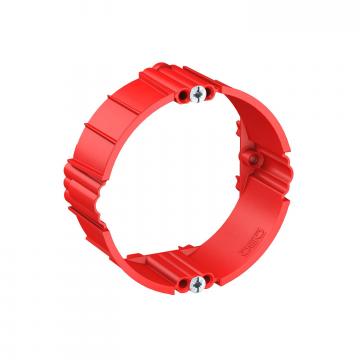

Изравнителен пръстен 24 mm, за конзоли по мазилка	ZU 24-PR	2003744	Брой	25 Брой
Сигнален капак 60 mm, за конзола за контакти	ZU 60-SD	2003760	Брой	50 Брой
