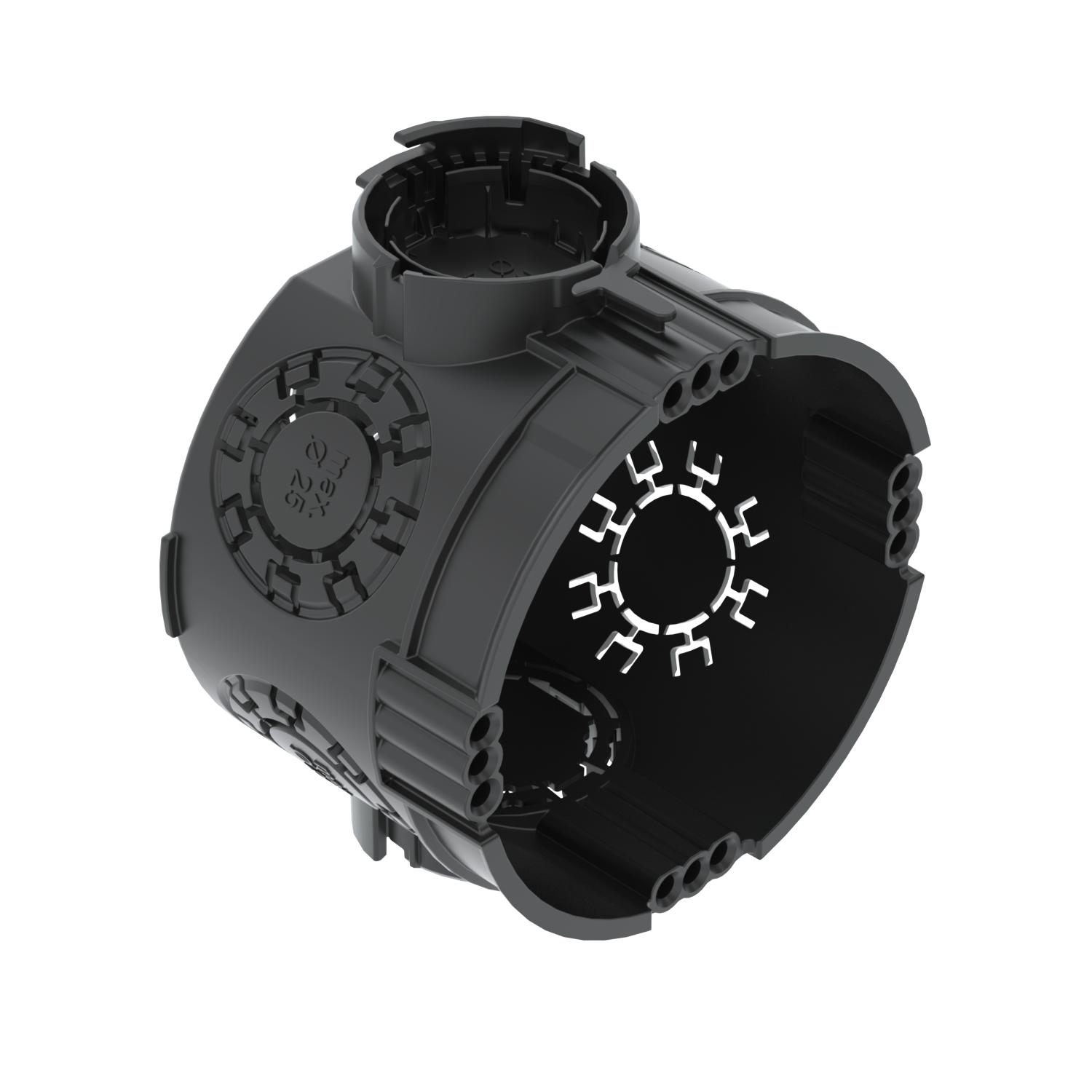

Конзола за контакти, за монтаж под мазилка, 46 46 | 60 | 20/25 mm | 7

Конзола за контакти, за монтаж под мазилка, 46

Кат. № 2003700 | Електронен артикулен номер (EAN) 4012196689897

Кат. № / Тип	2003700 / UG 46

Височина	46 mm

Диаметър	60 mm

за диаметър на тръба	20/25 mm

Брой входящи отвори за кабели	7

Описание на продукта

Описание на продукта

Конзола за контакти, за монтаж под мазилка, монтажна дълбочина мин. 46 мм.

• 4 х 3 гнезда за винтове

• свързващи елементи с байонетна връзка с двойно свързване

• 6 комбинирани отвора за тръби Ø 20 и 25 мм

• 1 отвор до Ø 20 мм в основата
Съгласно DIN 60670-1, DIN 60670-22 и DIN 49073-1.

Технически данни

Технически данни

Xерметична	не
без халогени	да
Брой входящи отвори за кабели	7
Вид на входящите кабели	Проводници NYM, проводници за пренос на данни и гофрирани тръби.
Вид на проходния елемент на кутията	Отвор за разчупване
Въводи за тръби Ø 20 mm	1
Диаметър	60 mm
за диаметър на тръба	20/25 mm
Закрепване на контактите	завинтване или разтваряне
Кабелен вход отзад	да
Капаци	Не
Комбинирани въводи Ø 20/25 mm	6
Материал	Полипропилен

неподдържащ горене материал	съгласно VDE 0471/IEC 60695-2-11, температура на изпитване 650 °C
Номинално сечение макс.	2,5 mm²
Номинално сечение мин.	1,5 mm²
Окомплектовка	Не
Оперативно напрежение	400 V
Размери	Ø60mm, H46mm
с винтове	не
Степен на защита	IP30
Със закрепващ елемент за пирон	не
Устойчиво на удар	не
Форма	кръгъл
Цвят	черно

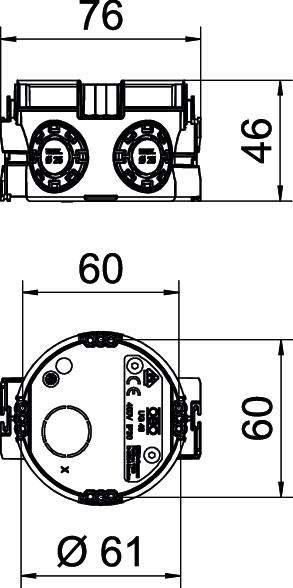

Размери

Височина	46 mm

Въглероден отпечатък CO2 (Product Carbon Footprint)

CO2 отпечатък (GWP) от люлка до портата	0,0456 кг CO2e / 1 брой
CO₂ Footprint (GWP)	0,0456 kg CO₂e
Declared Unit (LCA)	Units

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-11-20T00:00:00.000+0100

Материали и опаковка

Recycled material content	80 %

Всички типове

Всички типове

Тип	Височина	Диаметър	за диаметър на тръба	Брой входящи отвори за кабели	Кат. №	Количество	мин. VKE
UG 46	46 mm	60 mm	20/25 mm	7	2003700	Брой	25 Брой

Принадлежности

Монтажни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Фиксиращ елемент Quick-Fix	ZU 60-QF	2003740	Брой	25 Брой
Изравнителен пръстен 12 mm, за конзоли по мазилка	ZU 12-PR	2003742	Брой	25 Брой
Изравнителен пръстен 24 mm, за конзоли по мазилка	ZU 24-PR	2003744	Брой	25 Брой
Сигнален капак 60 mm, за конзола за контакти	ZU 60-SD	2003760	Брой	50 Брой
