Кръстовидно отклонение 35 FS
Кат. № 7027303 | Електронен артикулен номер (EAN) 4012197338398
- Описание на продукта
-

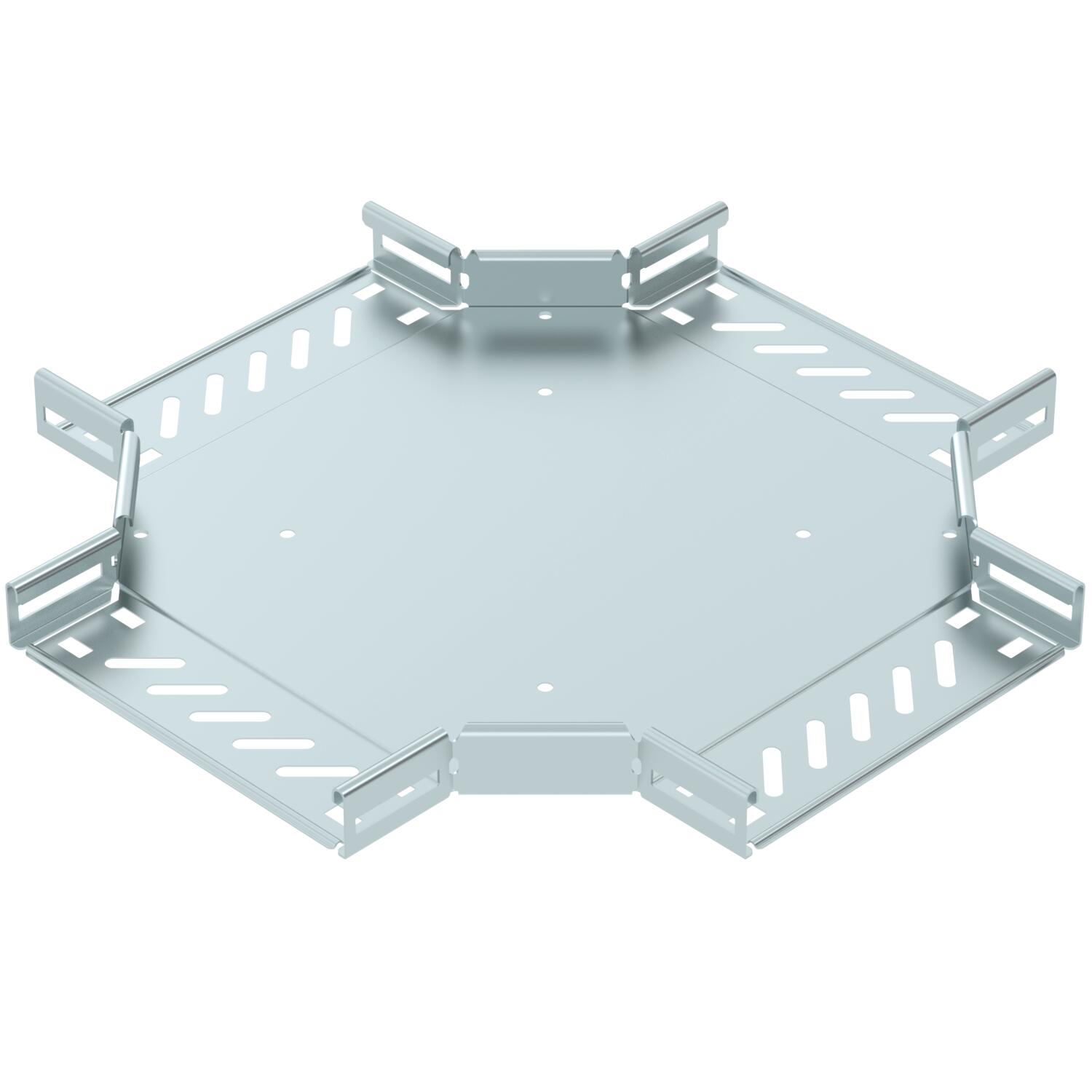

Описание на продуктаКръстовидно отклонение, фасонен елемент за кабелни скари с височина на борда 35 mm, с бързо свързване или с болтова връзка. Болтова връзка с коларски болт и комбинирана гайка М6. За приложение на закрито. Свързващите елементи се поръчват отделно.
-
- Технически данни
-
Технически данни
Вид на съединителя система за носене на кабели завинтено Дебелина на борда 1,25 mm Дебелина на ламарината 0,8 mm Дебелина на материал дънна ламарина 1 mm Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Материал Стомана Неръждаема стомана, байцвана не Отвор по образец на NATO не Повърхност Лентово поцинкованe Препоръчителен брой винтове 16 St. Размери 35x200 Съхраняване на функционалността не Температурен диапазон при приложение макс. 120 °C Температурен диапазон при приложение мин. -20 °C Цвят цвят цинк Размери

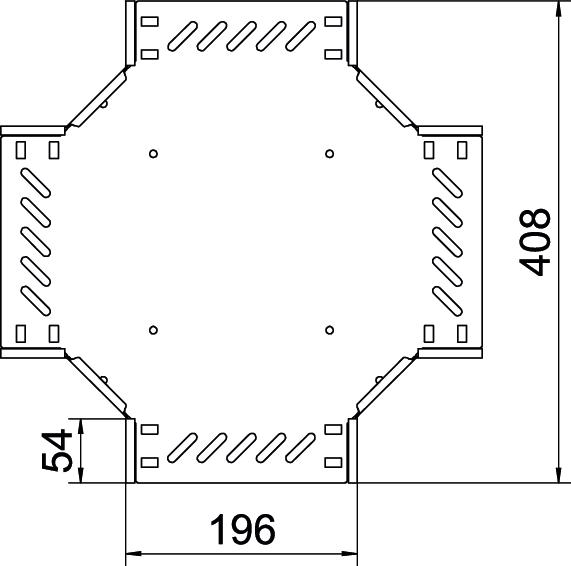

Височина 35 mm Размер B 200 mm Размер R 50 mm Ширина 200 mm Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 3,8673 кг CO2e / 1 брой CO₂ Footprint (GWP) 3,8673 kg CO₂e Declared Unit (LCA) Units Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 - Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Капак за кръстовидно отклонение FS
RKD 200 FS 7027802 1 Брой - Изтегляния
-
Спецификация RK 320 FS / 7027303 , 0.19MB , pdfСборник с инструкции KTS cable tray systems , 1.61MB , pdfЕС Декларация за съответствие RK 320 FS / 7027303 , 0.13MB , pdfREACH Декларация за съответствие RK 320 FS / 7027303 , 0.12MB , pdfRoHS Декларация за съответствие RK 320 FS / 7027303 , 0.13MB , pdfРъководство за монтаж Latchable Magic cable tray systems , 12.24MB , pdfРъководство за монтаж Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdfРъководство за монтаж General information on the mounting , 2.65MB , pdf
