Кръстовидно отклонение 60 A2

Кат. № 7027507 | Електронен артикулен номер (EAN) 4012197339715

Кат. № / Тип

Ширина

Описание на продукта

Описание на продукта

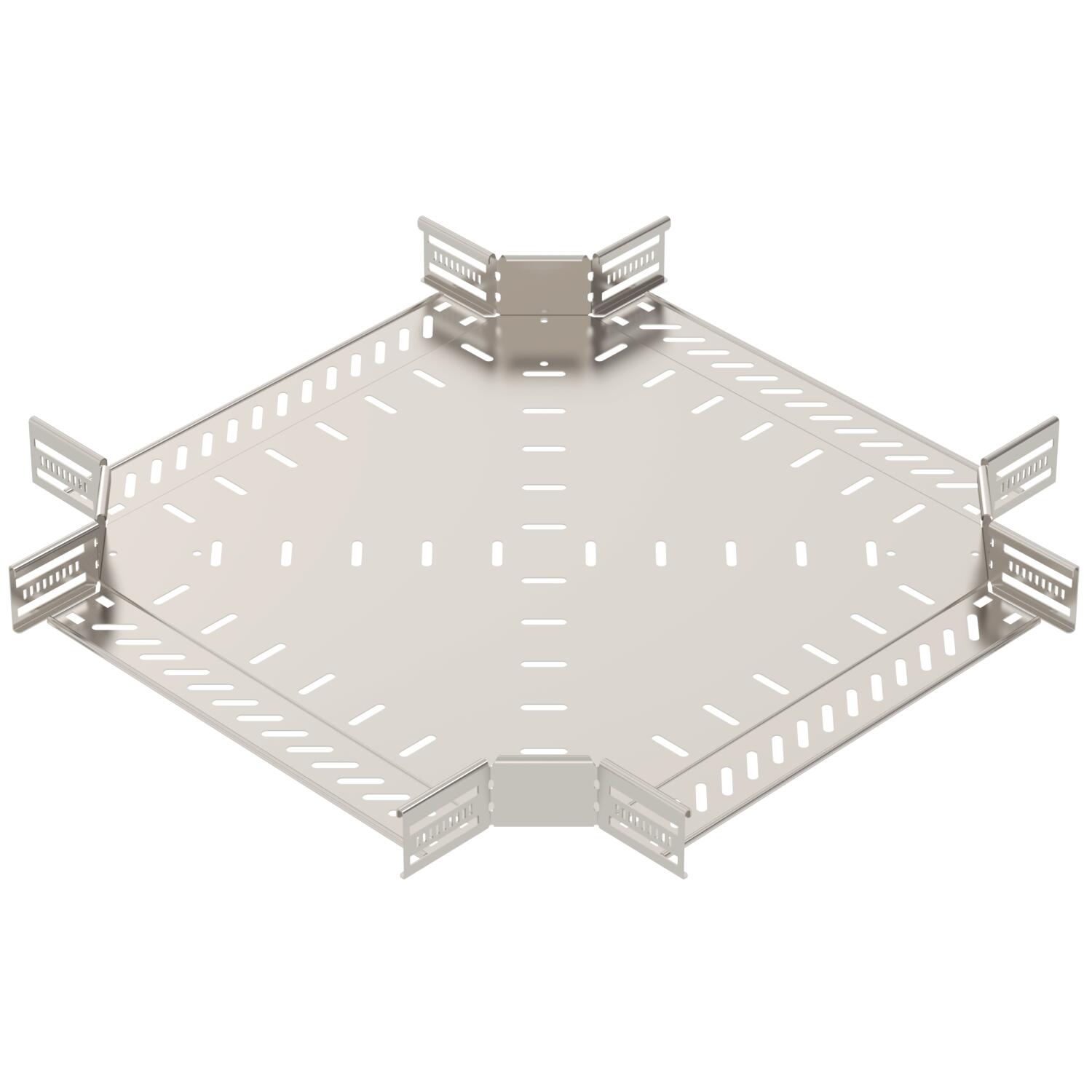

Кръстовидно отклонение, хоризонтално, фасонен елемент за кабелни скари с височина на борда 60 mm, с бързо свързване или с болтова връзка. Безболтов монтаж посредством клемен съединител или болтова връзка с коларски болт FRS и комбинирана гайка М6. Приложима за външен и вътрешен монтаж. Свързващите елементи се поръчват отделно.

Технически данни

Технически данни

Вид на съединителя система за носене на кабели	завинтен/затегнат
Дебелина на борда	1,25 mm
Дебелина на ламарината	1 mm
Дебелина на материал дънна ламарина	1 mm
Едрогабаритно изпълнение	не
Изпълнение съединител	интегрирани съединители
Материал	Неръждаема стомана, 1.4301
Неръждаема стомана, байцвана	не

Отвор по образец на NATO	не
Повърхност	без покритие, за допълнителна обработка
Препоръчителен брой винтове	28 St.
Размери	60x400
Съхраняване на функционалността	да
Температурен диапазон при приложение макс.	120 °C
Температурен диапазон при приложение мин.	-20 °C
Цвят	неръждаема стомана

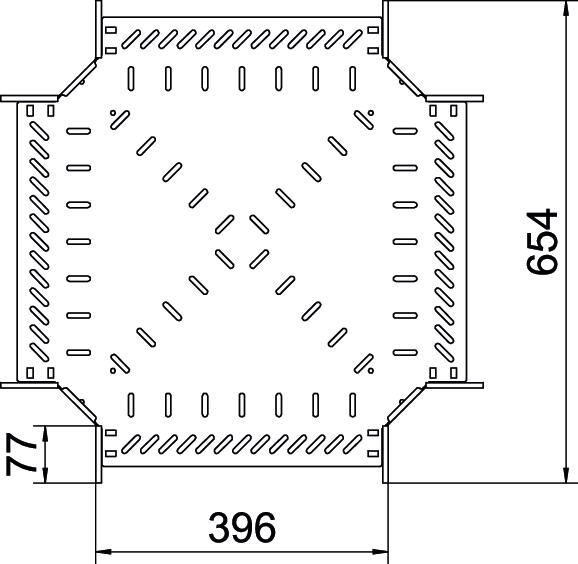

Размери

Височина	60 mm
Размер B	400 mm

Ширина	400 mm

Въглероден отпечатък CO2 (Product Carbon Footprint)

CO2 отпечатък (GWP) от люлка до портата	29,8637 кг CO2e / 1 брой
CO₂ Footprint (GWP)	29,8637 kg CO₂e
Declared Unit (LCA)	Units

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Всички типове

Всички типове

Тип	Ширина	Кат. №	Количество	мин. VKE
RK 610 A2	100 mm	7027501	Брой	1 Брой
RK 620 A2	200 mm	7027503	Брой	1 Брой
RK 630 A2	300 mm	7027505	Брой	1 Брой
RK 640 A2	400 mm	7027507	Брой	1 Брой
RK 650 A2	500 mm	7027509	Брой	1 Брой
RK 660 A2	600 mm	7027511	Брой	1 Брой

Принадлежности

Системни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Капак за кръстовидно отклонение V4A	RKD 400 A4	7027886	Брой	1 Брой

Монтажни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Двойна клема за монтаж на фасонни елементи V2A	DOP A2	6035998	Брой	10 Брой
Коларски болт с комбинирана гайка V2A	FRSB 6x12 A2	6406138	Брой	100 Брой
