Кръстовидно отклонение 60 FT
Кат. № 7027417 | Електронен артикулен номер (EAN) 4012197339173
- Описание на продукта
-

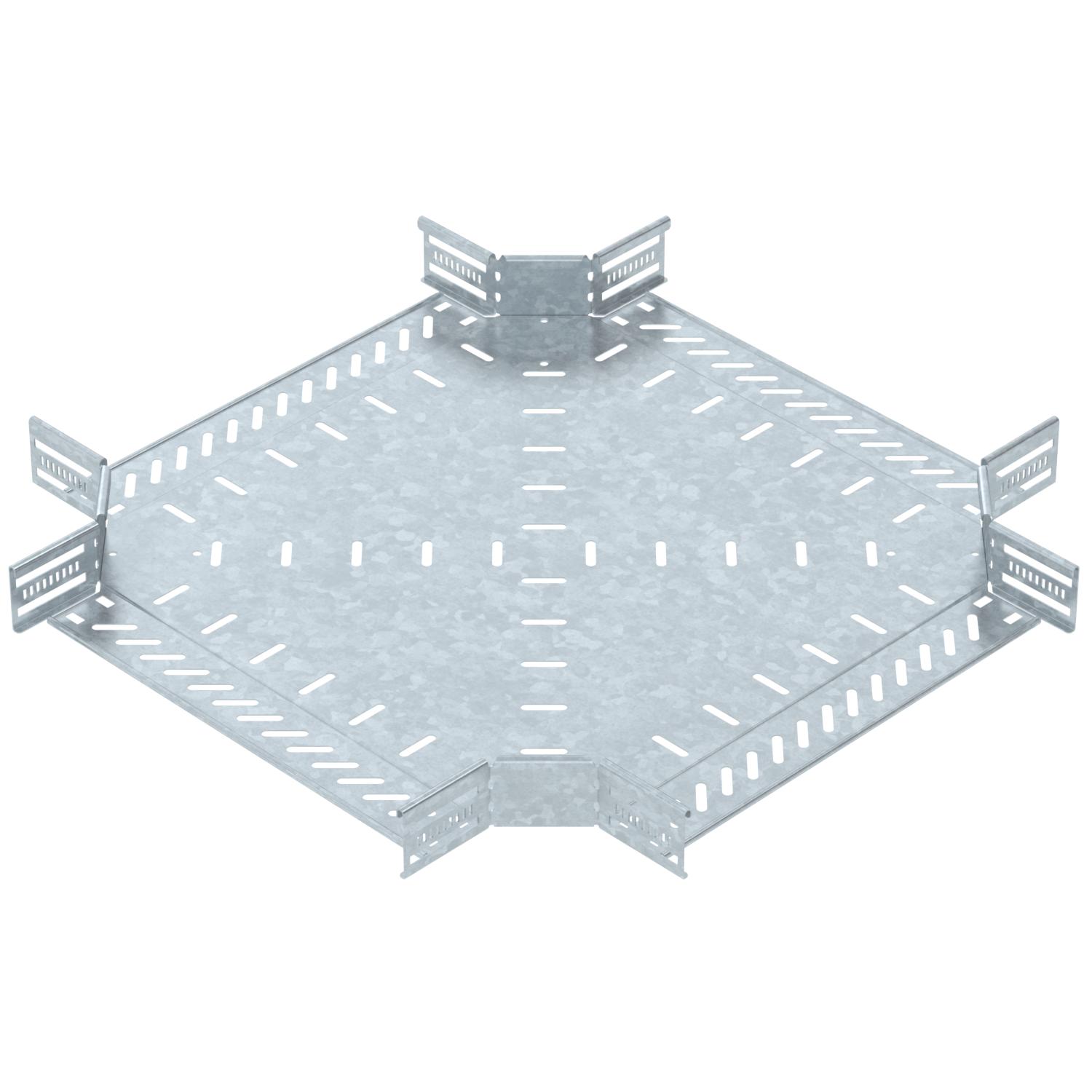

Описание на продуктаКръстовидно отклонение, хоризонтално, фасонен елемент за кабелни скари с височина на борда 60 mm, с бързо свързване или с болтова връзка. Безболтов монтаж посредством клемен съединител или болтова връзка с коларски болт FRS и комбинирана гайка М6. Приложима за външен и вътрешен монтаж. Свързващите елементи се поръчват отделно.
-
- Технически данни
-
Технически данни
Вид на съединителя система за носене на кабели завинтен/затегнат Дебелина на борда 1,25 mm Дебелина на ламарината 1 mm Дебелина на материал дънна ламарина 1 mm Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Материал Стомана Неръждаема стомана, байцвана не Отвор по образец на NATO не Повърхност Горещо поцинкованe чрез потапяне Препоръчителен брой винтове 28 St. Размери 60x400 Съхраняване на функционалността да Температурен диапазон при приложение макс. 120 °C Температурен диапазон при приложение мин. -20 °C Цвят цвят цинк Размери

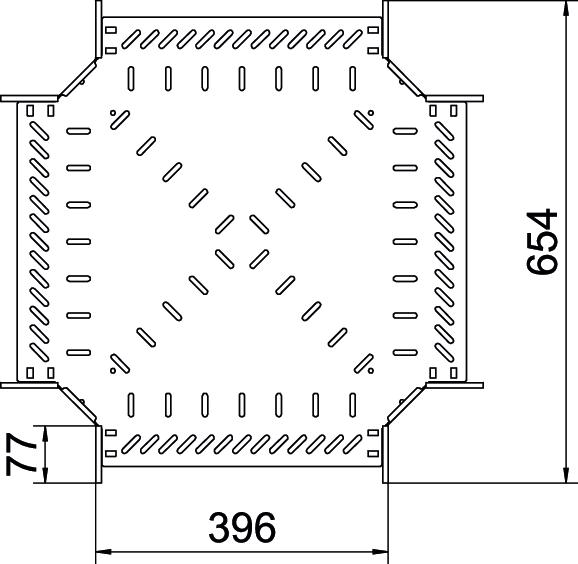

Височина 60 mm Размер B 400 mm Ширина 400 mm Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 12,8875 кг CO2e / 1 брой CO₂ Footprint (GWP) 12,8875 kg CO₂e Declared Unit (LCA) Units Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 - Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Капак за кръстовидно отклонение V2A
RKD 400 A2 7027866 1 Брой Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Двойна клема за монтаж на фасонни елементи V2A
DOP A2 6035998 10 Брой
Коларски болт с комбинирана гайка F
FRSB 6x12 F 6406122 100 Брой - Изтегляния
-
Спецификация RK 640 FT / 7027417 , 0.20MB , pdfСборник с инструкции KTS cable tray systems , 1.61MB , pdfЕС Декларация за съответствие RK 640 FT / 7027417 , 0.13MB , pdfREACH Декларация за съответствие RK 640 FT / 7027417 , 0.12MB , pdfRoHS Декларация за съответствие RK 640 FT / 7027417 , 0.13MB , pdfПомощ при избора Selection aid cable trays, screwable , 2.17MB , pdfПомощ при избора Selection aid for cable trays, Magic , 0.23MB , pdfРъководство за монтаж Latchable Magic cable tray systems , 12.24MB , pdfРъководство за монтаж Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdfРъководство за монтаж General information on the mounting , 2.65MB , pdf
