Кутия за вграждане на контакти GESR9 с пружинен плъзгач
Кат. № 7405465 | Електронен артикулен номер (EAN) 4012195840718
- Описание на продукта
-
Описание на продуктаКутия за вграждане на контакти, с пружинен плъзгач, за до 12 единични контакта Modul 45 в 3 универсални носача UT4, приложение в канални системи и системни подове на закрито.
Вдлъбнатина за подовата настилка в капака с дълбочина 5 mm, с възможност за настройване при необходимост на 3, 10 или 12 mm.
Кутия за вграждане на контакти, 3-секционна, за вграждане на монтажен носач MT9. С възможност за монтаж на 3 монтажни рамки APMT5.
Вдлъбнатина за подова настилка в капака с дълбочина 5 mm, с възможност за регулиране при необходимост на 3, 10 или 12 mm.
За вграждане на до 9 контакта с централна планка 50.
-
- Технически данни
-
Технически данни

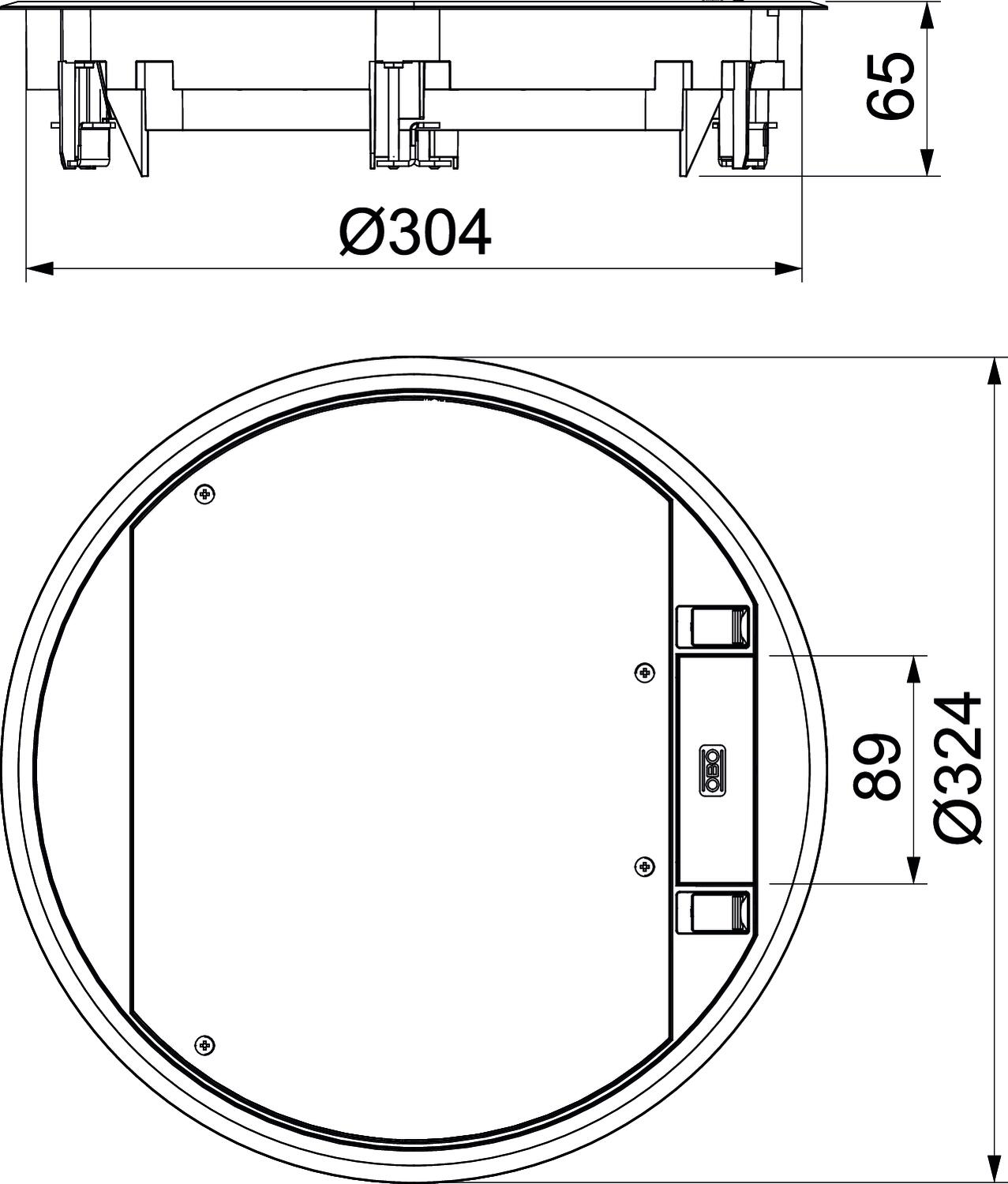

Floor covering thickness max. 12 mm Брой на конзолите 3 Брой на контактите, които могат да се вграждат 12 Вертикално натоварване, голяма повърхност до 5 000 N Вертикално натоварване, малка повърхност до 3 000 N Височина на пода мин. 72 mm Възможност за монтаж на уплътнение не Външен диаметър 324 mm Дебелина на подовата настилка 5 mm Диаметър на вграждане 304 Дълбочина на вграждане 73 mm Изпълнение кръгъл Изпълнение за тежки товари не Изпълнение кабелен излаз Подвижен отвор за шнура Материал Полиамид Механизъм за отваряне Пружинен плъзгач Номинален размер на модулите за вграждане на контакти R9 Носач за конзоли да Обхват на захващане D макс. 75 mm Обхват на захващане D мин. 8 mm Подходящ за вграждане в двойни подове да Подходящ за вграждане в кухи подове да Подходящ за мокро почистване не Подходящ за подподов канал да Подходящи за подподов канал с монолитно покритие да Подходящи за подравнен с пода затворен подподов канал да Почистване на пода сух Предпазни рамки на подовата настилка да Продуктова серия GESR Размери Ø324x68 Разрешителни VDE Рамково изпълнение Предпазна рамка за подова настилка С вдлъбнатина за подова настилка да Степен на защита (IP) в състояние на покой IP40 Степен на защита (IP) при употреба IP20 Степен на защита IK код IK08 Съответствие с ROHS да Тип система на вграждане UT4 Цвят графитено черно; RAL 7011 Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 8,1783 кг CO2e / 1 брой CO₂ Footprint (GWP) 8,1783 kg CO₂e Declared Unit Units Declared Unit Quantity 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 - Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Универсална конзола UT4, с рамка за контакти Modul 45®, дължина 208 mm
UT4 45 4 7408727 1 Брой - Изтегляния
-
Спецификация GESR9-2U12T 7011 / 7405465 , 0.26MB , pdfЕС Декларация за съответствие GESR9-2U12T 7011 / 7405465 , 0.13MB , pdfREACH Декларация за съответствие GESR9-2U12T 7011 / 7405465 , 0.28MB , pdfRoHS Декларация за съответствие GESR9-2U12T 7011 / 7405465 , 0.13MB , pdfРъководство за монтаж Ръководство за монтаж GESR9-U , 0.20MB , pdfЗа този продукт няма текстове за обява за поръчка
