Нивелираща се касета с кабелен излаз, RKSN размер 9, неръждаема стомана 105 | 150 | 20 | 105 | Подвижен отвор за шнура | 9

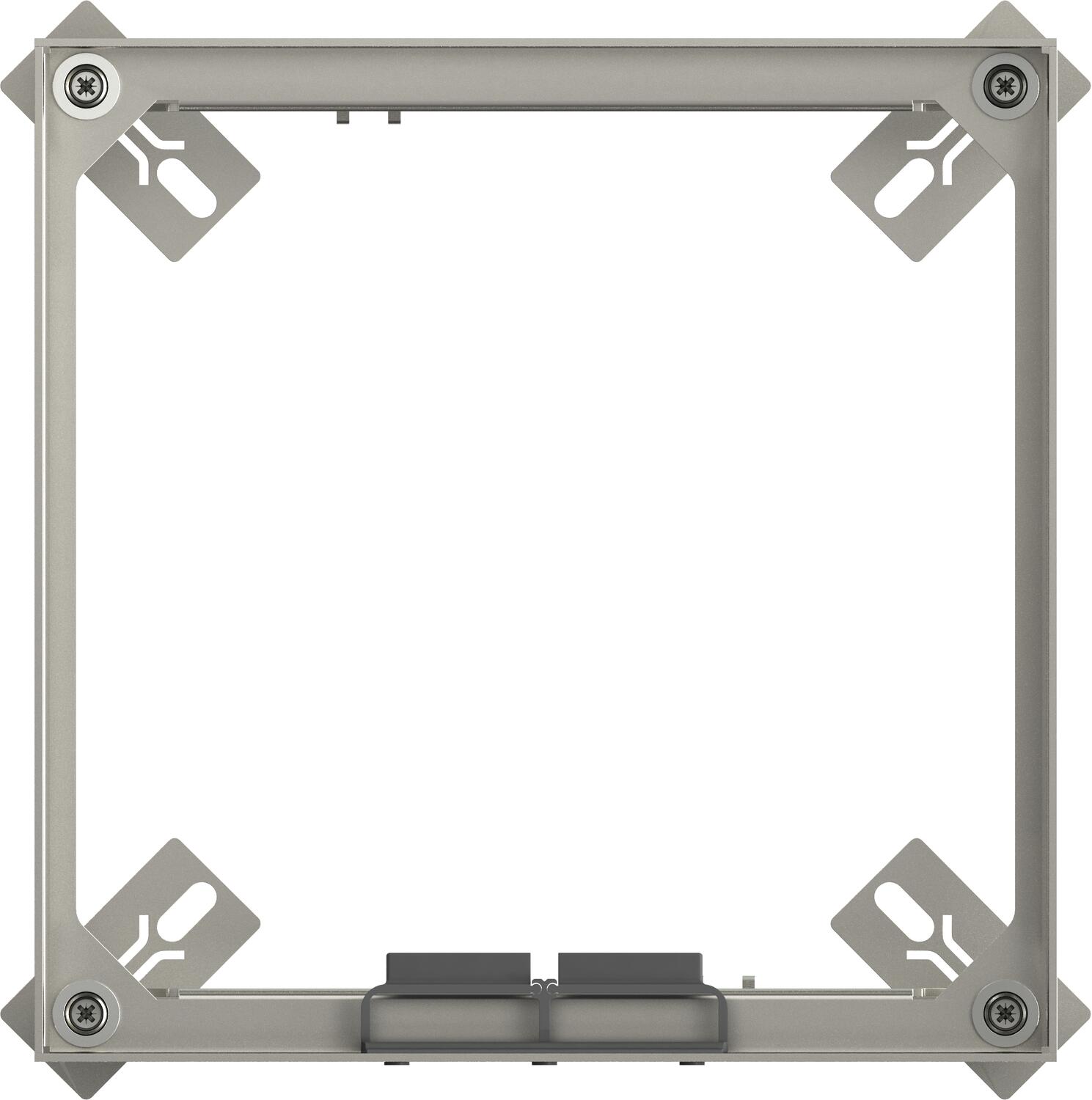

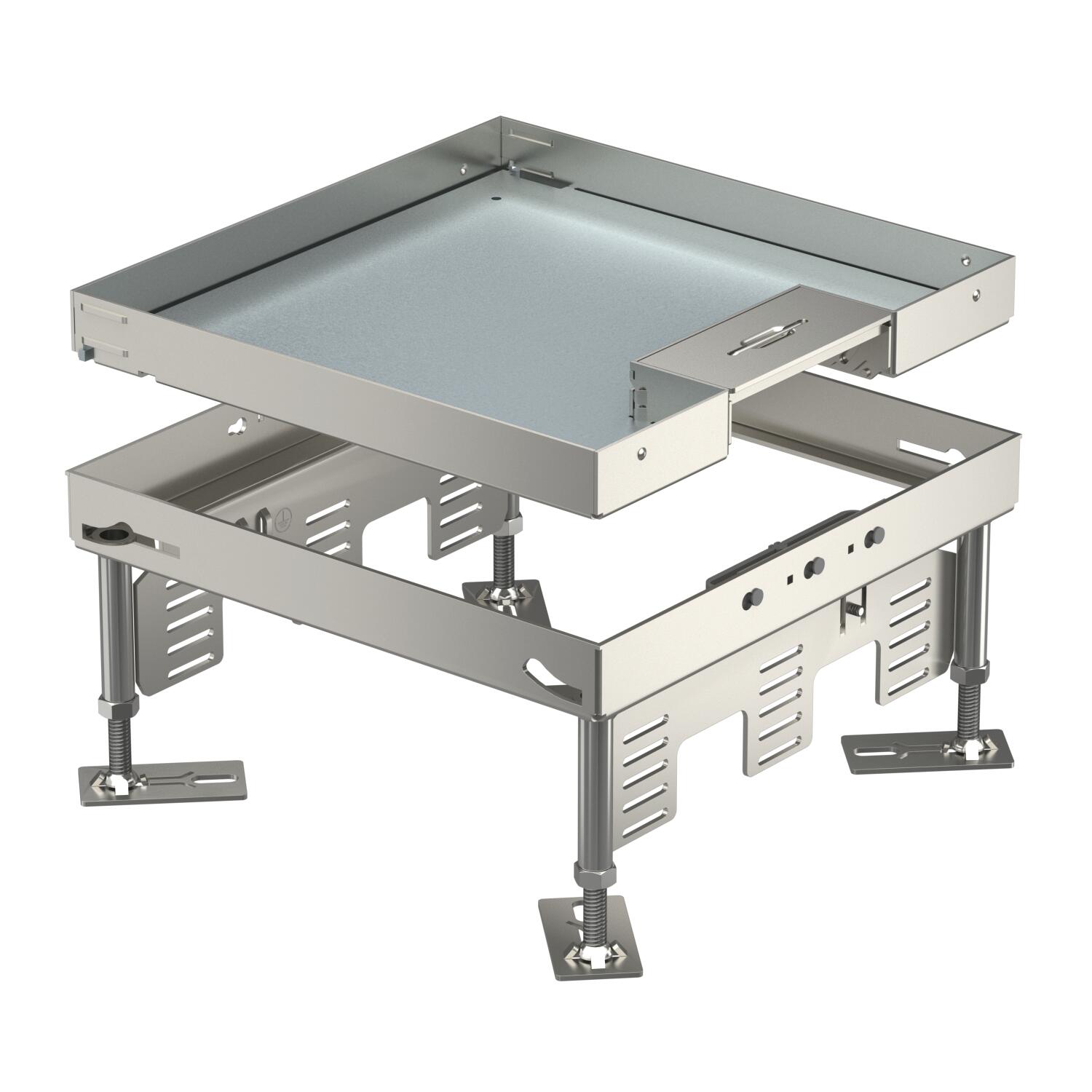

Нивелираща се касета с кабелен излаз, RKSN размер 9, неръждаема стомана

Кат. № 7409218 | Електронен артикулен номер (EAN) 4012195867227

Кат. № / Тип

Височина на пода мин.

Височина на пода макс.

Дебелина на подовата настилка

Размер h

Изпълнение кабелен излаз	Подвижен отвор за шнура

Номинален размер на модулите за вграждане на контакти	9

Описание на продукта

Описание на продукта

Касета с нивелиране, с номинален размер 9, с кабелен излаз, за вграждане на инсталационни контакти в подове за сухо почистване на закрито.
Нивелираща се касета с кабелен излаз, 3-секционна. С възможност за монтаж на 3 монтажни рамки APMT5. За вграждане на 3 универсални носача UT4 за 9 единични контакта с носещ пръстен/носеща скоба или 12 контакта Modul 45.
Height-adjustable square cassette, 3-compartment, with cord outlet of nominal size 9 for the installation of accessories. Cassette suitable for the use in trunking systems, raised and cavity floors in dry- and wet-cleanded floors in indoor areas. Suitable only for smooth floor coverings. Three cover plates APMT5 can be installed.

Технически данни

Технически данни

CO2 отпечатък (GWP) от люлка до портата	20,7494 кг CO₂e / 1 брой
Брой кабелни излази	1
Брой на конзолите	3
Брой на контактите, които могат да се вграждат	12
Вертикално натоварване, голяма повърхност	до 15 000 N
Вертикално натоварване, малка повърхност	до 3 000 N
Височина на пода макс.	150 mm
Височина на пода мин.	105 mm
Дебелина на подовата настилка	20 mm
Дълбочина на вграждане	105 mm
Дължина	243 mm
Изпълнение	квадратно
Изпълнение за тежки товари	не
Изпълнение кабелен излаз	Подвижен отвор за шнура
Материал	Неръждаема стомана, 1.4301
Номинален размер	350 mm
Номинален размер на модулите за вграждане на контакти	9

Носач за конзоли	да
Обхват за нивелиране мин.	105 mm
Обхват на нивелиране макс.	150 mm
Подходящ за вграждане в двойни подове	да
Подходящ за вграждане в кухи подове	да
Почистване на пода	сух
Размер h	105 mm
Размер за вграждане - дължина	244 mm
Размер за вграждане - ширина	244 mm
Размери	243x243mm
Разрешителни	VDE
С възможност за разединяване	не
Степен на защита (IP) в състояние на покой	IP40
Степен на защита (IP) при употреба	IP20
Степен на защита IK код	IK10
Тип система на вграждане	UT4
Ширина	243 mm

Всички типове

Всички типове

Тип	Височина на пода мин.	Височина на пода макс.	Дебелина на подовата настилка	Размер h	Изпълнение кабелен излаз	Номинален размер на модулите за вграждане на контакти	Кат. №	Количество	мин. VKE
RKSN2 9 VS 20	105 mm	150 mm	20 mm	105 mm	Подвижен отвор за шнура	9	7409218	Брой	1 Брой
RKSN2 9 VS 25	110 mm	155 mm	25 mm	110 mm	Подвижен отвор за шнура	9	7409220	Брой	1 Брой

Принадлежности

Системни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Нивелиращ елемент за RKNEV2 110	RK NEV2 110	7405815	VPE	1 VPE
Универсална конзола UT4, с рамка за контакти Modul 45®, дължина 208 mm	UT4 45 4	7408727	Брой	1 Брой
