Нивелираща се касета с кабелен излаз, RKSNUZD3, неръждаема стомана
Кат. № 7409623 | Електронен артикулен номер (EAN) 4012197438654
- Описание на продукта
-
Описание на продуктаНивелиращи се и разединяващи се квадратни касети са подходящи за подравнено с пода вграждане на уреди в подподови присъединителни кутии UGD-3. Според изпълнението те са подходящи за сухо, влажно или мокро поддържани подове. Касетата се подпира върху закрепени в горната рамка на кутията закрепващи ъгли, посредством които касетата може да бъде настроена подравнена с горния ръб на подовата настилка. Посредством закрепващите ъгли касетата е разединена от суровия под. Присъединителната кутия трябва да разполага със съответен отвор за вграждане и по тази причина има нужда от монтажен капак със съответен отвор за вграждане. Касетите се състоят от неръждаема стомана или месинг. Всички касети съдържат стоманена плоча с дебелина от 4 mm, за да поемат безопасно настъпващите товари от транспортни средства. Има касети подходящи за различни дебелини на подовата настилка от 20 и 25 mm.

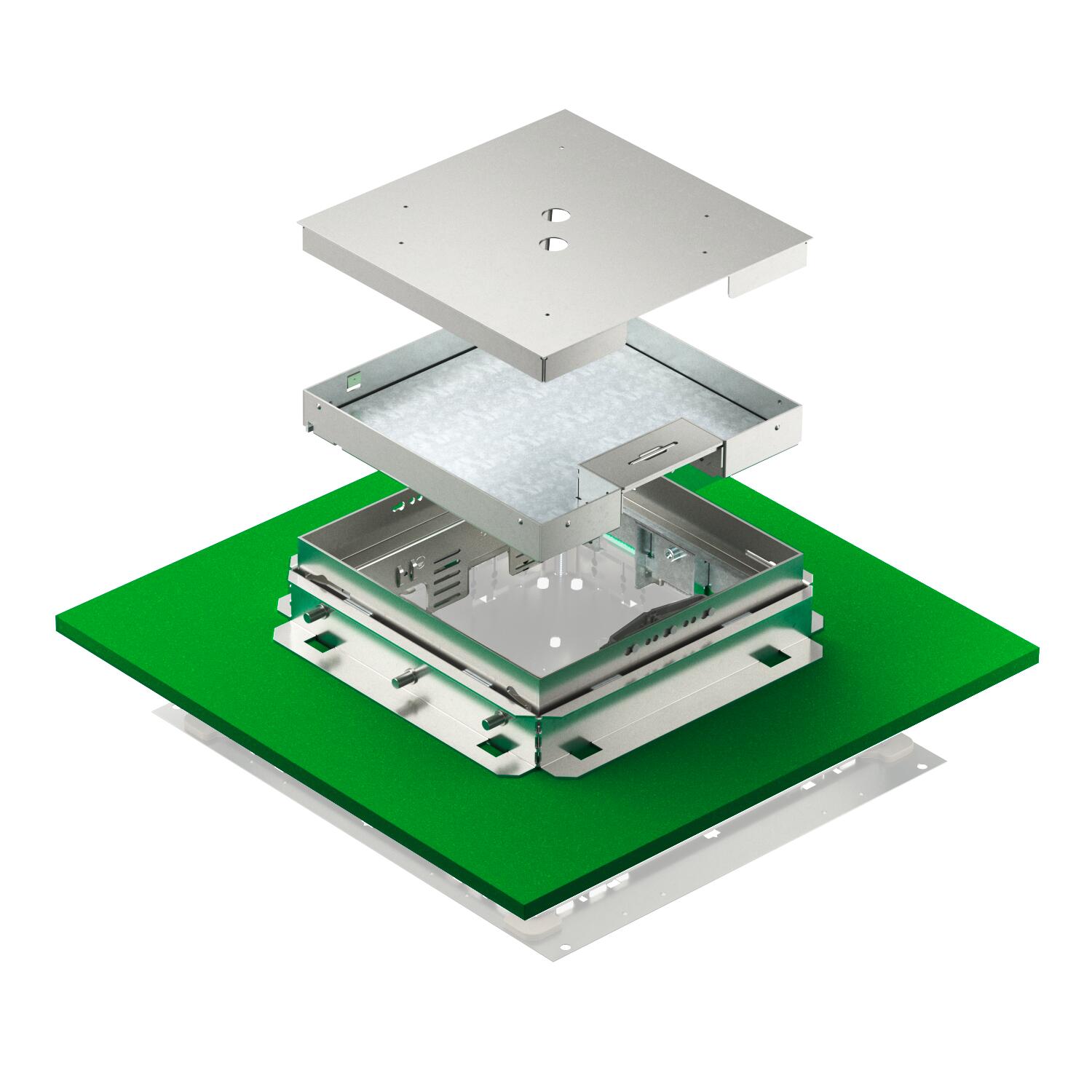

Height-adjustable cassette with cord outlet. For the installation of three UT4 universal supports for nine single devices with support ring/support clamp or 12 Modul 45® devices. The scope of delivery contains an aluminium screed protection cover (grindable), a suitable mounting lid to fix the cassette lined body and an ISO apron for decoupling from the underfloor connection socket.
-
- Технически данни
-
Въглероден отпечатък CO2 (Product Carbon Footprint)

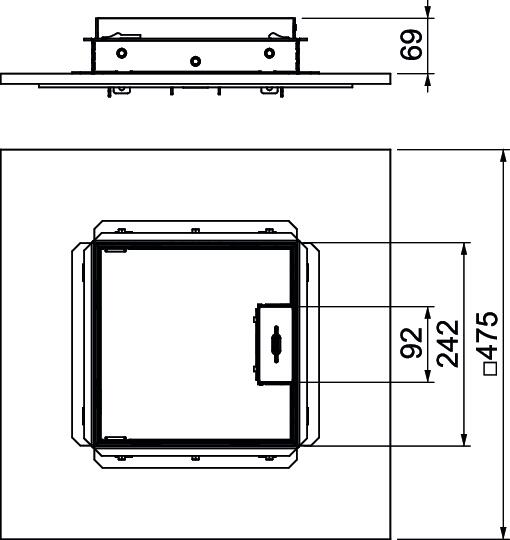

CO2 отпечатък (GWP) от люлка до портата 50,409 кг CO2e / 1 брой Брой кабелни излази 1 Брой на контактите, които могат да се вграждат 12 Брой универсални носачи 3 x UT4 Вертикално натоварване, голяма повърхност до 5 000 N Вертикално натоварване, малка повърхност до 3 000 N Височина 81 mm Височина на пода мин. 136 mm Дебелина на подовата настилка 25 mm Дълбочина на вграждане 136 mm Дължина 243 mm Изпълнение квадратно Изпълнение за тежки товари не Изпълнение кабелен излаз Подвижен отвор за шнура Материал Неръждаема стомана, 1.4301 Номинален размер на модулите за вграждане на контакти 9 Носач за конзоли не Обхват за нивелиране мин. 69 mm Обхват на нивелиране макс. 110 mm Подходящ за вграждане в двойни подове не Подходящ за вграждане в кухи подове не Почистване на пода сух Размер h 81 mm Размери 243x243x117 Разрешителни VDE С възможност за разединяване да Стандарт EN 50085-2-2 Степен на защита (IP) в състояние на покой IP40 Степен на защита (IP) при употреба IP20 Степен на защита IK код IK10 Тип система на вграждане UT4 Шаблонна височина на замазка макс. 110 mm Шаблонна височина на замазка мин. 69 mm Ширина 243 mm - Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Универсална конзола UT4, с рамка за контакти Modul 45®, дължина 208 mm
UT4 45 4 7408727 1 Брой - Изтегляния
-
Ръководство за монтаж Пълно ръководство за монтаж за касети за подове без фуги TRK , 0.55MB , pdfРъководство за монтаж Кратко ръководство за монтаж за касети за подове без фуги TRK , 1.87MB , pdf
