Нивелираща се касета за ревизионен отвор, RKNUZD3, неръждаема стомана
Кат. № 7409601 | Електронен артикулен номер (EAN) 4012197369170
- Описание на продукта
-
Описание на продуктаНивелиращи се и разединяващи се квадратни касети са подходящи за подравнено с пода вграждане на уреди в подподови присъединителни кутии UGD-3. Според изпълнението те са подходящи за сухо, влажно или мокро поддържани подове. Касетата се подпира върху закрепени в горната рамка на кутията закрепващи ъгли, посредством които касетата може да бъде настроена подравнена с горния ръб на подовата настилка. Посредством закрепващите ъгли касетата е разединена от суровия под. Присъединителната кутия трябва да разполага със съответен отвор за вграждане и по тази причина има нужда от монтажен капак със съответен отвор за вграждане. Касетите се състоят от неръждаема стомана или месинг. Всички касети съдържат стоманена плоча с дебелина от 4 mm, за да поемат безопасно настъпващите товари от транспортни средства. Има касети подходящи за различни дебелини на подовата настилка от 20 и 25 mm.
Нивелираща се касета с плътен капак, 3-секционна. С възможност за монтаж на 3 монтажни рамки APMT5. За вграждане на 3 универсални носача UT4 за 9 единични контакта с носещ пръстен/носеща скоба или 12 контакта Modul 45.
Height-adjustable cassette with blanking cover. The scope of delivery contains an aluminium screed protection cover (grindable), a suitable mounting lid to fix the cassette lined body and an ISO apron for decoupling from the underfloor connection socket.
-
- Технически данни
-
Технически данни
Вертикално натоварване, голяма повърхност до 5 000 N Вертикално натоварване, малка повърхност до 3 000 N Височина на пода мин. 136 mm Дебелина на подовата настилка 25 mm Дълбочина на вграждане 136 mm Изпълнение квадратно Изпълнение за тежки товари не Изпълнение кабелен излаз Няма изход за проводник Материал Неръждаема стомана Номинален размер на модулите за вграждане на контакти 9 Носач за конзоли не Обхват за нивелиране мин. 69 mm Обхват на нивелиране макс. 110 mm Подходящ за вграждане в двойни подове не Подходящ за вграждане в кухи подове не Почистване на пода мокър Продуктова серия RKN Размери 243x243x118 Разрешителни VDE С възможност за разединяване да Стандарт EN 50085-2-2 Степен на защита (IP) в състояние на покой IP55 Степен на защита (IP) при употреба IP00 Степен на защита IK код IK10 Съответствие с ROHS да Тип система на вграждане UT4 Шаблонна височина на замазка макс. 110 mm Шаблонна височина на замазка мин. 69 mm Размери

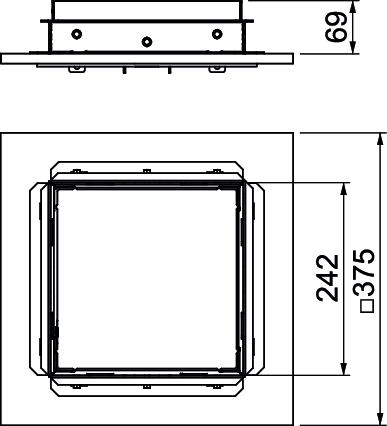

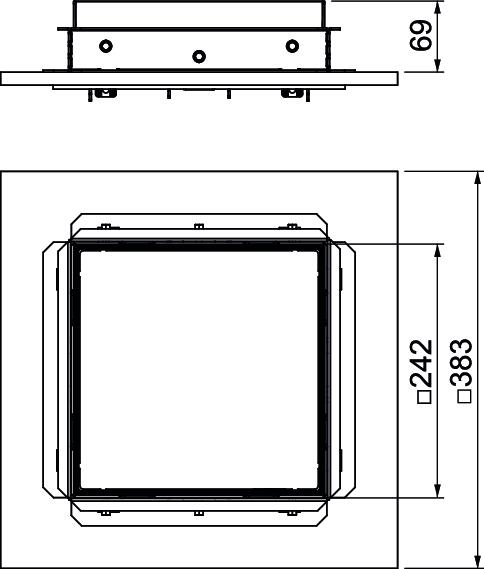

Височина 81 mm Дължина 243 mm Ширина 243 mm Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 40,7164 кг CO2e / 1 брой CO₂ Footprint (GWP) 40,7164 kg CO₂e Declared Unit Units Declared Unit Quantity 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 - Всички типове
-
Всички типове
- Изтегляния
-
Спецификация TRKN 9 VS 250 / 7409601 , 0.25MB , pdfИнформационен лист за безопасност TRKN 9 VS 250 / 7409601 , 0.05MB , pdfЕС Декларация за съответствие TRKN 9 VS 250 / 7409601 , 0.11MB , pdfREACH Декларация за съответствие TRKN 9 VS 250 / 7409601 , 0.12MB , pdfRoHS Декларация за съответствие TRKN 9 VS 250 / 7409601 , 0.13MB , pdfРъководство за монтаж Кратко ръководство за монтаж за касети за подове без фуги TRK , 1.87MB , pdfРъководство за монтаж Пълно ръководство за монтаж за касети за подове без фуги TRK , 3.01MB , pdf
