Нивелираща се касета за ревизионен отвор, RKNUZD3, неръждаема стомана 140 | 25 | | R9

Нивелираща се касета за ревизионен отвор, RKNUZD3, неръждаема стомана

Кат. № 7409650 | Електронен артикулен номер (EAN) 4012197439415

Кат. № / Тип

Височина на пода мин.	140 mm

Дебелина на подовата настилка	25 mm

Номинален размер на модулите за вграждане на контакти	R9

Описание на продукта

Описание на продукта

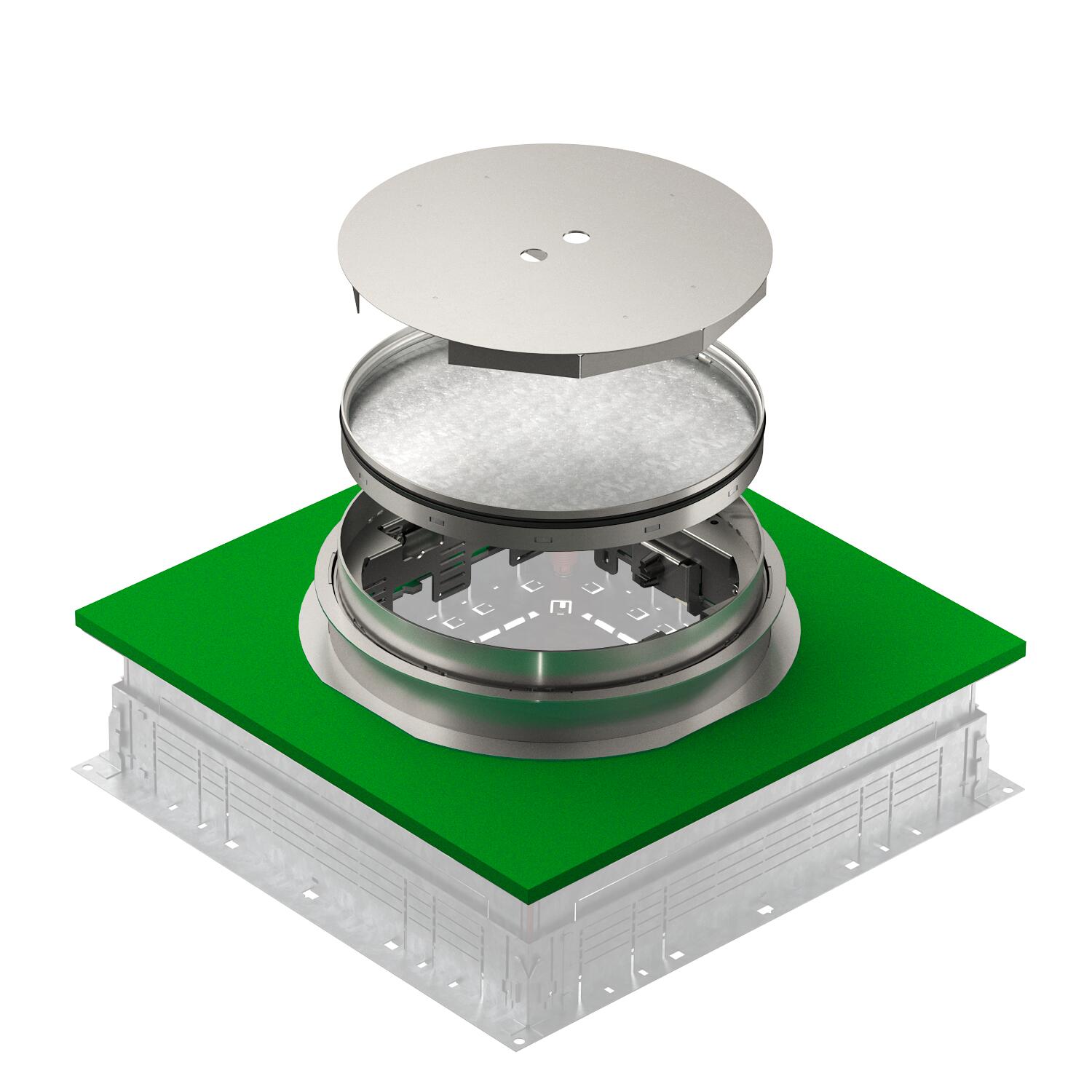

Нивелиращи се и разединяващи се кръгли касети са подходящи за подравнено с пода вграждане на уреди в подподови присъединителни кутии UGD-3. Според изпълнението те са подходящи за сухо, влажно или мокро поддържани подове. Касетата се подпира върху закрепени в горната рамка на кутията закрепващи ъгли, посредством които касетата може и да бъде настроена подравнена с горния ръб на подовата настилка. Посредством закрепващите ъгли касетата е разединена от суровия под. Присъединителната кутия трябва да разполага със съответен отвор за вграждане и по тази причина има нужда от монтажен капак със съответен отвор за вграждане. Касетите се състоят от неръждаема стомана или месинг. Всички касети съдържат стоманена плоча с дебелина от 4 mm, за да поемат безопасно настъпващите товари от транспортни средства. Има касети подходящи за различни дебелини на подовата настилка от 20 и 25 mm

Height-adjustable cassette with blanking cover. The delivery includes a screed protection lid made from aluminium (can be sanded), a matching mounting lid for fixing the cassette tube body and an ISO apron for the decoupling of the underfloor connection socket.

Технически данни

Технически данни

Вертикално натоварване, голяма повърхност	до 5 000 N
Вертикално натоварване, малка повърхност	до 3 000 N
Височина на пода мин.	140 mm
Дебелина на подовата настилка	25 mm
Дълбочина на вграждане	140 mm
Изпълнение	кръгъл
Изпълнение за тежки товари	не
Изпълнение кабелен излаз	Няма изход за проводник
Материал	Неръждаема стомана, 1.4301
Номинален размер на модулите за вграждане на контакти	R9
Носач за конзоли	не
Обхват за нивелиране мин.	73 mm
Обхват на нивелиране макс.	113 mm
Подходящ за вграждане в двойни подове	не

Подходящ за вграждане в кухи подове	не
Почистване на пода	мокър

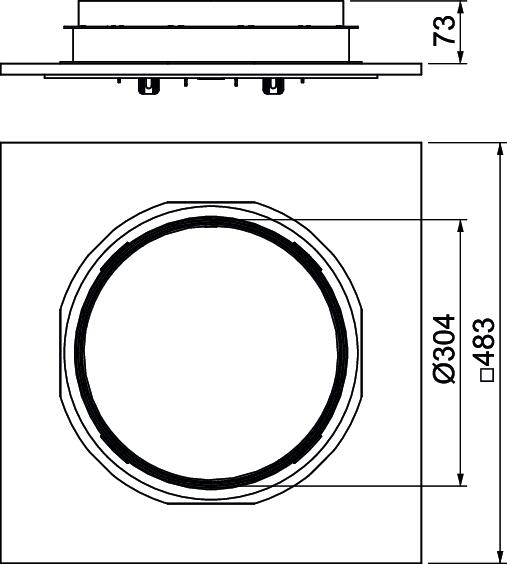

Размери	Ø304x85
Разрешителни	VDE
С възможност за разединяване	да
Стандарт	EN 50085-2-2
Степен на защита (IP) в състояние на покой	IP44
Степен на защита (IP) при употреба	IP00
Степен на защита IK код	IK10
Съответствие с ROHS	да
Тип система на вграждане	UT4
Шаблонна височина на замазка макс.	113 mm
Шаблонна височина на замазка мин.	73 mm
