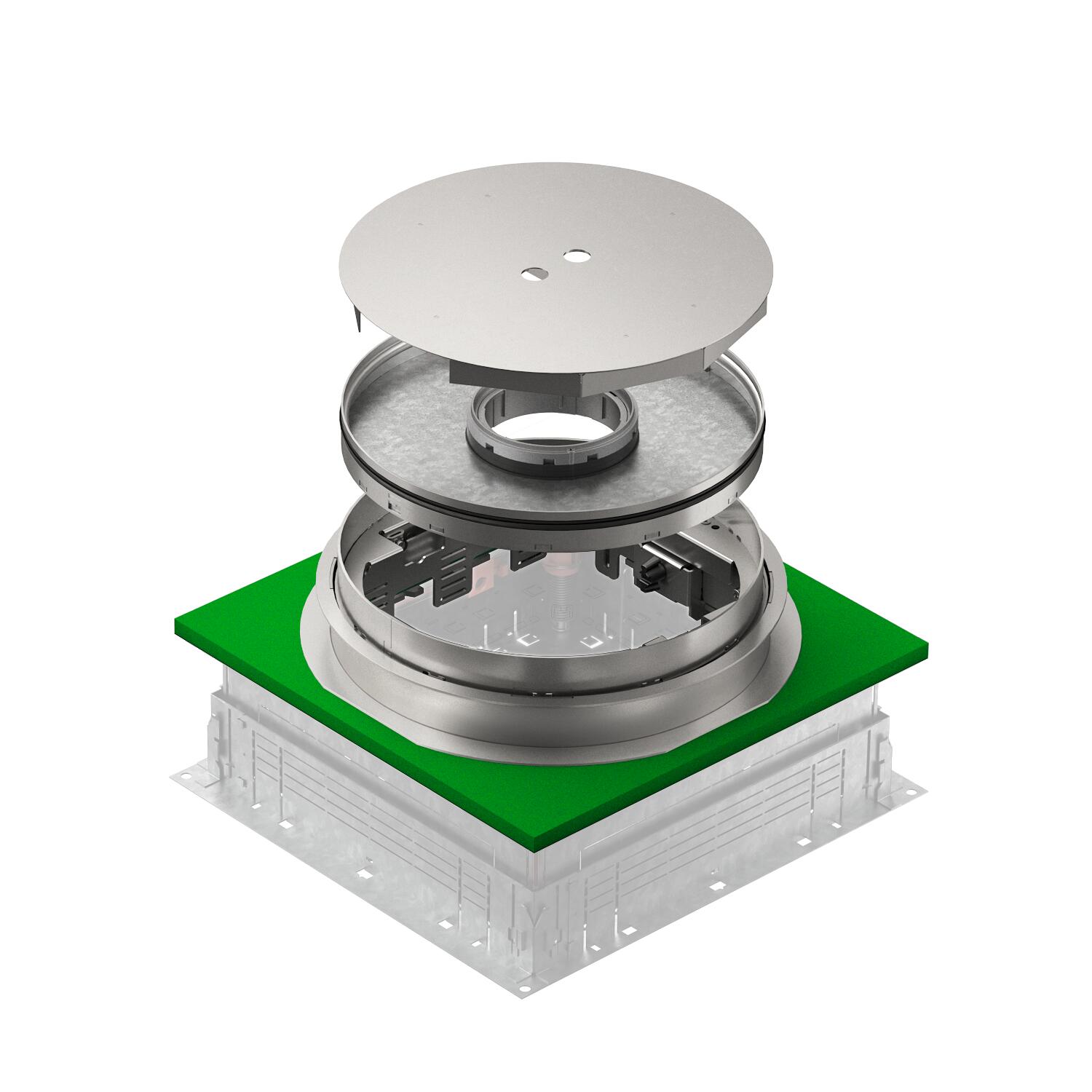

Нивелираща се касета за тубус, RKFNUZD3, неръждаема стомана
Кат. № 7409497 | Електронен артикулен номер (EAN) 4012197378387
- Описание на продукта
-
Описание на продуктаНивелиращи се и разединяващи се кръгли касети са подходящи за подравнено с пода вграждане на уреди в подподови присъединителни кутии UGD-3. Според изпълнението те са подходящи за сухо, влажно или мокро поддържани подове. Касетата се подпира върху закрепени в горната рамка на кутията закрепващи ъгли, посредством които касетата може и да бъде настроена подравнена с горния ръб на подовата настилка. Посредством закрепващите ъгли касетата е разединена от суровия под. Присъединителната кутия трябва да разполага със съответен отвор за вграждане и по тази причина има нужда от монтажен капак със съответен отвор за вграждане. Касетите се състоят от неръждаема стомана или месинг. Всички касети съдържат стоманена плоча с дебелина от 4 mm, за да поемат безопасно настъпващите товари от транспортни средства. Има касети подходящи за различни дебелини на подовата настилка от 20 и 25 mm
Height-adjustable cassette with tube body. For the installation of 3 universal supports UT4 for 9 single installation devices with support ring/support clamp or 12 Modul 45® devices. The delivery includes a screed protection lid made from aluminium (can be sanded), a matching mounting lid for fixing the cassette tube body and an ISO apron for the decoupling of the underfloor connection socket.
-
- Технически данни
-
Технически данни

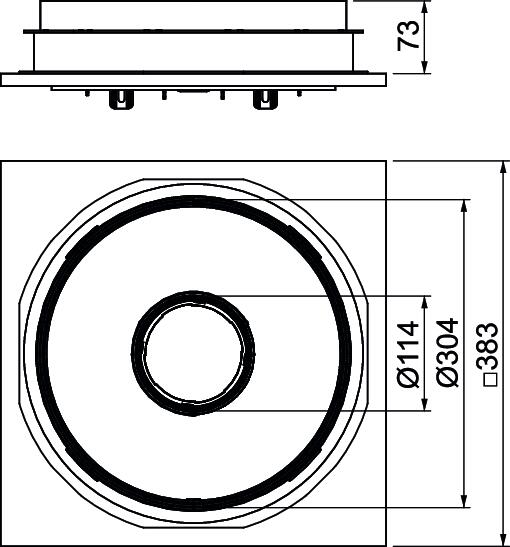

Брой кабелни излази 1 Брой на контактите, които могат да се вграждат 12 Брой универсални носачи 3 x UT4 Вертикално натоварване, голяма повърхност до 5 000 N Вертикално натоварване, малка повърхност до 3 000 N Височина на пода мин. 140 mm Дебелина на подовата настилка 25 mm Дълбочина на вграждане 140 mm Изпълнение кръгъл Изпълнение за тежки товари не Изпълнение кабелен излаз Прибиращ се тубус Материал Неръждаема стомана, 1.4301 Номинален размер на модулите за вграждане на контакти R9 Носач за конзоли не Обхват за нивелиране мин. 73 mm Обхват на нивелиране макс. 113 mm Подходящ за вграждане в двойни подове не Подходящ за вграждане в кухи подове не Почистване на пода мокър Размери Ø304x85 Разрешителни VDE С възможност за разединяване да Стандарт EN 50085-2-2 Степен на защита (IP) в състояние на покой IP44 Степен на защита (IP) при употреба IP20 Степен на защита IK код IK10 Съответствие с ROHS да Тип система на вграждане UT4 Шаблонна височина на замазка макс. 113 mm Шаблонна височина на замазка мин. 73 mm Размери
Височина 85 mm - Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Тубус с плътен капак, със захващаща скоба, за рамкови и нивелиращи се касети
TUK2 GV 7428140 1 Брой
Универсална конзола UT4, с рамка за контакти Modul 45®, дължина 208 mm
UT4 45 4 7408727 1 Брой - Изтегляния
-
Спецификация TRKRFN 9 VS 250 / 7409497 , 0.25MB , pdfРъководство за монтаж Terrazzo cassette (round) , 2.39MB , pdfРъководство за монтаж Касетна рамка за терацо, обла , 3.55MB , pdf
