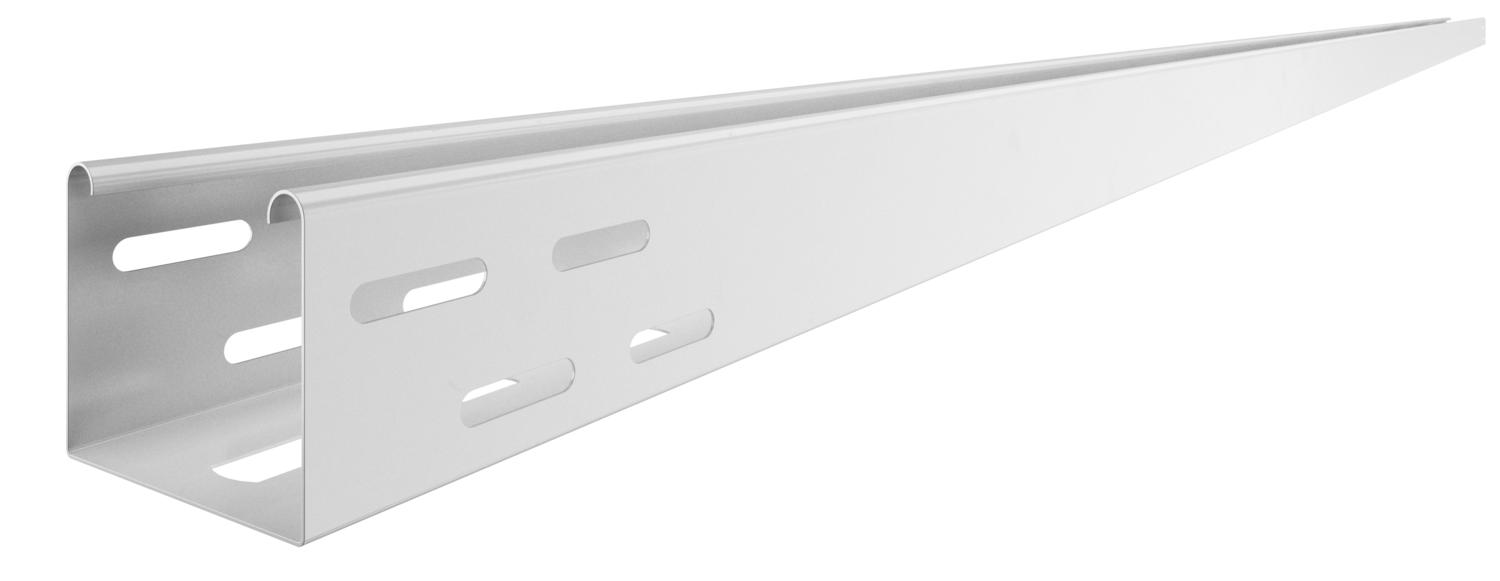

Носеща скара за осветителни тела 75 FSK, прахово боядисана, бяла
Кат. № 6055820 | Електронен артикулен номер (EAN) 4012195163329
- Описание на продукта
-
Описание на продуктаНосеща скара за осветителни тела с перфорирано дъно за закрепване на осветителни тела и за прокарване на проводници.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.
Повърхността на носещата скара за осветителни тела е лентово поцинкована и допълнително прахово боядисана в бял цвят (RAL 9010).
-
- Технически данни
-
Технически данни
CO2 отпечатък (GWP) от люлка до портата 2,7973 кг CO2e / 1 Метър Вид на съединителя система за носене на кабели завинтено Височина 60 mm Дебелина на ламарината 0,75 mm Дължина 3000 mm Изпълнение съединител без съединители Материал Стомана Монтажни отвори в основата да Неръждаема стомана, байцвана не Отстояние 1,5 м 0,8 kN/m Отстояние 2,0 м 0,55 kN/m Отстояние 2,5 м 0,35 kN/m Отстояние 3,0 м 0,25 kN/m Повърхност PES50 – полиестер/епоксидна смола Полезно сечение 42 cm² Размери 60x75x3000 Странична перфорация да Тип тест на натоварване по IEC 61537 Тип II Цвят чисто бяло; RAL 9010 Ширина 75 mm Технически данни
Диаграма на натоварване на носеща скара за осветителни тела тип LTR
-
Permitted cable tray/ladder load in kN/m without man load
-
Support width in m
-
Rail bend in mm at permitted kN/m
-
Load scheme during testing
-
Load curve with cable tray/ladder width in mm
-
Strut bend curve according to support width
-
