Подподова кутия UGD250-3 за GES9R/55

Кат. № 7410060 | Електронен артикулен номер (EAN) 4012195678724

Кат. № / Тип

Шаблонна височина на замазка мин.	55 mm

Шаблонна височина на замазка макс.	80 mm

Изпълнение на капака

Отвор за модул за вграждане

Номинален размер

Номинален размер на модулите за вграждане на контакти

Описание на продукта

Описание на продукта

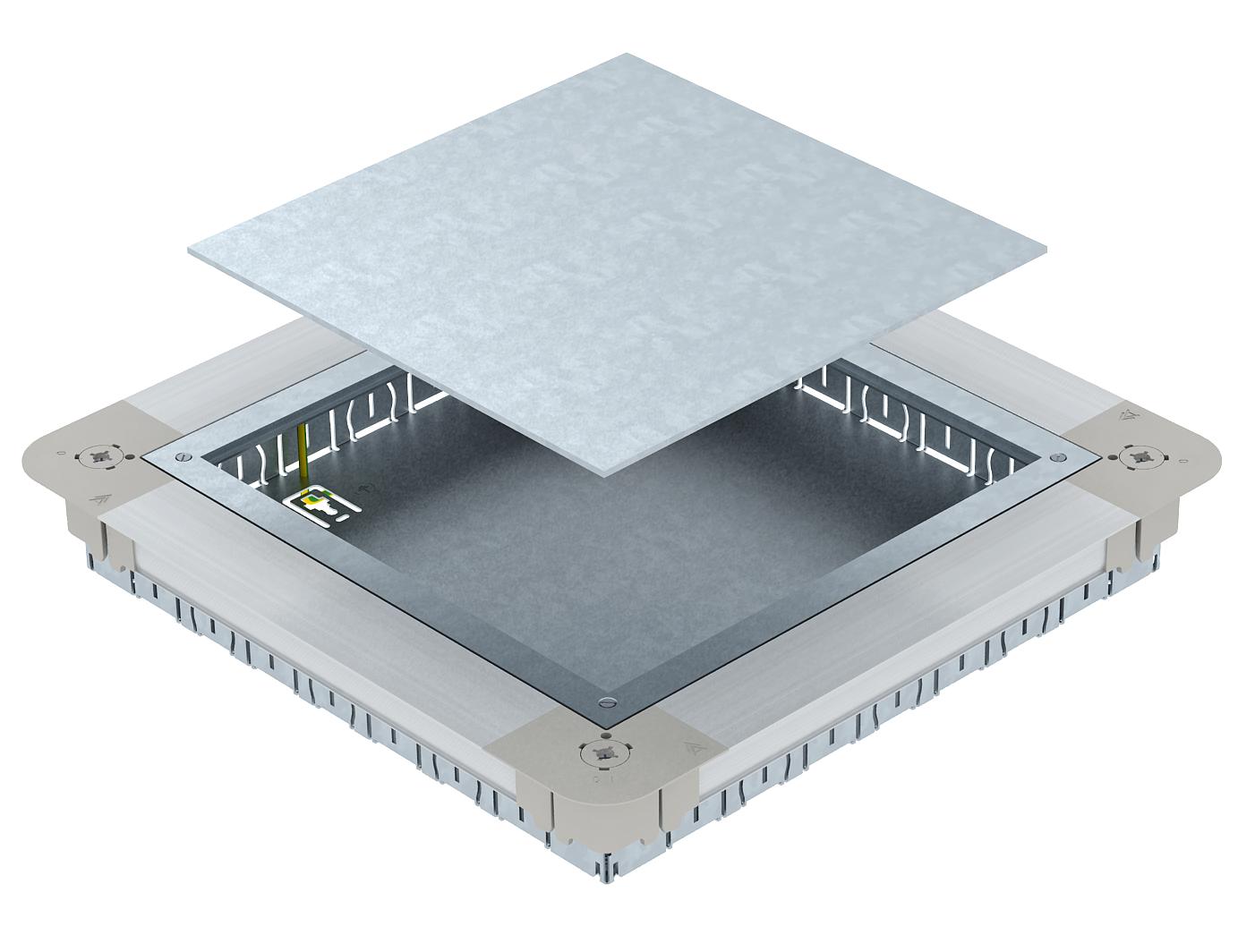

Подподова кутия с монтажен капак и затварящ капак, със странични стени от стоманена ламарина. За вграждане на квадратна кутия за контакти GES9 55 в замазка с дебелина над 55 mm. С възможност за плавно нивелиране според дебелината на замазката. Замазката може да се обработи по ръба на кутията. С отвори за въвеждане на тръби от всяка страна: 7 x M20, 3 x M25, 4 x M32. Използваем размер тръба при височина на системата 55 mm: M20.

Технически данни

Технически данни

Възможност за монтаж на уплътнение	не
Възможност за равняване до нивото на пода	да
Възможност за разглобяване	за вграждане на инсталационни елементи
Дънни крайни планки	да
за тръбно съединение	да
Изпълнение на капака	квадратно
Материал	Стомана
Номинален размер	250 mm
Номинален размер на модулите за вграждане на контакти	9
Обхват за нивелиране мин.	55 mm
Обхват на нивелиране макс.	80 mm
Отвор за вграждане на колона	не
Отвор за модул за вграждане	квадратно

Повърхност	Лентово поцинкованe
Подходящ за подподов канал	не
Подходящи за подподов канал с монолитно покритие	не
Подходящи за подравнен с пода затворен подподов канал	не
Почистване на пода	сух
Продуктова серия	EÜK Trunking system
Размери	367x367x55
С възможност за разединяване	не
Съответствие с ROHS	освободен
Шаблонна височина на замазка макс.	80 mm
Шаблонна височина на замазка мин.	55 mm
Ширина на канала макс.	250 mm
Ширина на канала мин.	190 mm

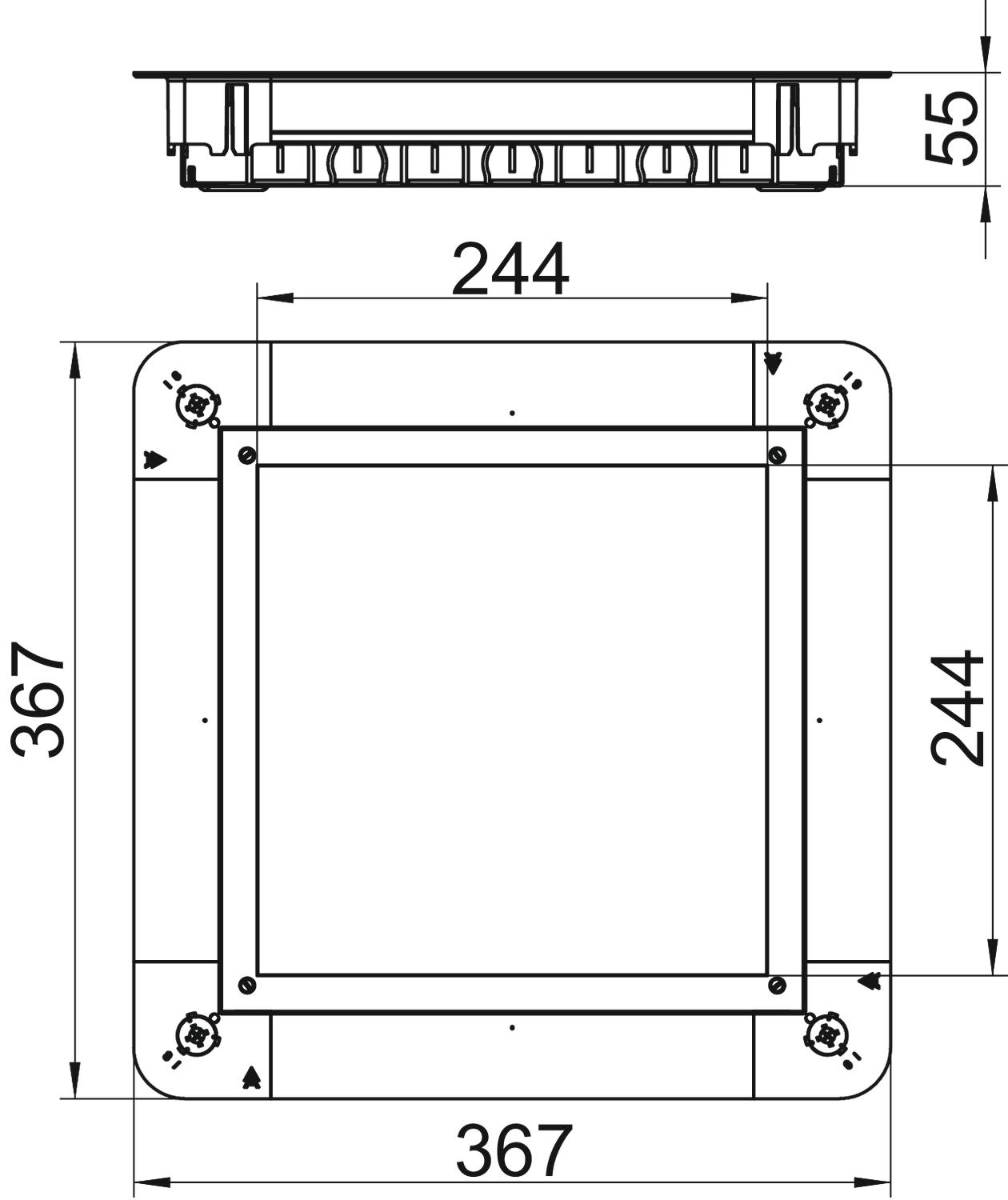

Размери

Височина	55 mm
Дължина	367 mm
Размер h	55 mm
Размер a	244 mm

Размер A	367 mm
Размер b	244 mm
Размер B	367 mm
Ширина	367 mm

Въглероден отпечатък CO2 (Product Carbon Footprint)

CO2 отпечатък (GWP) от люлка до портата	25,7284 кг CO2e / 1 брой
CO₂ Footprint (GWP)	25,7284 kg CO₂e
Declared Unit	Units

Declared Unit Quantity	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Всички типове

Всички типове

Тип	Шаблонна височина на замазка мин.	Шаблонна височина на замазка макс.	Изпълнение на капака	Отвор за модул за вграждане	Номинален размер	Номинален размер на модулите за вграждане на контакти	Кат. №	Количество	мин. VKE
UGD55 250-3 9R	55 mm	80 mm	квадратно	квадратно	250 mm	9	7410060	Брой	1 Брой
UGD55 350-3 9R	55 mm	80 mm	квадратно	квадратно	350 mm	9	7410062	Брой	1 Брой
UGD55 350-3R9R	55 mm	80 mm	кръгъл	кръгъл	350 mm	R9	7410064	Брой	1 Брой

Принадлежности

Системни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Квадратна кутия за вграждане на контакти, за замазка 55mm	GES9 55U V 7011	7405037	Брой	1 Брой
Квадратна кутия за вграждане на контакти, за замазка 55mm	GES9 55U V 9011	7405039	Брой	1 Брой
Кръгла кутия за вграждане на контакти, за замазка 55mm	GESR9 55U V 7011	7405047	Брой	1 Брой
Кръгла кутия за вграждане на контакти, за замазка 55mm	GESR9 55U V 9011	7405049	Брой	1 Брой
