Профил IS 8
Кат. № 6337031 | Електронен артикулен номер (EAN) 4012196182770
- Описание на продукта
-

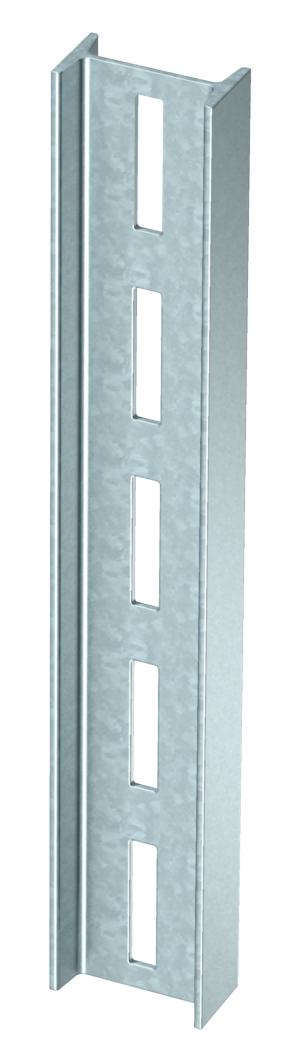

Описание на продуктаI-профил с фиксирани дължини. Размер 80 x 42 mm.
Към I-носач IS 8 могат да бъдат едностранно и двустранно закрепвани конзоли тип AS 15, AS 30 и AS 55. Конзолите може да се регулират плавно по височина.
-
- Технически данни
-
Технически данни
CO2 отпечатък (GWP) от люлка до портата 3,6862 кг CO2e / 1 брой EPD артикул да Вид перфорация Едра перфорация Вид профил I-профил Височина 42 mm дебелина на материала 4 mm Дължина 300 mm Изпълнение Единичен профил Материал Стомана назъбен не Повърхност Горещо поцинкованe чрез потапяне подлежащ на отчупване не Размер 80 x 42 Размери 80x42x300 Статична стойност ly 6,26 cm⁴ Статична стойност lz 77,53 cm⁴ Статична стойност Wy 2,98 cm³ Статична стойност Wz 19,38 cm³ Статична стойност А 7,02 cm² Съхраняване на функционалността не Цвят цвят цинк Ширина 80 mm Ширина на отвора 14 mm Ширина на шлица 70 mm - Всички типове
-
Всички типове
-
Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Съединител за І-профил FT
VIS 8 FT 6018300 10 Брой
Предпазна капачка
IS 8 KS OR 6338519 20 Брой
Таванна планка, надлъжна
KI 8 FT 6347053 1 Брой - Изтегляния
-
Спецификация IS 8 30 FT / 6337031 , 0.20MB , pdfСборник с инструкции KTS cable tray systems , 1.61MB , pdfЕС Декларация за съответствие IS 8 30 FT / 6337031 , 0.13MB , pdfREACH Декларация за съответствие IS 8 30 FT / 6337031 , 0.12MB , pdfRoHS Декларация за съответствие IS 8 30 FT / 6337031 , 0.12MB , pdfРъководство за монтаж General information on the mounting , 2.65MB , pdfРъководство за монтаж Инструкции за монтаж системи с I-носач , 0.03MB , pdf
