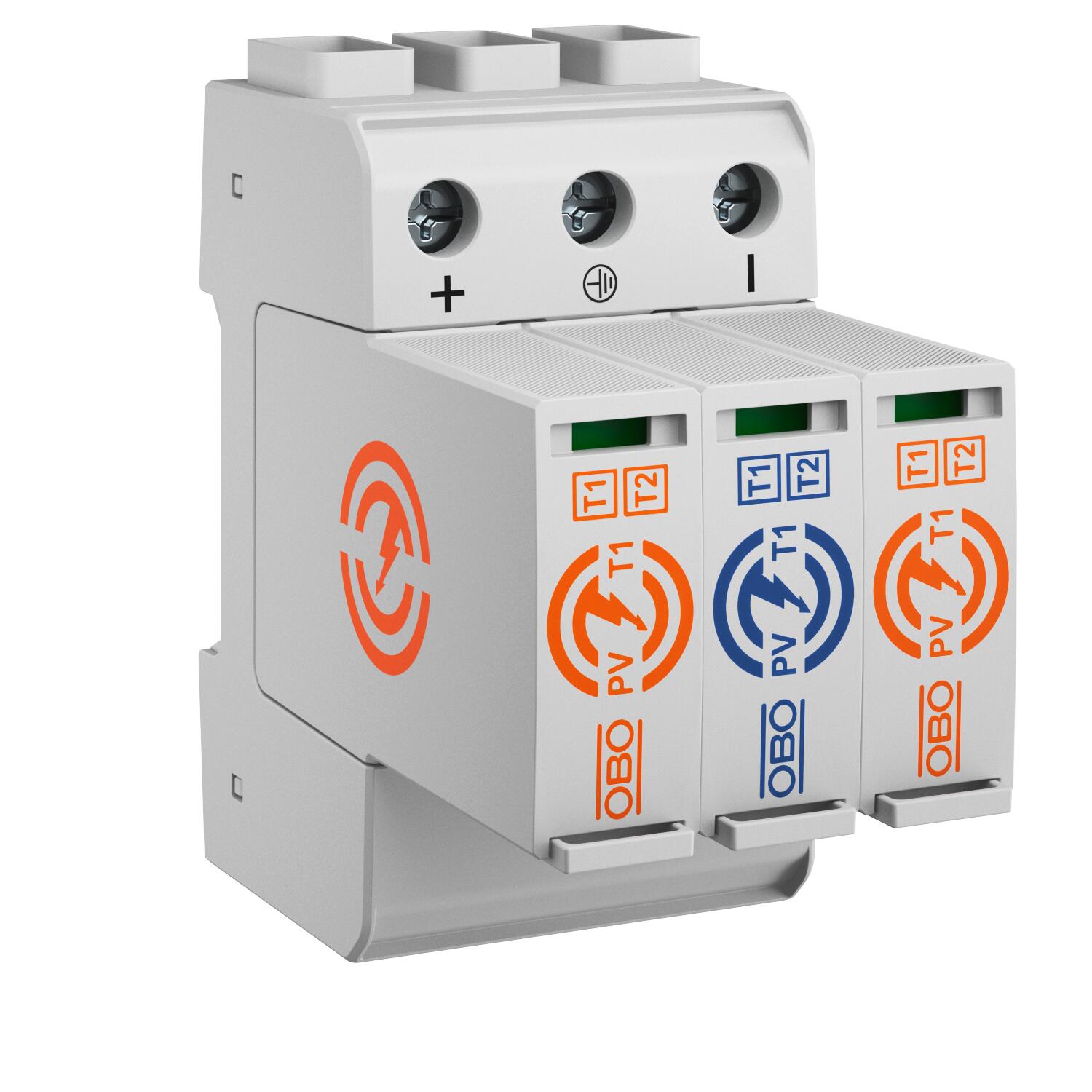

PV combination arrester 1,100 V

Други | IP20

PV combination arrester 1,100 V

Кат. № 5094250 | Електронен артикулен номер (EAN) 4012197503970

Кат. № / Тип

Изпълнение на полюсите	Други

Степен на защита	IP20

Описание на продукта

Описание на продукта

Combination arrester, type 1+2, for PV systems

• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested according to EN 61643-31
• Discharge capacity up to 6.25 kA (10/350) and 40 kA (8/20) per pole
• Low DC protection level: < 3.8 kV and Uoc max = 1,100 V DC
• With visual function display for the use in distributer housings

Технически данни

Технически данни

LPZ (Lightning Protection Zone)	0→2
SPD по EN 61643-11	Тип 1+2
SPD по IEC 61643-1	class I+II
Брой контактни точки	3
Вид монтаж	Профилна шина 35 mm
Влажност на въздуха макс.	95 %
Влажност на въздуха мин.	5 %
Време на задействане	<25 ns
Във вид на мрежа	DC
Въртящ момент:	4,5 Nm
Дистанционна сигнализация	не
Изпълнение	3-pole for PV systems
Изпълнение на полюсите	Други
Интегриран резервен предпазител	не
Макс. PV-напрежение (фотоволтаик)	1100 V
Макс. защита от свръх-ток в мрежата	160
Макс.допълн.предпазител	160 A
Максимален разряден ток (8/20 μs)	40 kA
Максимално продължително напрежение DC	1100 V
Мощност на прекъсване AC	250 V; 1,0 A / 125 V; 1,0 A

Мощност на прекъсване DC	48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A
Мрежа DC	да
Мрежа IT	не
Мрежа TN	не
Мрежа TN-C	не
Мрежа TN-C-S	не
Мрежа TN-S	не
Мрежа TT	не
Мрежа друга	не
Номинален разряден ток (8/20 µs)	30 kA
Номинален утечен ударен ток (8/20) (L-N)	30 kA
ОБО_номинален ток (входна/изходна клема)	50 A
Приложение на открито	не
Размери	1100V DC
Сигнализиране в устройството	оптична
Степен на защита	IP20
Температурен диапазон при приложение макс.	85 °C
Температурен диапазон при приложение мин.	-40 °C
Ударни импулси от гръмотевици (10/350 μs)	6,25 kA
Ударни импулси от гръмотевици (10/350) [общо]	12,5 kA

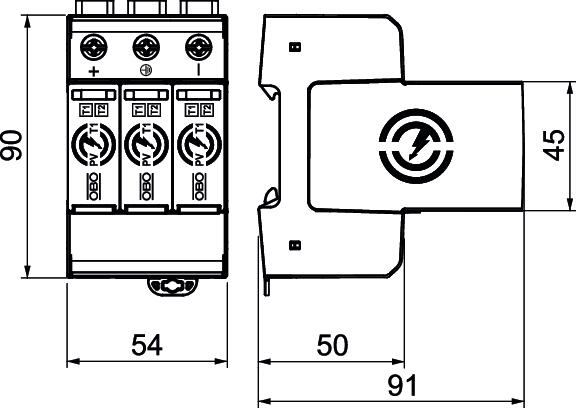

Размери

Височина	95 mm
Дължина	91 mm

Ширина	54 mm

Възможности за свързване

FM контакти	Превключвател
Напречно сечение на проводника, гъвкав (тънкожилен) макс.	25 mm²
Напречно сечение на проводника, гъвкав (тънкожилен) макс.	4 AWG
Разряден ток (8/20 µs) [общо]	50 kA
Сечение на проводника, гъвкав (тънкожилен) мин.	16 AWG

Сечение на проводника, гъвкав (тънкожилен) мин.	1,5 mm²
Сечение на твърд проводник (едно/многожилен) макс.	35 mm²
Сечение на твърд проводник (едно/многожилен) макс.	2 AWG
Сечение на твърд проводник (едно/многожилен) мин.	16 AWG
Сечение на твърд проводник (едно/многожилен) мин.	1,5 mm²
