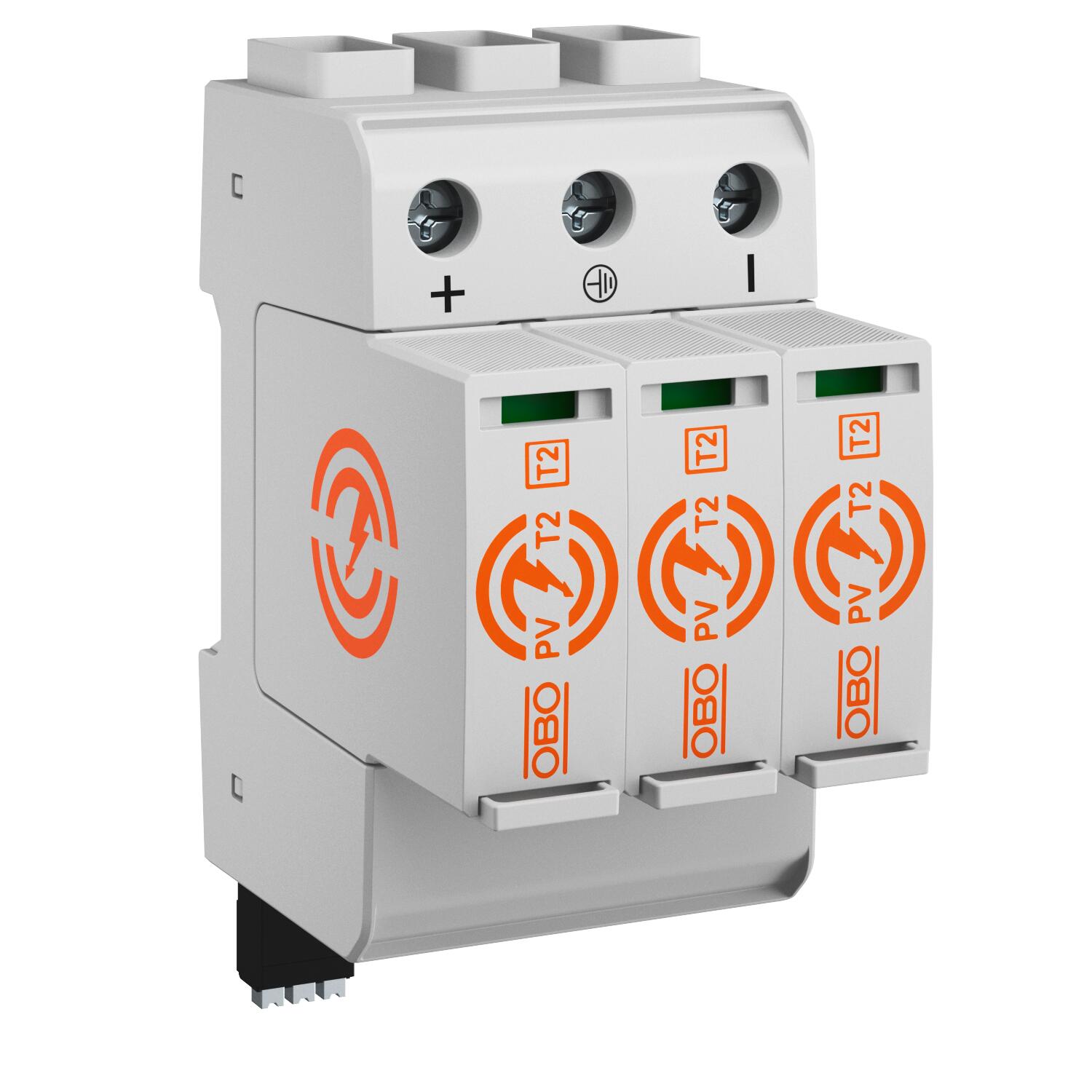

PV surge arrester 1,500 V with remote signalling

3 | IP20

PV surge arrester 1,500 V with remote signalling

Кат. № 5094296 | Електронен артикулен номер (EAN) 4012197504113

Кат. № / Тип

Изпълнение на полюсите	3

Степен на защита	IP20

Описание на продукта

Описание на продукта

Surge arrester, type 2 for PV systems

• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested to EN 61643-31
• Discharge capacity up to 30 kA (8/20) per pole
• Low DC protection level: < 5.0 kV and Uoc max = 1,500 V DC
• With visual function display for the use in distributer housings
• With RS contact as potential-free changeover

Технически данни

Технически данни

LPZ (Lightning Protection Zone)	0→2
SPD по EN 61643-11	Тип 2
SPD по IEC 61643-1	class II
Брой контактни точки	3
Вид монтаж	Профилна шина 35 mm
Влажност на въздуха макс.	95 %
Влажност на въздуха мин.	5 %
Време на задействане	<25 ns
Във вид на мрежа	DC
Въртящ момент:	4,5 Nm
Изпълнение	3-pole for PV systems
Изпълнение на полюсите	3
Интегриран резервен предпазител	не
Клас на изпитване тип 2	да
Макс. PV-напрежение (фотоволтаик)	1500 V
Максимален разряден ток (8/20 μs)	30 kA
Максимално продължително напрежение DC	1500 V
Мощност на прекъсване AC	250 V; 1,0 A / 125 V; 1,0 A

Мощност на прекъсване DC	48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A
Мрежа DC	да
Мрежа IT	не
Мрежа TN	не
Мрежа TN-C	не
Мрежа TN-C-S	не
Мрежа TN-S	не
Мрежа TT	не
Мрежа друга	не
Номинален разряден ток (8/20 µs)	20 kA
Приложение на открито	не
Размери	1500V DC
Сигнализиране в устройството	оптична
Степен на защита	IP20
Температурен диапазон при приложение макс.	85 °C
Температурен диапазон при приложение мин.	-40 °C
Ударни импулси от гръмотевици (10/350 μs)	7 kA

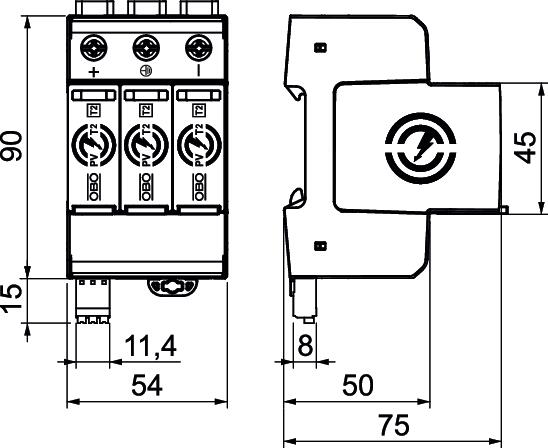

Размери

Височина	110 mm
Дължина	75 mm

Ширина	54 mm

Възможности за свързване

FM контакти	Превключвател
Напречно сечение на проводника, гъвкав (тънкожилен) макс.	4 AWG
Напречно сечение на проводника, гъвкав (тънкожилен) макс.	35 mm²
Сечение на захранващия кабел FM клеми макс.	16 AWG
Сечение на захранващия кабел FM клеми макс.	1,5 mm²
Сечение на захранващия кабел FM клеми мин.	0,25 mm²
Сечение на захранващия кабел FM клеми мин.	23 AWG

Сечение на проводника, гъвкав (тънкожилен) мин.	16 AWG
Сечение на проводника, гъвкав (тънкожилен) мин.	2,5 mm²
Сечение на твърд проводник (едно/многожилен) макс.	2 AWG
Сечение на твърд проводник (едно/многожилен) макс.	35 mm²
Сечение на твърд проводник (едно/многожилен) мин.	16 AWG
Сечение на твърд проводник (едно/многожилен) мин.	2,5 mm²
