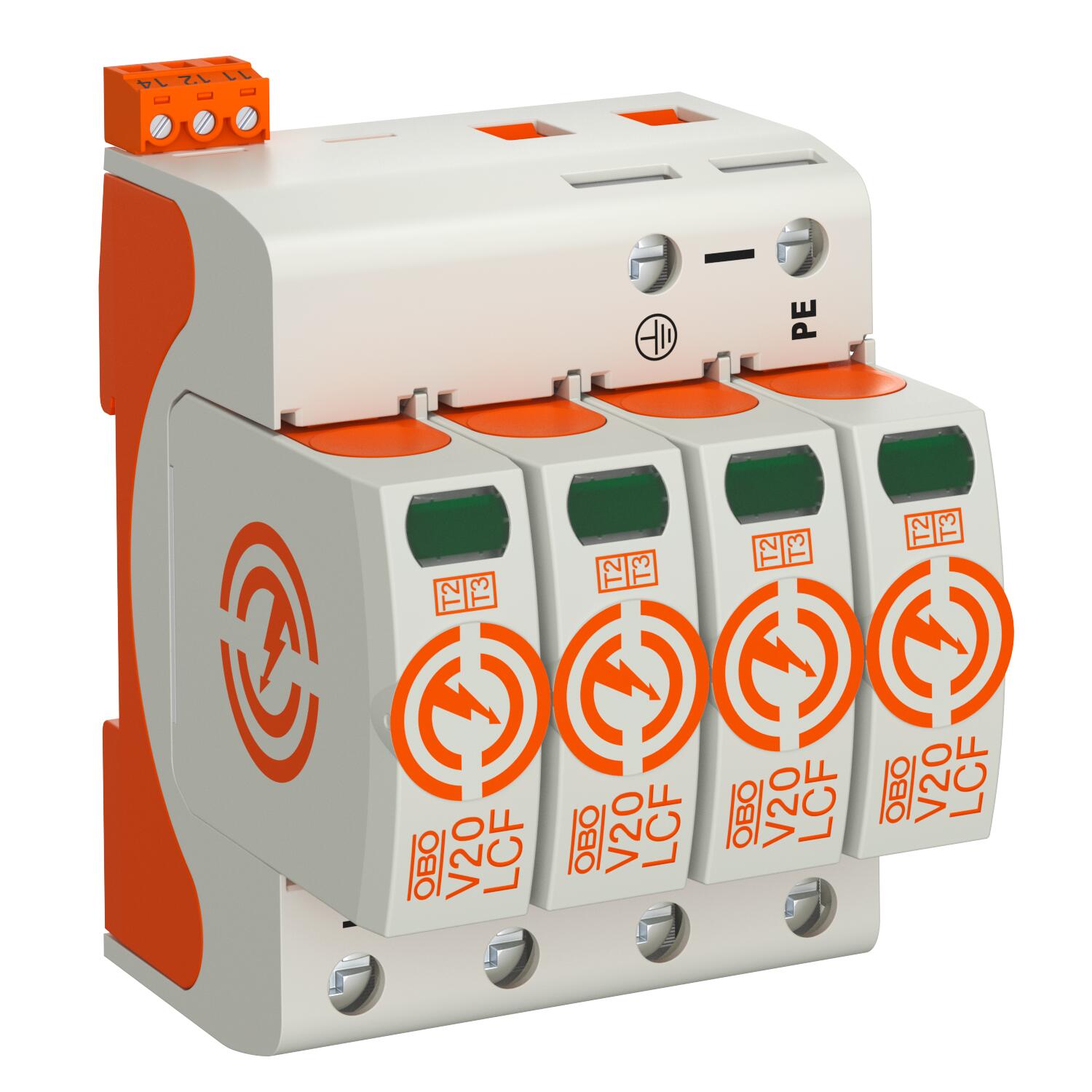

Разрядник за пренапрежение V20, 4-полюсен, без ток на утечка, с дистанционна сигнализация 4 | 280 | IP20

Разрядник за пренапрежение V20, 4-полюсен, без ток на утечка, с дистанционна сигнализация

Кат. № 5095542 | Електронен артикулен номер (EAN) 4012196818853

Кат. № / Тип

Изпълнение на полюсите

Максимално продължително напрежение AC	280 V

Степен на защита	IP20

Описание на продукта

Описание на продукта

Surge arrester, type 2

• For surge voltage protection equipotential bonding to VDE 0100-443 (IEC 60364-4-44)
• Discharge capacity to 30 kA (8/20) per pole through a high-performance series connection of varistor and spark gap
• Modular connectable arrester with cut-off unit and visual status display
• Locking mechanism with vibration protection and voltage keying
• Plastic to UL 94 V-0
• The remote signalling variants (FS) have a potential-free changeover contact for remote signalling

Application: Equipotential bonding in main and sub-distributions.

Технически данни

Технически данни

SPD по EN 61643-11	Тип 2+3
SPD по IEC 61643-1	class II+III
SPD съгласно UL 1449	Type 4
TOV-напрежение [L-N] – fail safe mode – 120 min	440 V
TOV-напрежение [L-N] – withstand mode – 5 s	335 V
TOV-напрежение [N-PE] – withstand mode – 200 ms	1200 V
Вид монтаж	Профилна шина 35 mm
Влажност на въздуха макс.	95 %
Влажност на въздуха мин.	5 %
Въртящ момент:	4 Nm
Дистанционна сигнализация	да
Експлоатационна температура макс.	80 °C
Експлоатационна температура мин.	-40 °C
Защитен от късо съединение	да
Изпълнение на полюсите	4
Интегриран резервен предпазител	не
Клас на изпитване тип 2	да
Макс. защита от свръх-ток в мрежата	160 A gL/gG
Макс.допълн.предпазител	160 A
Максимален разряден ток (8/20 μs)	30 kA
Максимален разряден ток (8/20 μs) [L-N]	30 kA
Максимален разряден ток (8/20 μs) [N-PE]	60 kA
Максимално продължително напрежение (L-N)	280 V
Максимално продължително напрежение AC	280 V
Материал корпус	PA UL 94 V-0

Минимално разстояние	1,5 mm
Мощност на прекъсване AC	230 V; 0,5 A
Мощност на прекъсване DC	230 V; 0,1 A / 75 V; 0,5 A
Мрежа DC	не
Мрежа IT	не
Мрежа TN	да
Мрежа TN-C	да
Мрежа TN-C-S	да
Мрежа TN-S	да
Мрежа TT	не
Мрежа друга	не
Ниво на защита [L-N]	≤1,5
Номинален разряден ток (8/20 µs)	20 kA
Номинален ударен ток (8/20) (N-PE)	40 kA
Номинален утечен ударен ток (8/20) (L-N)	20 kA
Номинално напрежение АС (50/60 Hz)	230 V
Остатъчно напрежение [L-N] @ 1 kA	0,8 kV
Остатъчно напрежение [L-N] @ 5 kA	1 kV
Продухващ	не
Размери	280V
Сигнализиране в устройството	оптична
Степен на защита	IP20
Температурен диапазон при приложение макс.	80 °C
Температурен диапазон при приложение мин.	-40 °C
Устойчивост на късо съединение при макс. защита от пренапрежение в мрежата	50 kA eff

Възможности за свързване

FM контакти	Превключвател
Напречно сечение на проводника, гъвкав (тънкожилен) макс.	2 AWG
Напречно сечение на проводника, гъвкав (тънкожилен) макс.	35 mm²
Разряден ток (8/20 µs) [общо]	120 kA
Сечение на захранващия кабел FM клеми макс.	16 AWG
Сечение на захранващия кабел FM клеми макс.	1,5 mm²
Сечение на захранващия кабел FM клеми мин.	0,5 mm²

Сечение на захранващия кабел FM клеми мин.	21 AWG
Сечение на проводника, гъвкав (тънкожилен) мин.	1,5 mm²
Сечение на проводника, гъвкав (тънкожилен) мин.	16 AWG
Сечение на твърд проводник (едно/многожилен) макс.	35 mm²
Сечение на твърд проводник (едно/многожилен) макс.	2 AWG
Сечение на твърд проводник (едно/многожилен) мин.	16 AWG
Сечение на твърд проводник (едно/многожилен) мин.	1,5 mm²

Въглероден отпечатък CO2 (Product Carbon Footprint)

CO2 отпечатък (GWP) от люлка до портата	2,3832 кг CO2e / 1 брой
CO₂ Footprint (GWP)	2,3832 kg CO₂e
Declared Unit (LCA)	Units

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Всички типове

Всички типове

Тип	Изпълнение на полюсите	Максимално продължително напрежение AC	Степен на защита	Кат. №	Количество	мин. VKE
V20-LCF-1+FS-280	1	280 V	IP20	5095538	Брой	1 Брой
V20-LCF-3+FS-280	3	280 V	IP20	5095540	Брой	1 Брой
V20-LCF-4+FS-280	4	280 V	IP20	5095542	Брой	1 Брой
