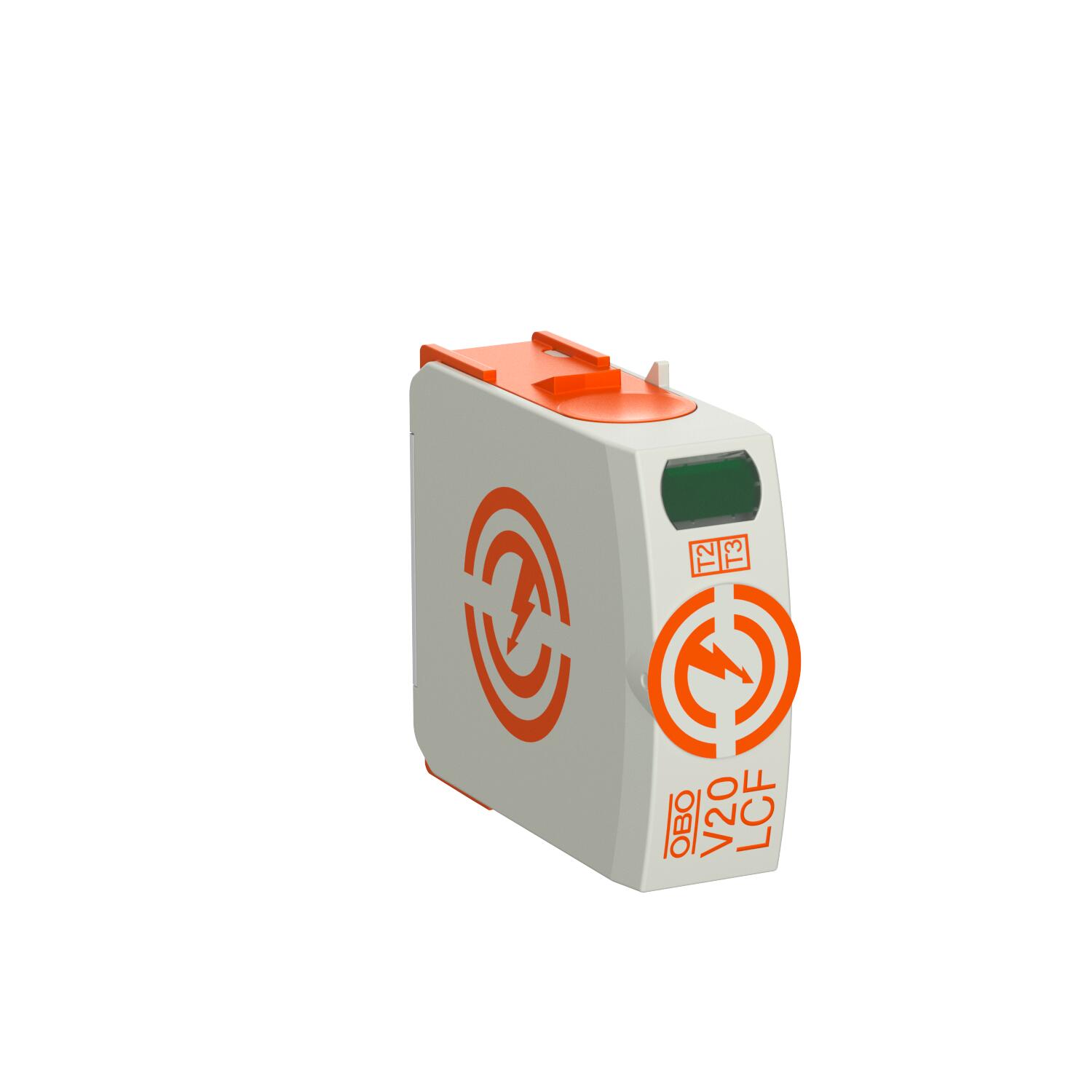

Разрядник за пренапрежение V20, без ток на утечка | | IP20

Разрядник за пренапрежение V20, без ток на утечка

Кат. № 5095524 | Електронен артикулен номер (EAN) 4012196818747

Кат. № / Тип

Изпълнение на полюсите

Максимално продължително напрежение AC

Степен на защита	IP20

Описание на продукта

Описание на продукта

Upper part surge arrester, type 2, for the protection against surge voltages in accordance to the EN61643-11 standard.

• Arresting capacity to 20 kA (8/20) per pole through high-performance varistors
• Modular, plug-in arrester with cut-off unit and visual status display
• Locking function with vibration protection and voltage keying
• Plastic to UL 94 V-0

Технически данни

Технически данни

SPD по EN 61643-11	Тип 2
SPD по IEC 61643-1	class II
SPD съгласно UL 1449	Type 4
Вид монтаж	Профилна шина 35 mm
Влажност на въздуха макс.	95 %
Влажност на въздуха мин.	5 %
Във вид на мрежа	Други
Въртящ момент:	4 Nm
Дистанционна сигнализация	не
Експлоатационна температура макс.	80 °C
Експлоатационна температура мин.	-40 °C
Защитен от късо съединение	да
Интегриран резервен предпазител	не
Клас на изпитване тип 2	да
Макс. защита от свръх-ток в мрежата	160 A gL/gG
Макс.допълн.предпазител	160 A
Максимален разряден ток (8/20 μs)	40 kA

Максимален разряден ток (8/20 μs) [L-N]	40 kA
Максимален разряден ток (8/20 μs) [N-PE]	60 kA
Материал корпус	PA UL 94 V-0
Минимално разстояние	1,5 mm
Мощност на прекъсване AC	230 V; 0,5 A
Мощност на прекъсване DC	230 V; 0,1 A / 75 V; 0,5 A
Номинален разряден ток (8/20 µs)	20 kA
Номинален ударен ток (8/20) (N-PE)	40 kA
Номинален утечен ударен ток (8/20) (L-N)	20 kA
Продухващ	не
Размери	280V
Разрешителни	VDE, KEMA, UL, ÖVE
Сигнализиране в устройството	оптична
Степен на защита	IP20
Температурен диапазон при приложение макс.	80 °C
Температурен диапазон при приложение мин.	-40 °C
Устойчивост на късо съединение при макс. защита от пренапрежение в мрежата	50 kA eff

Възможности за свързване

Напречно сечение на проводника, гъвкав (тънкожилен) макс.	2 AWG
Напречно сечение на проводника, гъвкав (тънкожилен) макс.	35 mm²
Сечение на захранващия кабел FM клеми макс.	16 AWG
Сечение на захранващия кабел FM клеми макс.	1,5 mm²
Сечение на захранващия кабел FM клеми мин.	0,5 mm²
Сечение на захранващия кабел FM клеми мин.	21 AWG

Сечение на проводника, гъвкав (тънкожилен) мин.	16 AWG
Сечение на проводника, гъвкав (тънкожилен) мин.	1,5 mm²
Сечение на твърд проводник (едно/многожилен) макс.	2 AWG
Сечение на твърд проводник (едно/многожилен) макс.	35 mm²
Сечение на твърд проводник (едно/многожилен) мин.	1,5 mm²
Сечение на твърд проводник (едно/многожилен) мин.	16 AWG

Въглероден отпечатък CO2 (Product Carbon Footprint)

CO2 отпечатък (GWP) от люлка до портата	0,3261 кг CO2e / 1 брой
CO₂ Footprint (GWP)	0,3261 kg CO₂e
Declared Unit (LCA)	Units

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Всички типове

Всички типове

Тип	Изпълнение на полюсите	Максимално продължително напрежение AC	Степен на защита	Кат. №	Количество	мин. VKE
V20-LCF-0-280	-	-	IP20	5095524	Брой	1 Брой
V20-LCF-1-280	1	280 V	IP20	5095526	Брой	1 Брой
V20-LCF-3-280	3	280 V	IP20	5095528	Брой	1 Брой
V20-LCF-4-280	4	280 V	IP20	5095529	Брой	1 Брой
