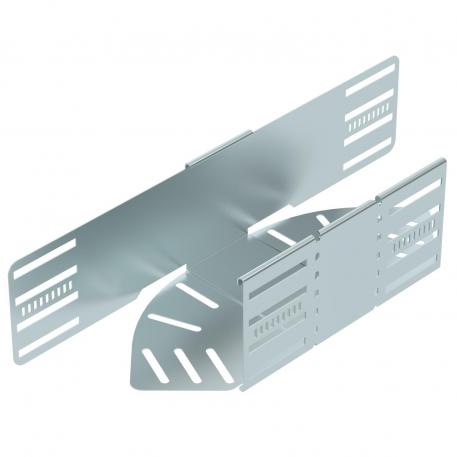

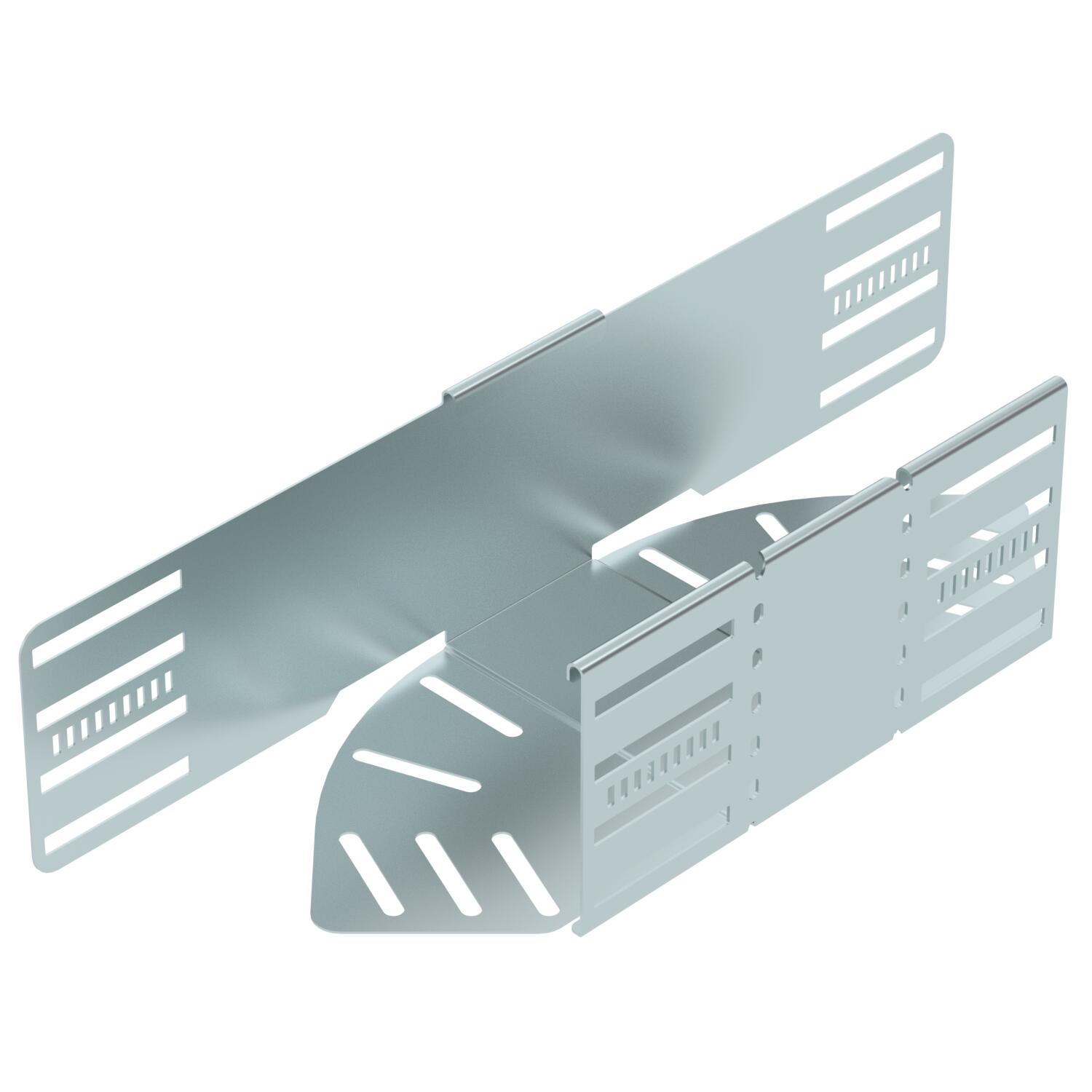

Регулируем ъгъл 110 FS
Кат. № 6037302 | Електронен артикулен номер (EAN) 4012197341046
- Описание на продукта
-
Описание на продуктаРегулируем ъгъл за хоризонтално отклонение, фасонен елемент за кабелни скари с височина на борда 110 mm, с бързо свързване или с болтова връзка. Регулируем ъгъл 0-90°. Безболтов монтаж посредством клемен съединител или болтова връзка с коларски болт FRS и комбинирана гайка М6. За приложение на закрито. Свързващите елементи се поръчват отделно.
-
- Технически данни
-
Технически данни
Вид на съединителя система за носене на кабели завинтен/затегнат Дебелина на борда 1,25 mm Дебелина на ламарината 1 mm Дебелина на материал дънна ламарина 1 mm Дизайн Шарнирен ъгъл_комплект Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Материал Стомана Монтажни отвори в основата да Неръждаема стомана, байцвана не Отвор по образец на NATO не Повърхност Лентово поцинкованe Препоръчителен брой винтове 18 St. Промяна на посоката хоризонтално Разклонение (ъгъл) регулируем Размери 110x150 с капак не Странична перфорация да Съхраняване на функционалността не Температурен диапазон при приложение макс. 120 °C Температурен диапазон при приложение мин. -20 °C Цвят цвят цинк Размери

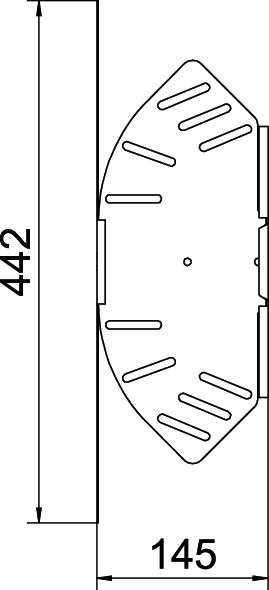

Височина 110 mm Размер B 150 mm Размер L 442 mm Ширина 150 mm Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 3,089 кг CO2e / 1 брой CO₂ Footprint (GWP) 3,089 kg CO₂e Declared Unit (LCA) Units Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 - Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Капак за регулируем ъгъл FS
RBD W 150 FS 6037502 1 Брой Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Двойна клема за монтаж на фасонни елементи V2A
DOP A2 6035998 10 Брой - Изтегляния
-
