Регулируем ъгъл 60 FS
Кат. № 6037104 | Електронен артикулен номер (EAN) 4012197340681
- Описание на продукта
-

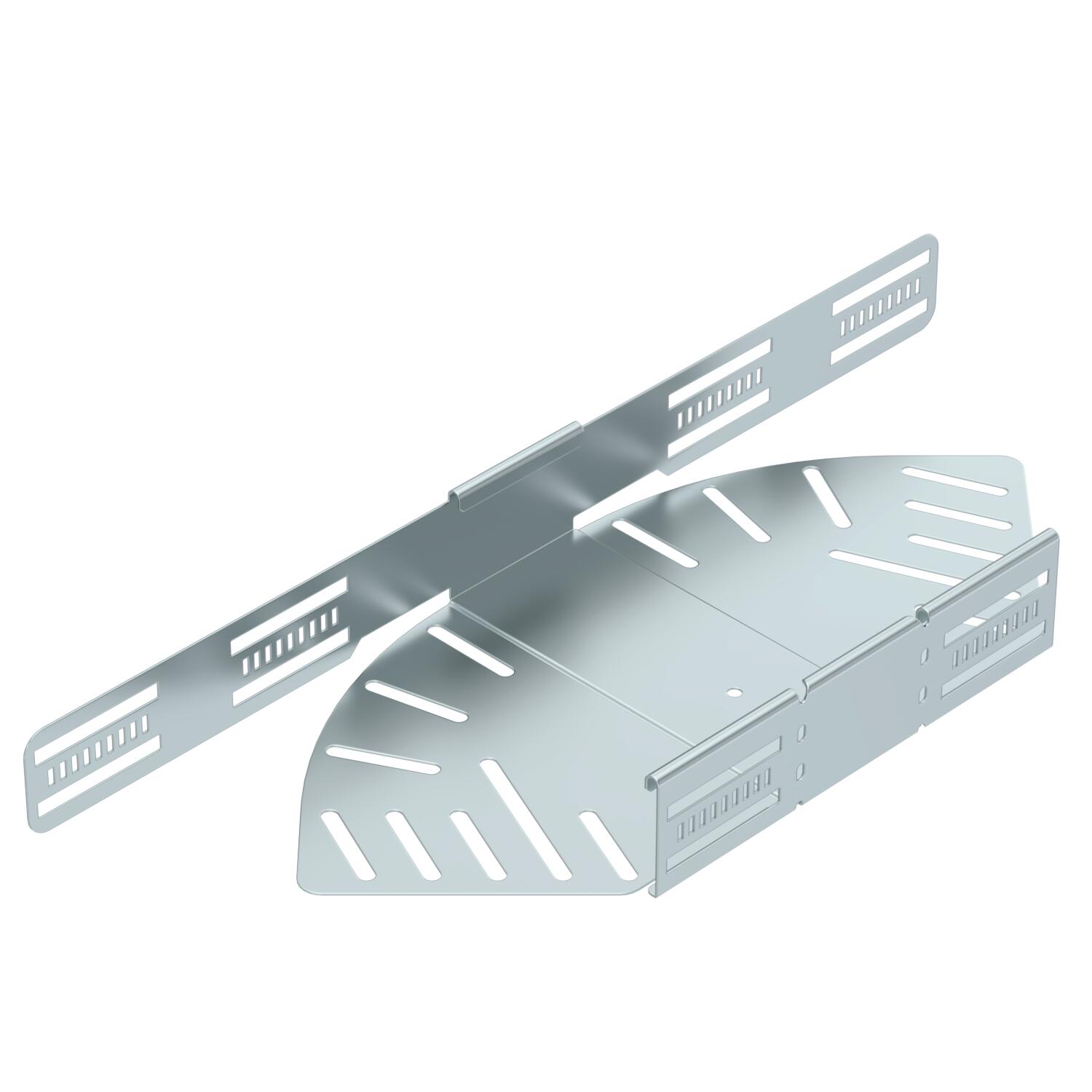

Описание на продуктаРегулируем ъгъл за хоризонтално отклонение, фасонен елемент за кабелни скари с височина на борда 60 mm, с бързо свързване или с болтова връзка. Регулируем ъгъл 0-90°. Безболтов монтаж посредством клемен съединител или болтова връзка с коларски болт FRS и комбинирана гайка М6. За приложение на закрито. Свързващите елементи се поръчват отделно.
-
- Технически данни
-
Технически данни
Вид на съединителя система за носене на кабели завинтен/затегнат Дебелина на борда 1,25 mm Дебелина на ламарината 1 mm Дебелина на материал дънна ламарина 1 mm Дизайн Шарнирен ъгъл_комплект Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Материал Стомана Монтажни отвори в основата да Неръждаема стомана, байцвана не Отвор по образец на NATO не Повърхност Лентово поцинкованe Препоръчителен брой винтове 12 St. Продуктова серия EKS Series, IKS Series, MKSM Series, MKS Series, RKSM Series, SKSM Series, SKS Series Промяна на посоката хоризонтално Разклонение (ъгъл) регулируем Размери 60x200 с капак не Странична перфорация да Съответствие с ROHS да Съхраняване на функционалността не Температурен диапазон при приложение макс. 120 °C Температурен диапазон при приложение мин. -20 °C Цвят цвят цинк Размери

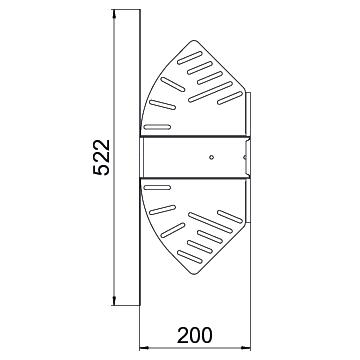

Височина 60 mm Размер B 200 mm Размер L 522 mm Ширина 200 mm Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 3,2346 кг CO2e / 1 брой CO₂ Footprint (GWP) 3,2346 kg CO₂e Declared Unit Units Declared Unit Quantity 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 - Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE

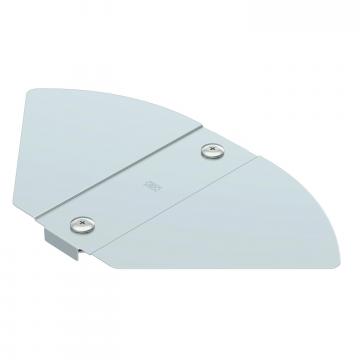

Капак за регулируем ъгъл FS
RBD W 200 FS 6037504 1 Брой Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Двойна клема за монтаж на фасонни елементи V2A
DOP A2 6035998 10 Брой - Изтегляния
-
