Регулируем ъгъл 60 V4A
Кат. № 6037178 | Електронен артикулен номер (EAN) 4012197341497
- Описание на продукта
-

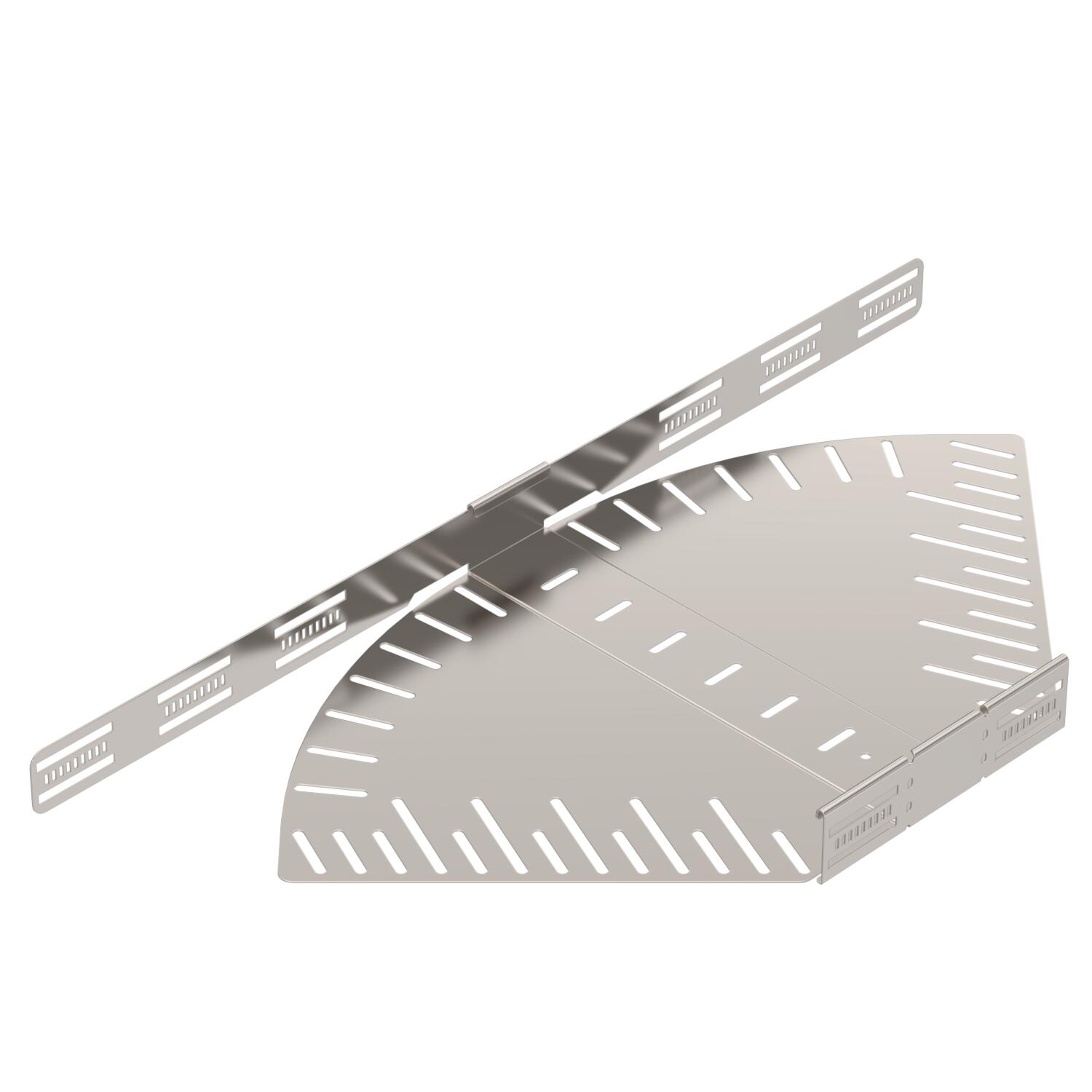

Описание на продуктаРегулируем ъгъл за хоризонтално отклонение, фасонен елемент за кабелни скари с височина на борда 60 mm, с бързо свързване или с болтова връзка. Регулируем ъгъл 0-90°. Безболтов монтаж посредством клемен съединител или болтова връзка с коларски болт FRS и комбинирана гайка М6. За приложение на закрито и открито. Свързващите елементи се поръчват отделно.
-
- Технически данни
-
Технически данни
Вид на съединителя система за носене на кабели завинтено Дебелина на борда 1,25 mm Дебелина на ламарината 1,25 mm Дебелина на материал дънна ламарина 1,25 mm Дизайн Шарнирен ъгъл_комплект Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Материал Неръждаема стомана 1.4571 Монтажни отвори в основата да Неръждаема стомана, байцвана не Отвор по образец на NATO не Повърхност без покритие, за допълнителна обработка Препоръчителен брой винтове 14 St. Промяна на посоката хоризонтално Разклонение (ъгъл) регулируем Размери 60x400 с капак не Странична перфорация да Съхраняване на функционалността не Температурен диапазон при приложение макс. 120 °C Температурен диапазон при приложение мин. -20 °C Цвят неръждаема стомана Размери

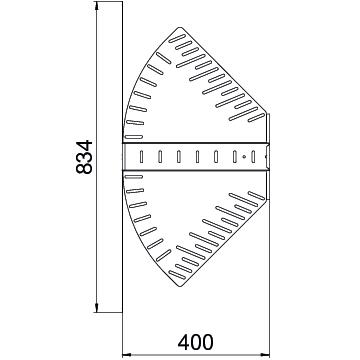

Височина 60 mm Размер B 400 mm Размер L 834 mm Ширина 400 mm Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 24,654 кг CO2e / 1 брой CO₂ Footprint (GWP) 24,654 kg CO₂e Declared Unit (LCA) Units Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 - Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Капак за регулируем ъгъл V4A
RBD W 400 A4 6037578 1 Брой Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Коларски болт с комбинирана гайка V4A
FRSB 6x12 A4 6406142 100 Брой - Изтегляния
-
