Регулируем ъгъл 85 FS
Кат. № 6037210 | Електронен артикулен номер (EAN) 4012197340988
- Описание на продукта
-

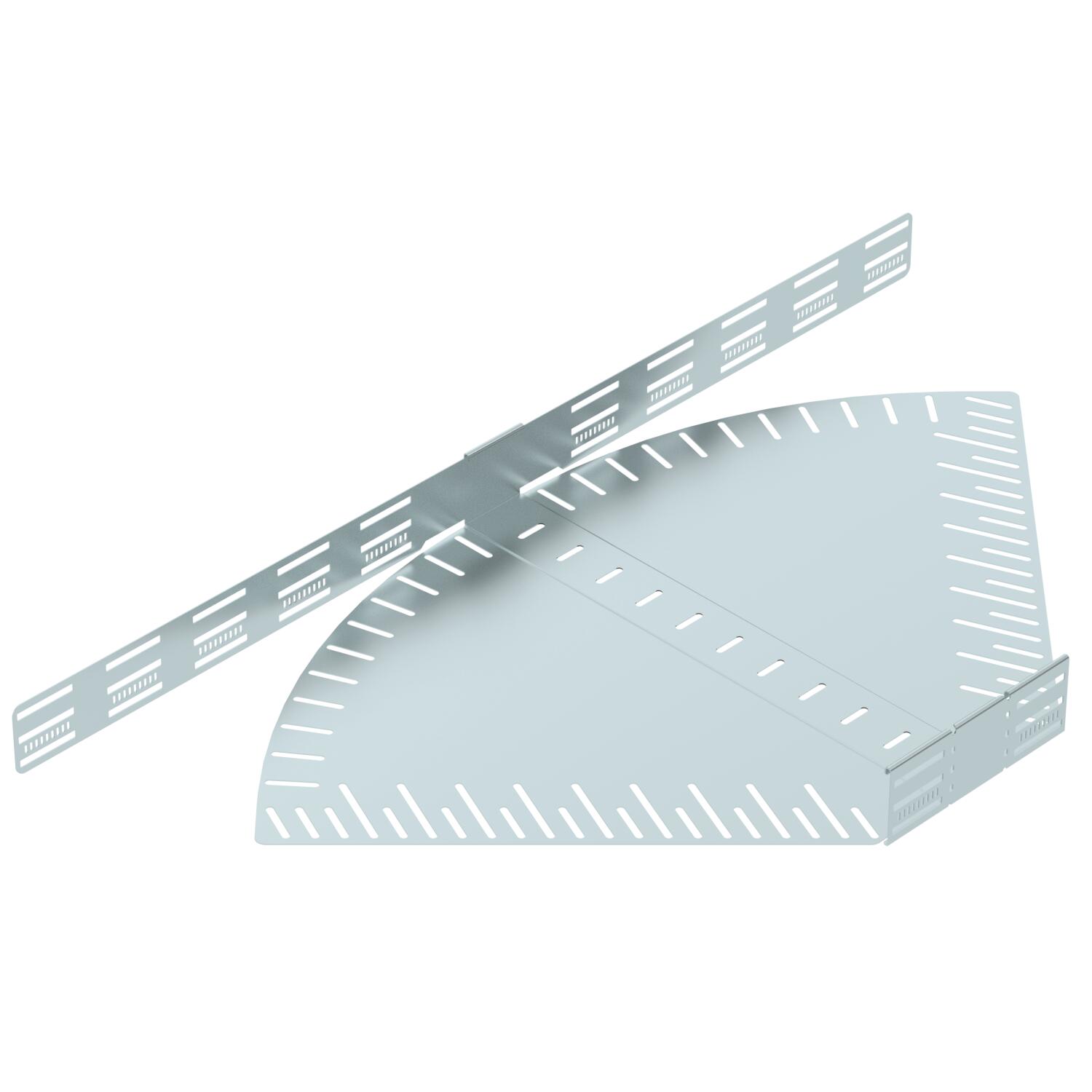

Описание на продуктаРегулируем ъгъл за хоризонтално отклонение, фасонен елемент за кабелни скари с височина на борда 85 mm, с бързо свързване или с болтова връзка. Регулируем ъгъл 0-90°. Безболтов монтаж посредством клемен съединител или болтова връзка с коларски болт FRS и комбинирана гайка М6. За приложение на закрито. Свързващите елементи се поръчват отделно.
-
- Технически данни
-
Технически данни
Вид на съединителя система за носене на кабели завинтен/затегнат Дебелина на борда 1,25 mm Дебелина на ламарината 1,25 mm Дебелина на материал дънна ламарина 1,25 mm Дизайн Шарнирен ъгъл_комплект Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Материал Стомана Монтажни отвори в основата да Неръждаема стомана, байцвана не Отвор по образец на NATO не Повърхност Лентово поцинкованe Препоръчителен брой винтове 20 St. Промяна на посоката хоризонтално Разклонение (ъгъл) регулируем Размери 85x600 с капак не Странична перфорация да Съхраняване на функционалността не Температурен диапазон при приложение макс. 120 °C Температурен диапазон при приложение мин. -20 °C Цвят цвят цинк Размери

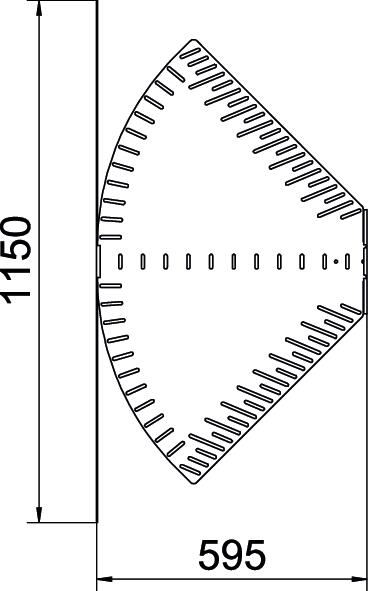

Височина 85 mm Размер B 600 mm Размер L 1150 mm Ширина 600 mm Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 17,2021 кг CO2e / 1 брой CO₂ Footprint (GWP) 17,2021 kg CO₂e Declared Unit (LCA) Units Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 - Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Капак за регулируем ъгъл FS
RBD W 600 FS 6037512 1 Брой Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Двойна клема за монтаж на фасонни елементи V2A
DOP A2 6035998 10 Брой - Изтегляния
-
Спецификация RB W 860 FS / 6037210 , 0.20MB , pdfСборник с инструкции KTS cable tray systems , 1.61MB , pdfЕС Декларация за съответствие RB W 860 FS / 6037210 , 0.14MB , pdfДекларация за съответствие Великобритания RB W 860 FS / 6037210 , 0.09MB , pdfREACH Декларация за съответствие RB W 860 FS / 6037210 , 0.12MB , pdfRoHS Декларация за съответствие RB W 860 FS / 6037210 , 0.13MB , pdfРъководство за монтаж Latchable Magic cable tray systems , 12.24MB , pdfРъководство за монтаж General information on the mounting , 2.65MB , pdfРъководство за монтаж Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdf
