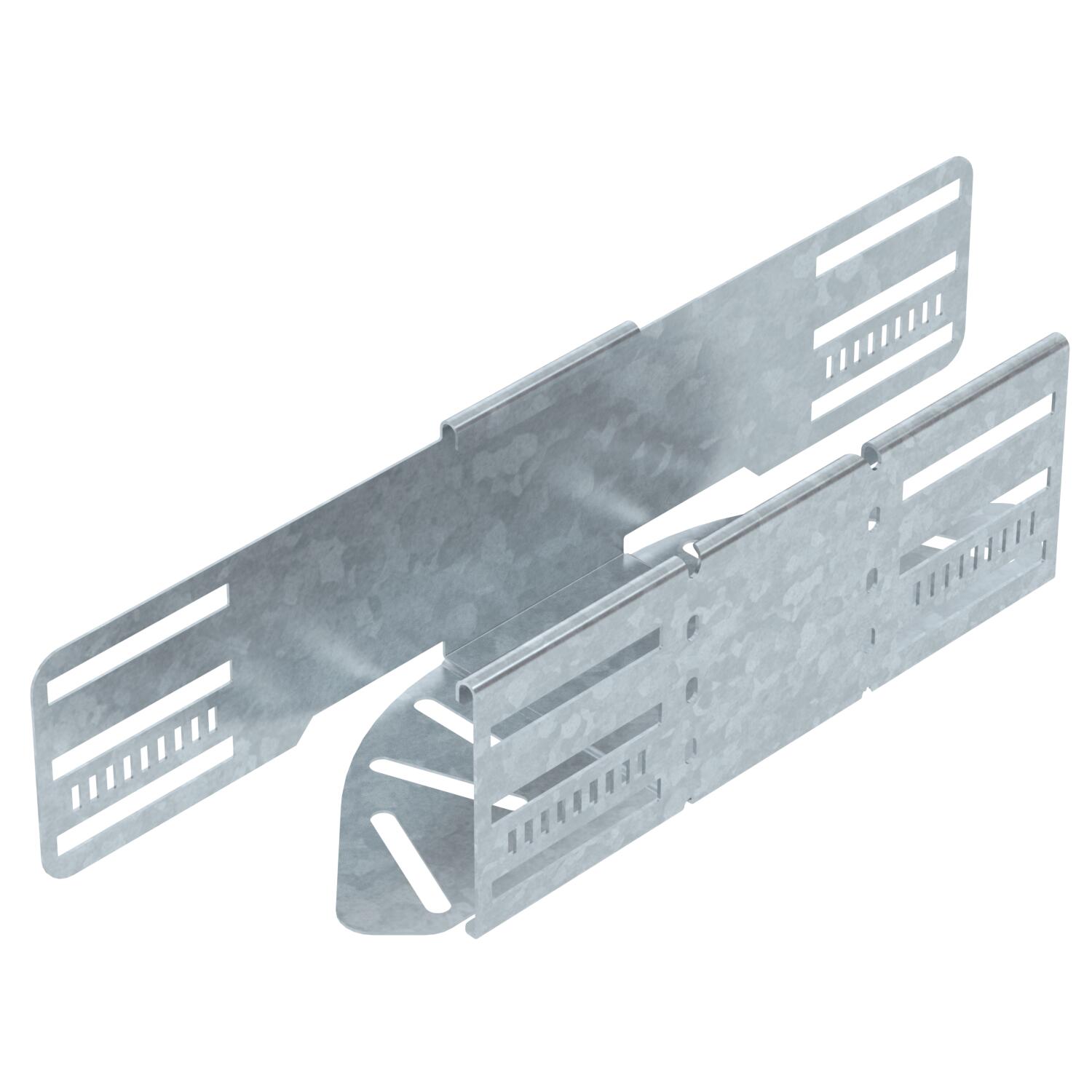

Регулируем ъгъл 85 FT
Кат. № 6037220 | Електронен артикулен номер (EAN) 4012197341800
- Описание на продукта
-
Описание на продуктаРегулируем ъгъл за хоризонтално отклонение, фасонен елемент за кабелни скари с височина на борда 85 mm, с бързо свързване или с болтова връзка. Регулируем ъгъл 0-90°. Безболтов монтаж посредством клемен съединител или болтова връзка с коларски болт FRS и комбинирана гайка М6. За приложение на закрито и открито. Свързващите елементи се поръчват отделно.
-
- Технически данни
-
Технически данни
Вид на съединителя система за носене на кабели завинтен/затегнат Дебелина на борда 1,25 mm Дебелина на ламарината 1 mm Дебелина на материал дънна ламарина 1 mm Дизайн Шарнирен ъгъл_комплект Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Материал Стомана Монтажни отвори в основата да Неръждаема стомана, байцвана не Отвор по образец на NATO не Повърхност Горещо поцинкованe чрез потапяне Препоръчителен брой винтове 14 St. Промяна на посоката хоризонтално Разклонение (ъгъл) регулируем Размери 85x100 с капак не Странична перфорация да Съхраняване на функционалността не Температурен диапазон при приложение макс. 120 °C Температурен диапазон при приложение мин. -20 °C Цвят цвят цинк Размери

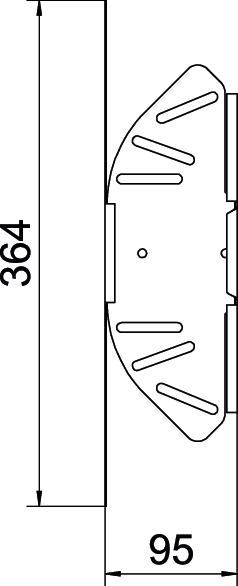

Височина 85 mm Размер B 100 mm Размер L 364 mm Ширина 100 mm Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 2,0613 кг CO2e / 1 брой CO₂ Footprint (GWP) 2,0613 kg CO₂e Declared Unit (LCA) Units Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 - Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Капак за регулируем ъгъл DD
RBD W 100 DD 6037540 1 Брой Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Двойна клема за монтаж на фасонни елементи V2A
DOP A2 6035998 10 Брой
Коларски болт с комбинирана гайка F
FRSB 6x12 F 6406122 100 Брой - Изтегляния
-
