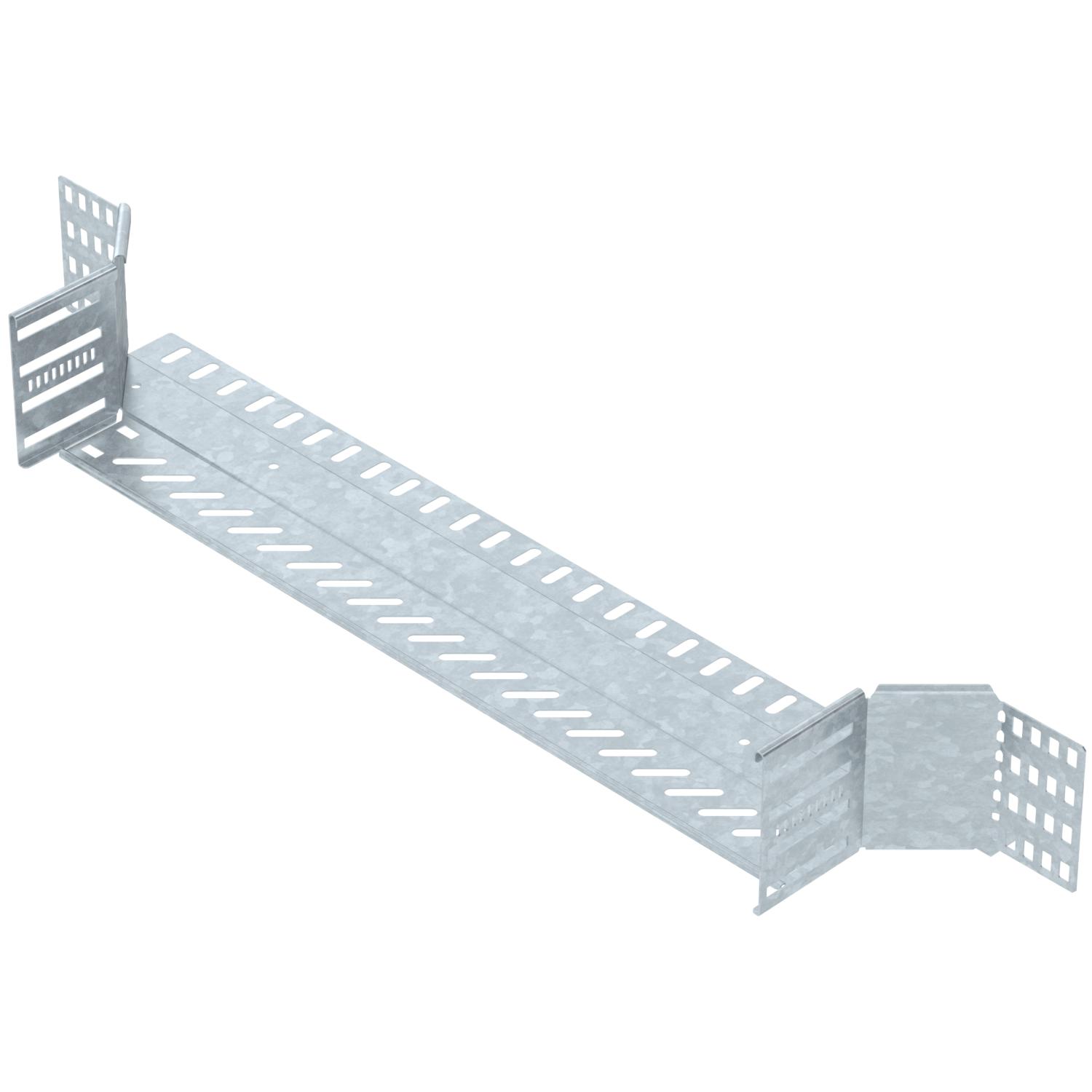

Странично отклонение 110 FT
Кат. № 6042263 | Електронен артикулен номер (EAN) 4012197342937
- Описание на продукта
-
Описание на продуктаСтранично отклонение , фасонен елемент за кабелни скари с височина на борда 110 mm, с бързо свързване или с болтова връзка. Безболтов монтаж посредством клемен съединител или болтова връзка с коларски болт FRS и комбинирана гайка М6. Приложима за външен и вътрешен монтаж. Свързващите елементи се поръчват отделно.
-
- Технически данни
-
Технически данни
Вид на съединителя система за носене на кабели завинтен/затегнат Дебелина на борда 1,25 mm Дебелина на ламарината 1 mm Дебелина на материал дънна ламарина 1 mm Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Изходна ширина 600 mm Материал Стомана Неръждаема стомана, байцвана не Отвор по образец на NATO не Повърхност Горещо поцинкованe чрез потапяне Препоръчителен брой винтове 24 St. Размери 110x600 Съхраняване на функционалността не Температурен диапазон при приложение макс. 120 °C Температурен диапазон при приложение мин. -20 °C Цвят цвят цинк Размери

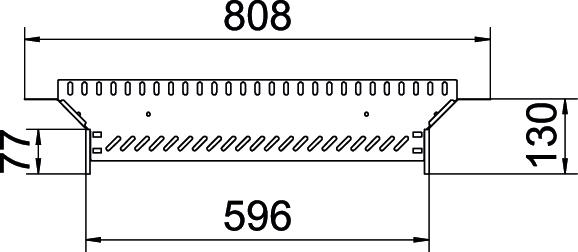

Височина 110 mm Размер B 600 mm Ширина 600 mm Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 3,4481 кг CO2e / 1 брой CO₂ Footprint (GWP) 3,4481 kg CO₂e Declared Unit (LCA) Units Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 - Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Капак за странично отклонение, DD
RAAD 600 DD 6042443 1 Брой Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Двойна клема за монтаж на фасонни елементи V2A
DOP A2 6035998 10 Брой
Коларски болт с комбинирана гайка F
FRSB 6x12 F 6406122 100 Брой - Изтегляния
-
Спецификация RAA 160 FT / 6042263 , 0.18MB , pdfСборник с инструкции KTS cable tray systems , 1.61MB , pdfЕС Декларация за съответствие RAA 160 FT / 6042263 , 0.13MB , pdfДекларация за съответствие Великобритания RAA 160 FT / 6042263 , 0.09MB , pdfREACH Декларация за съответствие RAA 160 FT / 6042263 , 0.12MB , pdfRoHS Декларация за съответствие RAA 160 FT / 6042263 , 0.13MB , pdfРъководство за монтаж Latchable Magic cable tray systems , 12.24MB , pdfРъководство за монтаж Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdfРъководство за монтаж General information on the mounting , 2.65MB , pdf
