Странично отклонение 110 V2A
Кат. № 6042349 | Електронен артикулен номер (EAN) 4012197338039
- Описание на продукта
-

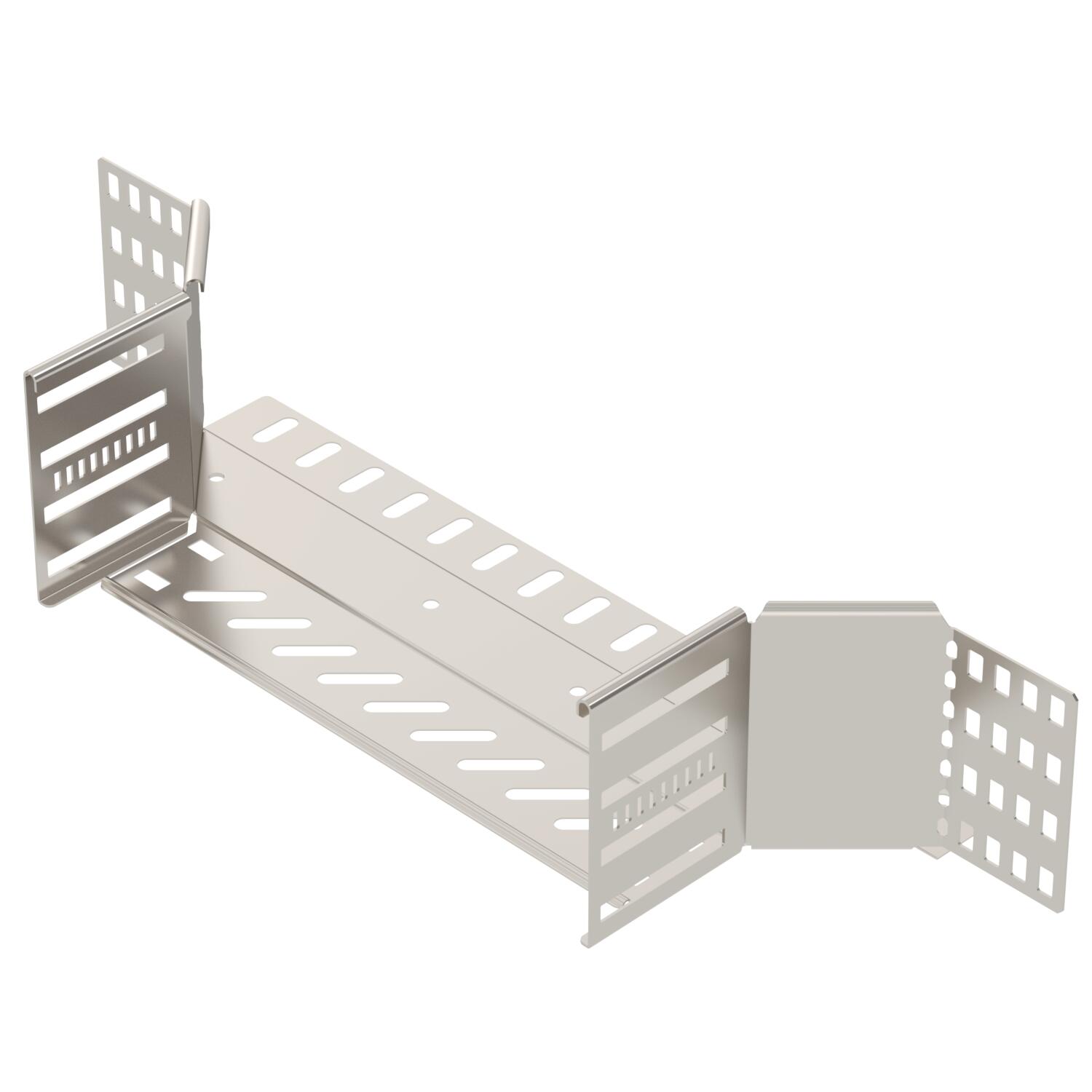

Описание на продуктаСтранично отклонение , фасонен елемент за кабелни скари с височина на борда 110 mm, с бързо свързване или с болтова връзка. Безболтов монтаж посредством клемен съединител или болтова връзка с коларски болт FRS и комбинирана гайка М6. Приложима за външен и вътрешен монтаж. Свързващите елементи се поръчват отделно.
-
- Технически данни
-
Технически данни
Вид на съединителя система за носене на кабели завинтен/затегнат Дебелина на борда 1,25 mm Дебелина на ламарината 0,8 mm Дебелина на материал дънна ламарина 0,8 mm Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Изходна ширина 300 mm Материал Неръждаема стомана, 1.4301 Неръждаема стомана, байцвана не Отвор по образец на NATO не Повърхност без покритие, за допълнителна обработка Препоръчителен брой винтове 22 St. Размери 110x300 Съхраняване на функционалността не Температурен диапазон при приложение макс. 120 °C Температурен диапазон при приложение мин. -20 °C Цвят неръждаема стомана Размери

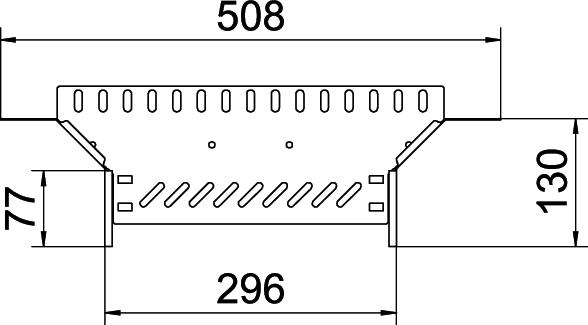

Височина 110 mm Размер B 300 mm Ширина 300 mm Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 5,8829 кг CO2e / 1 брой CO₂ Footprint (GWP) 5,8829 kg CO₂e Declared Unit (LCA) Units Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 - Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Капак за странично отклонение V2A
RAAD 300 A2 6042457 1 Брой Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Двойна клема за монтаж на фасонни елементи V2A
DOP A2 6035998 10 Брой
Коларски болт с комбинирана гайка V2A
FRSB 6x12 A2 6406138 100 Брой - Изтегляния
-
Спецификация RAA 130 A2 / 6042349 , 0.18MB , pdfСборник с инструкции KTS cable tray systems , 1.61MB , pdfЕС Декларация за съответствие RAA 130 A2 / 6042349 , 0.13MB , pdfДекларация за съответствие Великобритания RAA 130 A2 / 6042349 , 0.09MB , pdfREACH Декларация за съответствие RAA 130 A2 / 6042349 , 0.12MB , pdfRoHS Декларация за съответствие RAA 130 A2 / 6042349 , 0.13MB , pdfРъководство за монтаж Latchable Magic cable tray systems , 12.24MB , pdfРъководство за монтаж Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdfРъководство за монтаж General information on the mounting , 2.65MB , pdf
