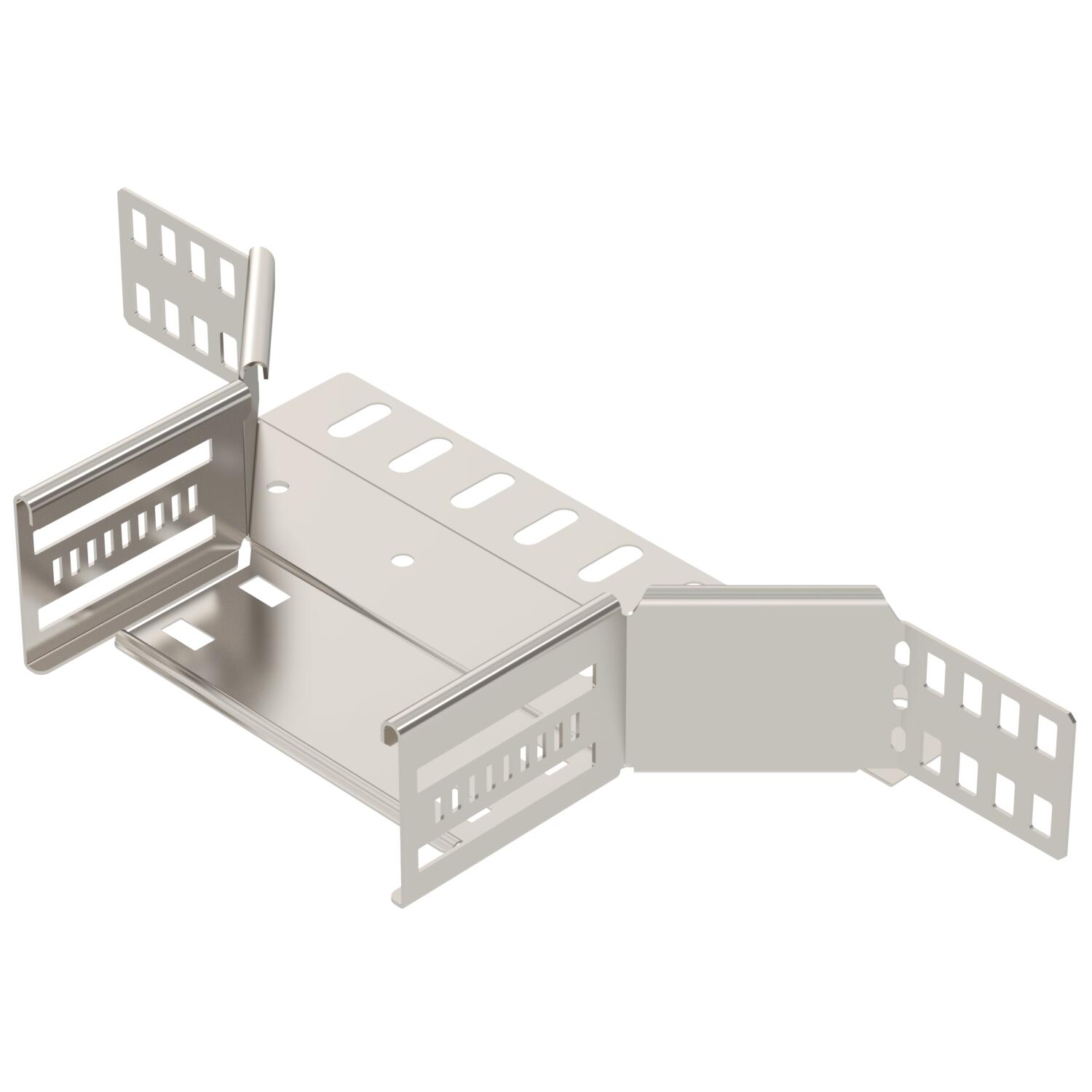

Странично отклонение 60 V2A
Кат. № 6042313 | Електронен артикулен номер (EAN) 4012197337797
- Описание на продукта
-
Описание на продуктаСтранично отклонение, фасонен елемент за кабелни скари с височина на борда 60 mm, с бързо свързване или с болтова връзка. Безболтов монтаж посредством клемен съединител или болтова връзка с коларски болт FRS и комбинирана гайка М6. Приложима за външен и вътрешен монтаж. Свързващите елементи се поръчват отделно.
-
- Технически данни
-
Технически данни
Вид на съединителя система за носене на кабели завинтен/затегнат Дебелина на борда 1,25 mm Дебелина на ламарината 0,8 mm Дебелина на материал дънна ламарина 0,8 mm Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Изходна ширина 150 mm Материал Неръждаема стомана, 1.4301 Неръждаема стомана, байцвана не Отвор по образец на NATO не Повърхност без покритие, за допълнителна обработка Препоръчителен брой винтове 18 St. Продуктова серия MKS Series, RKSM Series, SKSM Series, SKS Series Размери 60x150 Съответствие с ROHS да Съхраняване на функционалността да Температурен диапазон при приложение макс. 120 °C Температурен диапазон при приложение мин. -20 °C Цвят неръждаема стомана Размери

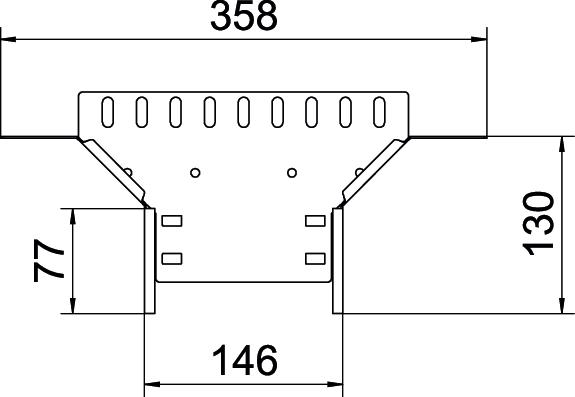

Височина 60 mm Размер B 150 mm Ширина 150 mm Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 3,3775 кг CO2e / 1 брой CO₂ Footprint (GWP) 3,3775 kg CO₂e Declared Unit Units Declared Unit Quantity 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 - Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Капак за странично отклонение V2A
RAAD 150 A2 6042453 1 Брой Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Двойна клема за монтаж на фасонни елементи V2A
DOP A2 6035998 10 Брой
Коларски болт с комбинирана гайка V2A
FRSB 6x12 A2 6406138 100 Брой - Изтегляния
-
Спецификация RAA 615 A2 / 6042313 , 0.22MB , pdfСборник с инструкции KTS cable tray systems , 1.61MB , pdfЕС Декларация за съответствие RAA 615 A2 / 6042313 , 0.13MB , pdfДекларация за съответствие Великобритания RAA 615 A2 / 6042313 , 0.09MB , pdfREACH Декларация за съответствие RAA 615 A2 / 6042313 , 0.12MB , pdfRoHS Декларация за съответствие RAA 615 A2 / 6042313 , 0.13MB , pdfРъководство за монтаж Rastbare Kabelrinnensysteme Magic , 12.16MB , pdfРъководство за монтаж General information on the mounting , 2.65MB , pdfРъководство за монтаж Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdf
