Свързваща конзола и конзола за контакти, за монтаж под мазилка, 66 66 | 60 | 20/25 mm | 13

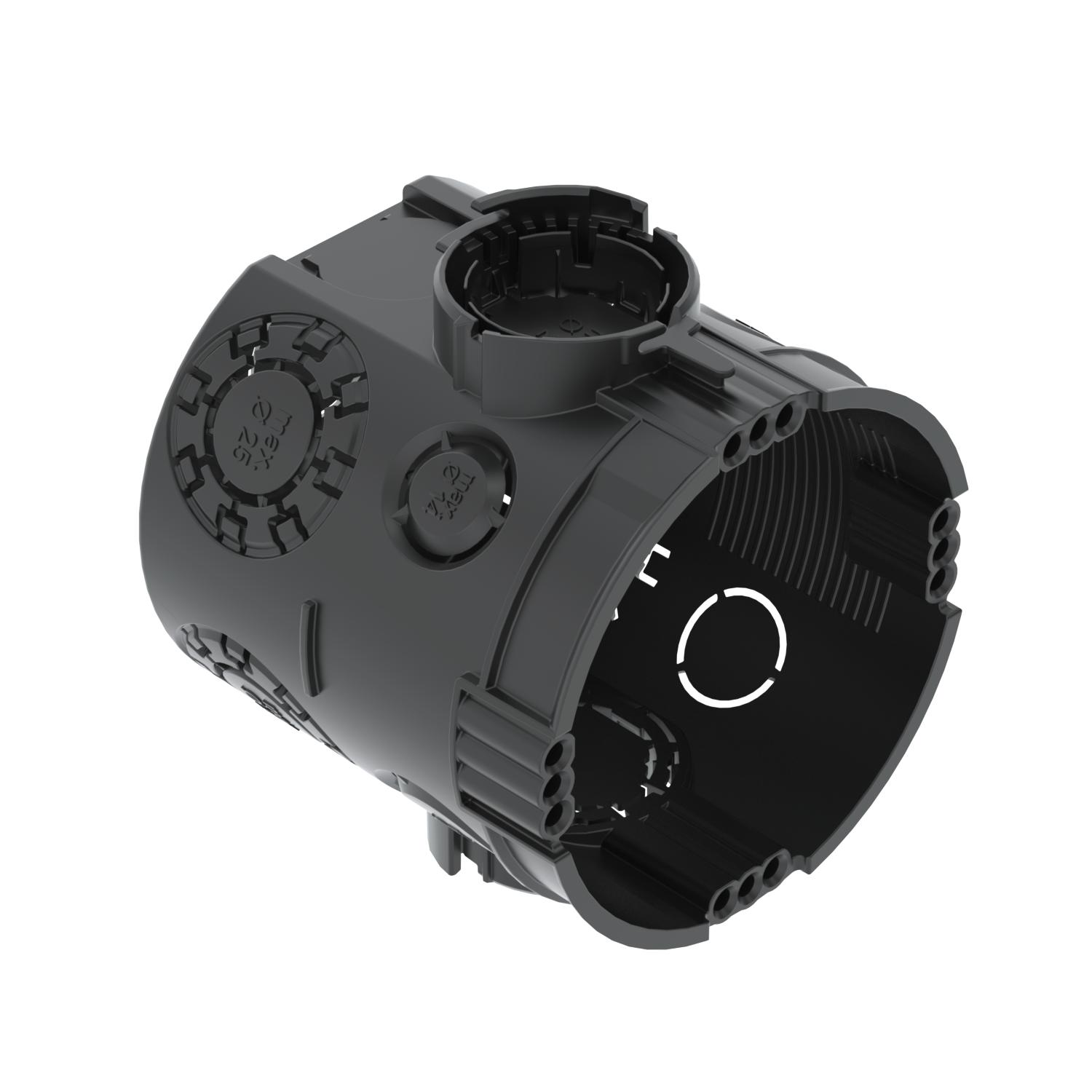

Свързваща конзола и конзола за контакти, за монтаж под мазилка, 66

Кат. № 2003702 | Електронен артикулен номер (EAN) 4012196689910

Кат. № / Тип	2003702 / UG 66

Височина	66 mm

Диаметър	60 mm

за диаметър на тръба	20/25 mm

Брой входящи отвори за кабели	13

Описание на продукта

Описание на продукта

Конзола за контакти, за монтаж под мазилка, монтажна дълбочина мин. 66 мм.

• 4 х 3 гнезда за винтове

• свързващи елементи с байонетна връзка с двойно свързване

• 6 комбинирани отвора за тръби Ø 20 и 25 мм

• 4 отвора до Ø 20 мм

• 2 отвора до Ø 14 мм

• 1 отвор до Ø 20 мм в основата
Съгласно DIN 60670-1, DIN 60670-22 и DIN 49073-1.

Технически данни

Технически данни

Xерметична	не
без халогени	да
Брой входящи отвори за кабели	13
Вид на входящите кабели	Проводници NYM, проводници за пренос на данни и гофрирани тръби
Вид на проходния елемент на кутията	Отвор за разчупване
Въводи за тръби Ø 20 mm	3
Диаметър	60 mm
за диаметър на тръба	20/25 mm
Закрепване на капака	Винтов материал
Закрепване на контактите	Винтове или разтварящи се пластини
Кабелен вход отзад	да
Капаци	Не
Комбинирани въводи Ø 20/25 mm	6

Материал	Полипропилен
неподдържащ горене материал	съгласно VDE 0471/IEC 60695-2-11, температура на изпитване 650 °C
Номинално сечение макс.	2,5 mm²
Номинално сечение мин.	1,5 mm²
Оперативно напрежение	400 V
Размери	Ø60mm, H66mm
с винтове	не
Степен на защита	IP30
Със закрепващ елемент за пирон	не
Устойчиво на удар	да
Форма	кръгъл
Цвят	черно

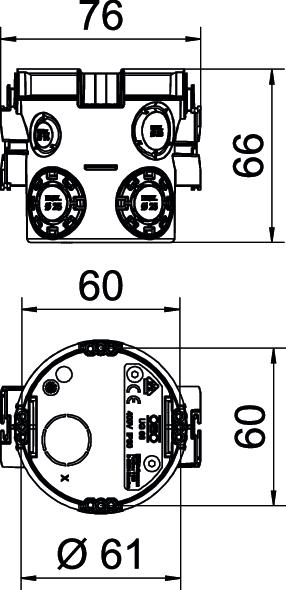

Размери

Височина	66 mm

Въглероден отпечатък CO2 (Product Carbon Footprint)

CO2 отпечатък (GWP) от люлка до портата	0,058 кг CO2e / 1 брой
CO₂ Footprint (GWP)	0,058 kg CO₂e
Declared Unit (LCA)	Units

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-11-20T00:00:00.000+0100

Материали и опаковка

Recycled material content	80 %

Всички типове

Всички типове

Тип	Височина	Диаметър	за диаметър на тръба	Брой входящи отвори за кабели	Кат. №	Количество	мин. VKE
UG 66	66 mm	60 mm	20/25 mm	13	2003702	Брой	25 Брой

Принадлежности

Монтажни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Фиксиращ елемент Quick-Fix	ZU 60-QF	2003740	Брой	25 Брой
Изравнителен пръстен 12 mm, за конзоли по мазилка	ZU 12-PR	2003742	Брой	25 Брой
Изравнителен пръстен 24 mm, за конзоли по мазилка	ZU 24-PR	2003744	Брой	25 Брой
Сигнален капак 60 mm, за конзола за контакти	ZU 60-SD	2003760	Брой	50 Брой
