Телена скара GR-Magic® 105 FT

Кат. № / Тип

Дължина	3000 mm

Ширина

Височина	105 mm

Диаметър на телта

Полезно сечение

Съхраняване на функционалността	не

Описание на продукта

Описание на продукта

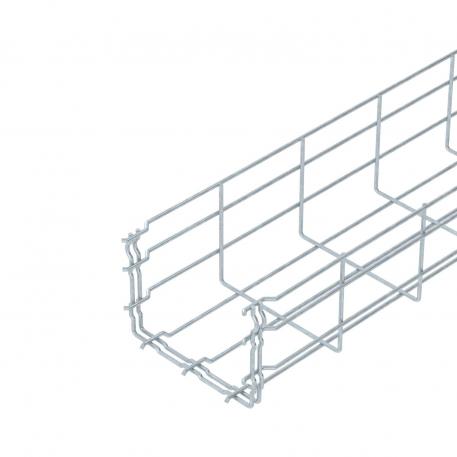

Телена скара с вграден съединител, височина на борда 105 мм.
Магнитно затихване чрез екраниране без капак 15 dB, с капак 25 dB.

За телените скари не са необходими допълнителни свързващи компоненти, те просто се поставят една в друга. Размерът на отворите е 50 x 100 мм.

Технически данни

Безболтов съединител	да
Вид на съединителя система за носене на кабели	Закрепване с щракване
Вид профил	U-образна форма
Диаметър на телта	3,9 mm
Едрогабаритно изпълнение	не
Изпълнение съединител	интегрирани съединители
Интегрирана разделителна стена	Не
Материал	Стомана

Неръждаема стомана, байцвана	не
Повърхност	Горещо поцинкованe чрез потапяне
Полезно сечение	130 cm²
Полезно сечение	13000 mm²

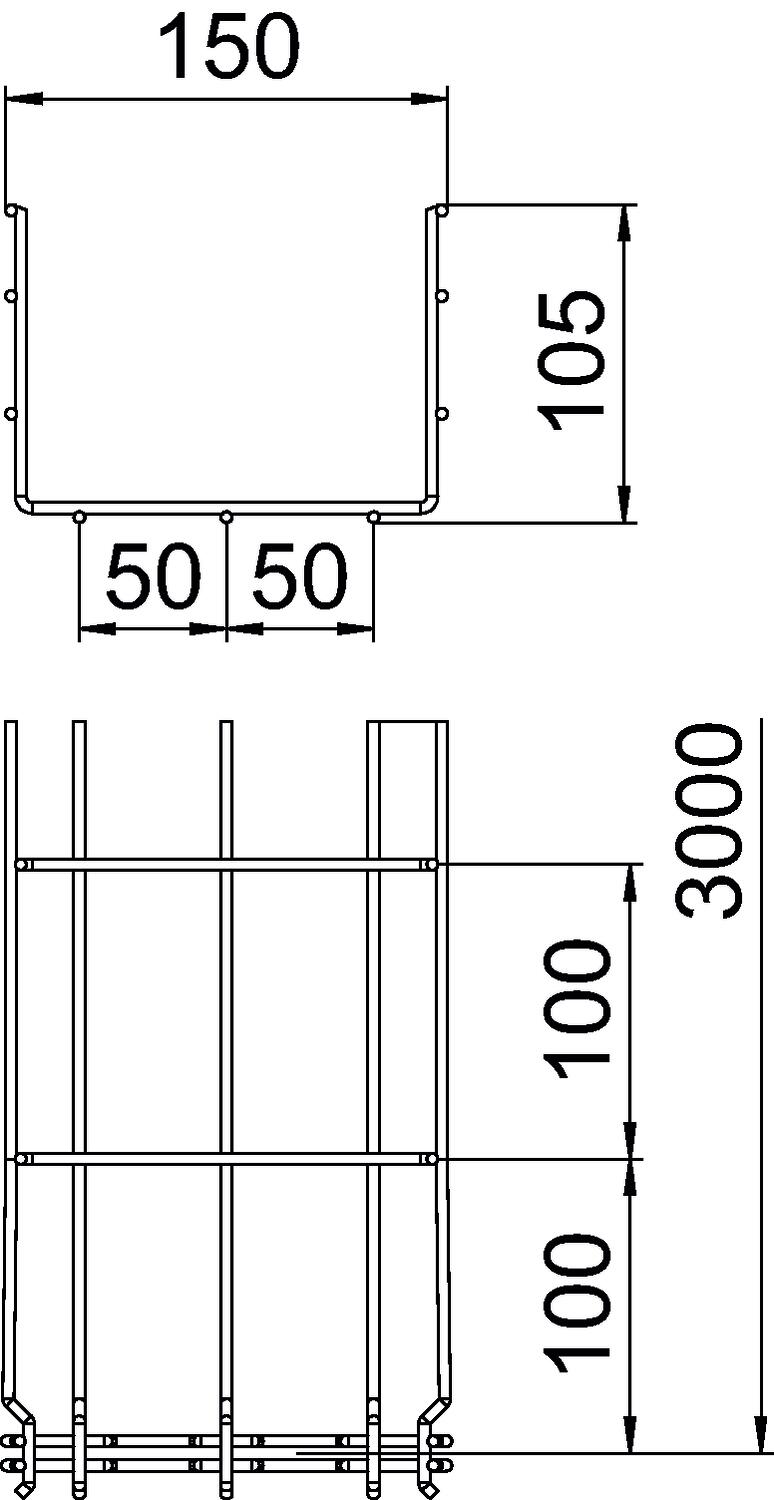

Размери	105x150x3000
Съхраняване на функционалността	не
Тип тест на натоварване по IEC 61537	Тип II
Цвят	цвят цинк

Отстояние 2,5 м	0,27 kN/m
Отстояние 3,0 м	0,25 kN/m

CO2 отпечатък (GWP) от люлка до портата	2,4443 кг CO2e / 1 Метър
CO₂ Footprint (GWP)	2,4443 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Технически данни

Всички типове

Тип	Дължина	Ширина	Височина	Диаметър на телта	Полезно сечение	Съхраняване на функционалността	Кат. №	Количество	мин. VKE
GRM 105 100 FT	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	не	6002431	m	3 m
GRM 105 150 FT	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	не	6002433	m	3 m
GRM 105 200 FT	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	не	6002435	m	3 m
GRM 105 300 FT	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	не	6002437	m	3 m
GRM 105 400 FT	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	не	6002439	m	3 m
GRM 105 500 FT	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	не	6002443	m	3 m
GRM 105 600 FT	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	не	6002445	m	3 m

Принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Капак за телена скара, за бърз монтаж, FT	DGRR 150 FT	6001824	m	3 m
Ъглов съединител FT	GEV 36 FT	6016723	Брой	20 Брой

Продукти	Тип	Кат. №	Количество	мин. VKE
Разделителна стена 85 DD	TSG 85 DD	6062331	m	3 m
Планка за отклонение на кабели FT	KAB GR FT	6220142	Брой	10 Брой
