Телена скара GR-Magic® 105 V2A

Кат. № / Тип

Дължина	3000 mm

Ширина

Височина	105 mm

Диаметър на телта

Полезно сечение

Съхраняване на функционалността	не

Описание на продукта

Описание на продукта

Телена скара с формован съединител в страничната височина 105 mm.
Магнитно затихване чрез екраниране без капак 15 dB, с капак 25 dB.

За кабелната скара не са необходими допълнителни свързващи компоненти, те просто се поставят една в друга. Ширината на ухото възлиза на 50 x 100 mm.

Технически данни

CO2 отпечатък (GWP) от люлка до портата	13,9094 кг CO2e / 1 Метър
Безболтов съединител	да
Вид на съединителя система за носене на кабели	Закрепване с щракване
Вид профил	U-образна форма
Височина	105 mm
Височина	4,13 in
Диаметър на телта	4,8 mm
Дължина	3000 mm
Едрогабаритно изпълнение	не
Изпълнение съединител	интегрирани съединители
Интегрирана разделителна стена	Не
Материал	Неръждаема стомана, 1.4301
Неръждаема стомана, байцвана	да
Отстояние 1,0 м	1,1 kN/m
Отстояние 1,5 м	0,75 kN/m

Отстояние 2,0 м	0,53 kN/m
Отстояние 2,5 м	0,38 kN/m
Отстояние 3,0 м	0,3 kN/m
Повърхност	без покритие, за допълнителна обработка
Полезно сечение	36300 mm²
Полезно сечение	363 cm²
Размер H	108 mm
Размер B	400 mm

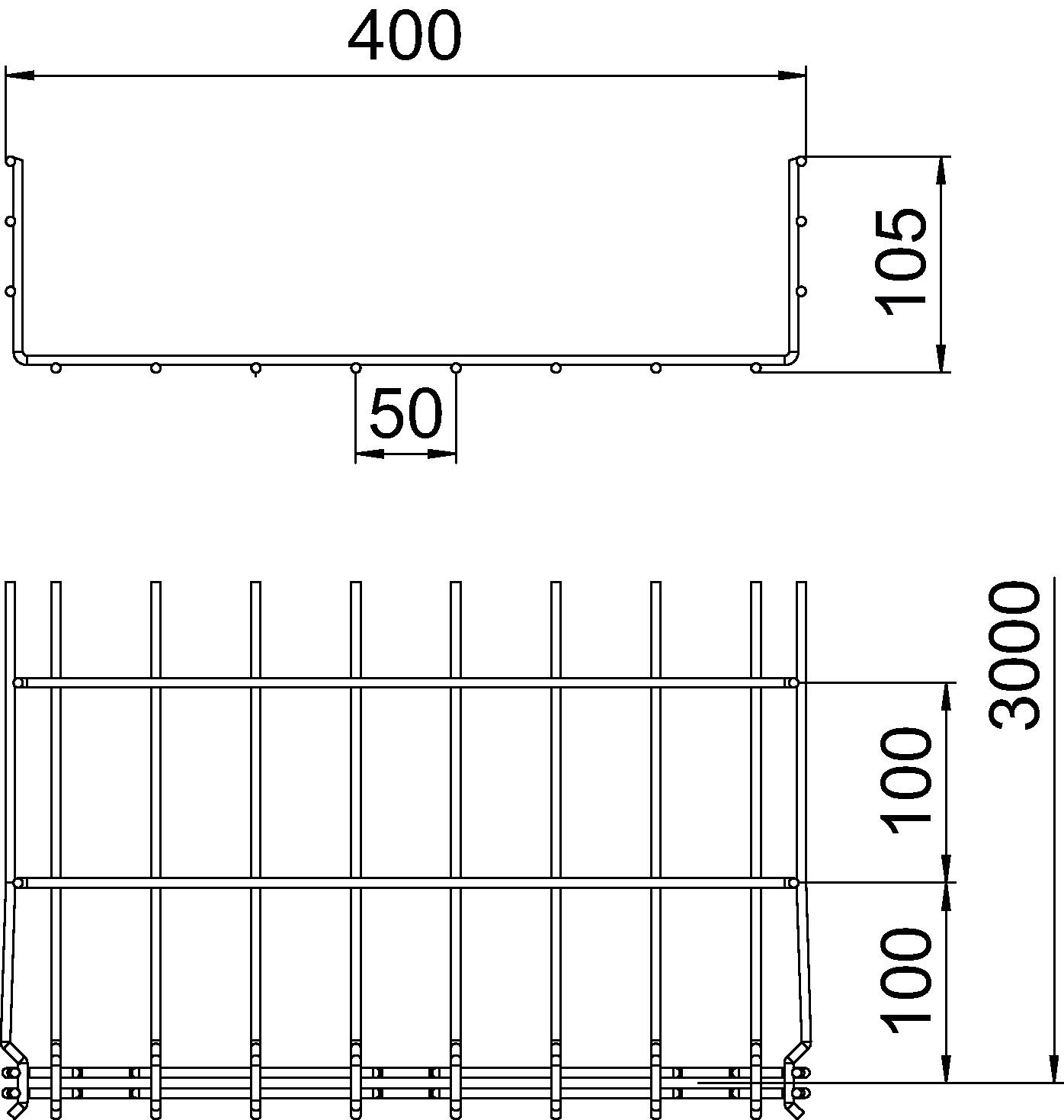

Размери	105x400x3000
Съхраняване на функционалността	не
Тип тест на натоварване по IEC 61537	Тип II
Цвят	неръждаема стомана
Ширина	15,75 in
Ширина	400 mm

Технически данни

Всички типове

Тип	Дължина	Ширина	Височина	Диаметър на телта	Полезно сечение	Съхраняване на функционалността	Кат. №	Количество	мин. VKE
GRM 105 100 A2	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	не	6002451	m	3 m
GRM 105 150 A2	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	не	6002455	m	3 m
GRM 105 200 A2	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	не	6002457	m	3 m
GRM 105 300 A2	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	не	6002460	m	3 m
GRM 105 400 A2	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	не	6002463	m	3 m
GRM 105 500 A2	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	не	6002466	m	3 m
GRM 105 600 A2	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	не	6002469	m	3 m

Принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Капак за телена скара, за бърз монтаж, V2A	DGRR 400 A2	6001870	m	3 m
Ъглов съединител V2A	GEV 36 A2	6016731	Брой	20 Брой

Продукти	Тип	Кат. №	Количество	мин. VKE
Разделителна стена 85 V2A	TSG 85 A2	6062173	m	3 m
Планка за отклонение на кабели V2A	KAB GR A2	6220145	Брой	10 Брой
