Телена скара GR-Magic® 105 V4A

Кат. № / Тип

Дължина	3000 mm

Ширина

Височина	105 mm

Диаметър на телта

Полезно сечение

Съхраняване на функционалността	не

Описание на продукта

Описание на продукта

Телена скара с вграден съединител с височина на борда 105 мм.
Магнитно затихване чрез екраниране: без капак 15 dB, с капак 25 dB.

Не са необходими допълнителни свързващи елементи, скарите просто се поставят една в друга. Размерът на отворите е 50 x 100 мм.

Технически данни

CO2 отпечатък (GWP) от люлка до портата	17,8821 кг CO2e / 1 Метър
Безболтов съединител	да
Вид на съединителя система за носене на кабели	Закрепване с щракване
Вид профил	U-образна форма
Височина	105 mm
Височина	4,13 in
Диаметър на телта	4,8 mm
Дължина	3000 mm
Едрогабаритно изпълнение	не
Изпълнение съединител	интегрирани съединители
Интегрирана разделителна стена	Не
Материал	Неръждаема стомана 1.4401
Неръждаема стомана, байцвана	да
Отстояние 1,0 м	1,25 kN/m
Отстояние 1,5 м	0,85 kN/m

Отстояние 2,0 м	0,6 kN/m
Отстояние 2,5 м	0,42 kN/m
Отстояние 3,0 м	0,3 kN/m
Повърхност	без покритие, за допълнителна обработка
Полезно сечение	554 cm²
Полезно сечение	55400 mm²
Размер H	108 mm
Размер B	600 mm

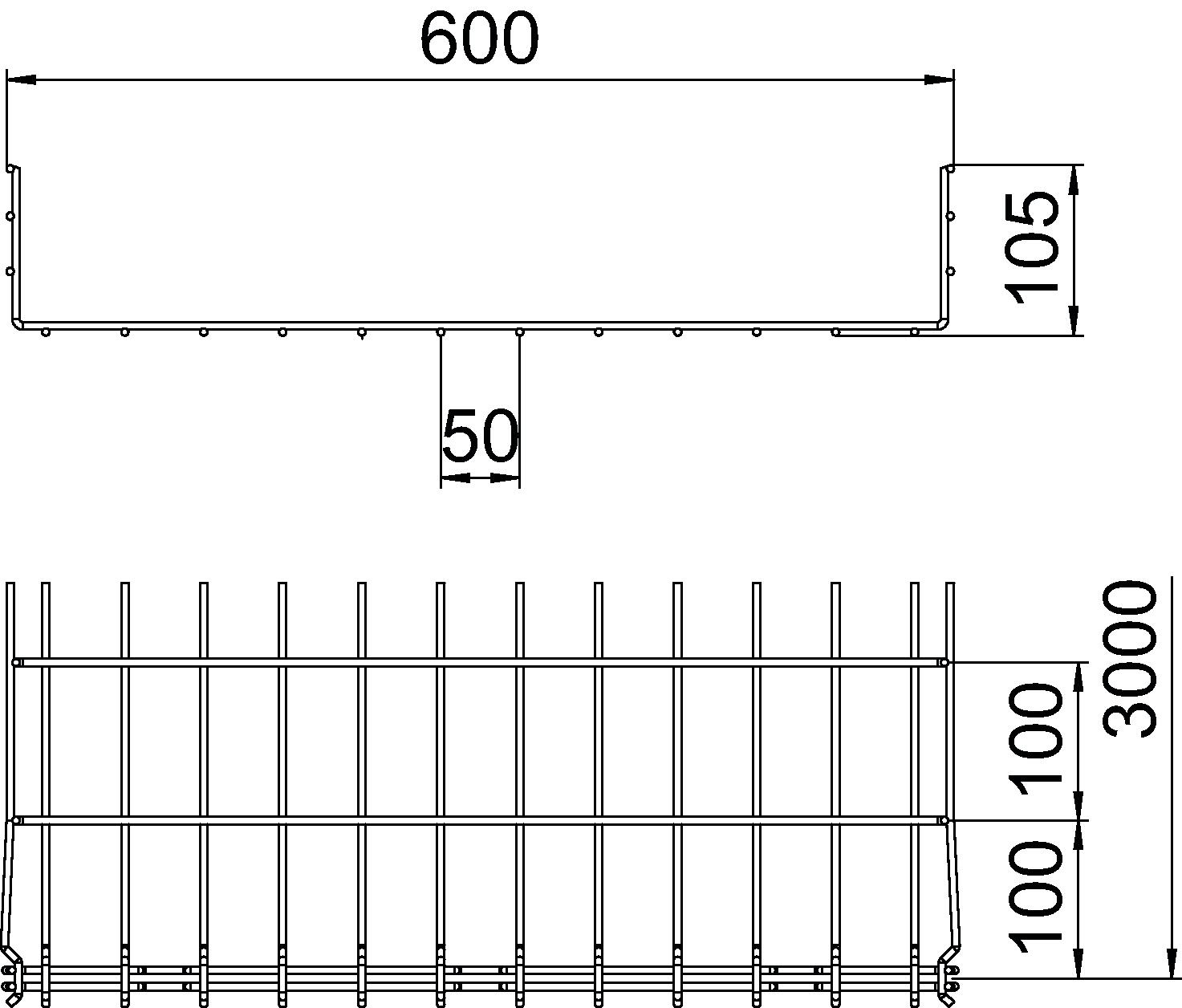

Размери	105x600x3000
Съхраняване на функционалността	не
Тип тест на натоварване по IEC 61537	Тип II
Цвят	неръждаема стомана
Ширина	23,62 in
Ширина	600 mm

Технически данни

Всички типове

Тип	Дължина	Ширина	Височина	Диаметър на телта	Полезно сечение	Съхраняване на функционалността	Кат. №	Количество	мин. VKE
GRM 105 100 A4	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	не	6002475	m	3 m
GRM 105 150 A4	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	не	6002476	m	3 m
GRM 105 200 A4	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	не	6002477	m	3 m
GRM 105 300 A4	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	не	6002479	m	3 m
GRM 105 400 A4	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	не	6002481	m	3 m
GRM 105 500 A4	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	не	6002483	m	3 m
GRM 105 600 A4	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	не	6002485	m	3 m
