Телена скара GR-Magic® 35 FT 3000 | 150 | 35 | 3,9 | 36,6 | не

Телена скара GR-Magic® 35 FT

Кат. № 6000072 | Електронен артикулен номер (EAN) 4012195037231

Кат. № / Тип

Дължина	3000 mm

Ширина

Височина	35 mm

Диаметър на телта

Полезно сечение

Съхраняване на функционалността	не

Описание на продукта

Описание на продукта

Телена скара с вграден съединител, височина на борда 35 mm.

Магнитно затихване чрез екраниране без капак 15 dB, с капак 25 dB.

Не са необходими допълнителни свързващи елементи, скарите просто се поставят една в друга. Размерът на отворите е 50 x 100 мм (с изключение на GRM 55/50 = 20 x 100 мм).

Технически данни

Технически данни

Безболтов съединител	да
Вид на съединителя система за носене на кабели	Закрепване с щракване
Вид профил	U-образна форма
Диаметър на телта	3,9 mm
Едрогабаритно изпълнение	не
Изпълнение съединител	интегрирани съединители
Интегрирана разделителна стена	Не
Материал	Стомана

Неръждаема стомана, байцвана	не
Повърхност	Горещо поцинкованe чрез потапяне
Полезно сечение	36,6 cm²
Полезно сечение	5250 mm²

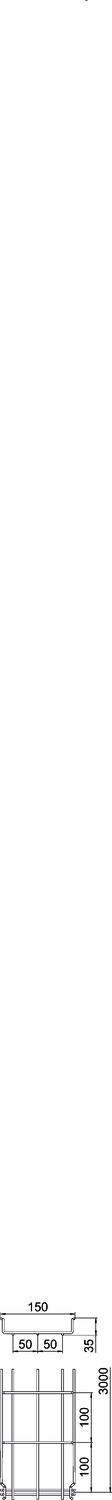

Размери	35x150x3000
Съхраняване на функционалността	не
Тип тест на натоварване по IEC 61537	Тип II
Цвят	цвят цинк

Размери

Височина	1,38 in
Височина	35 mm
Дължина	3000 mm

Размер B	150 mm
Ширина	5,91 in
Ширина	150 mm

Натоварвания

Отстояние 1,0 м	0,25 kN/m
Отстояние 1,5 м	0,11 kN/m

Отстояние 2,0 м	0,1 kN/m

Въглероден отпечатък CO2 (Product Carbon Footprint)

CO2 отпечатък (GWP) от люлка до портата	1,4052 кг CO2e / 1 Метър
CO₂ Footprint (GWP)	1,4052 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Технически данни

Диаграма на натоварване за телена скара GR-Magic тип GRM 35

Всички типове

Всички типове

Тип	Дължина	Ширина	Височина	Диаметър на телта	Полезно сечение	Съхраняване на функционалността	Кат. №	Количество	мин. VKE
GRM 35 50 FT	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	не	6000069	m	3 m
GRM 35 100 FT	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	не	6000071	m	3 m
GRM 35 150 FT	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	не	6000072	m	3 m
GRM 35 200 FT	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	не	6000073	m	3 m
GRM 35 300 FT	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	не	6000075	m	3 m

Принадлежности

Системни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Капак за телена скара, за бърз монтаж, FT	DGRR 150 FT	6001824	m	3 m
Ъглов съединител FT	GEV 36 FT	6016723	Брой	20 Брой

Монтажни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Разделителна стена 30 DD	TSG 30 DD	6062314	m	3 m
Планка за отклонение на кабели FT	KAB GR FT	6220142	Брой	10 Брой
