Телена скара GR-Magic® 35 G 3000 | 200 | 35 | 3,9 | 50,1 | не

Телена скара GR-Magic® 35 G

Кат. № 6000064 | Електронен артикулен номер (EAN) 4012195037187

Кат. № / Тип

Дължина	3000 mm

Ширина

Височина	35 mm

Диаметър на телта

Полезно сечение

Съхраняване на функционалността	не

Описание на продукта

Описание на продукта

Mesh cable tray with shaped connector of side height 35 mm.
Магнитно затихване чрез екраниране без капак 15 dB, с капак 25 dB.

Не са необходими допълнителни свързващи елементи, скарите просто се поставят една в друга. Размерът на отворите е 50 x 100 мм (с изключение на GRM 55/50 = 20 x 100 мм).

Технически данни

Технически данни

Безболтов съединител	да
Вид на съединителя система за носене на кабели	Закрепване с щракване
Вид профил	U-образна форма
Диаметър на телта	3,9 mm
Едрогабаритно изпълнение	не
Изпълнение съединител	интегрирани съединители
Интегрирана разделителна стена	Не
Материал	Стомана
Неръждаема стомана, байцвана	не

Повърхност	лентово поцинковане
Полезно сечение	7000 mm²
Полезно сечение	50,1 cm²
Продуктова серия	GRM Series
Размери	35x200x3000
Съответствие с ROHS	да
Съхраняване на функционалността	не
Тип тест на натоварване по IEC 61537	Тип II
Цвят	цвят цинк

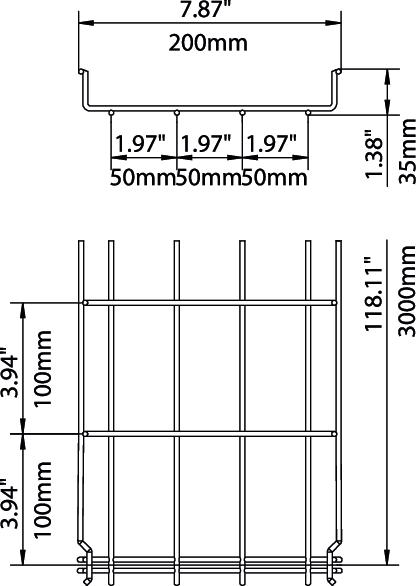

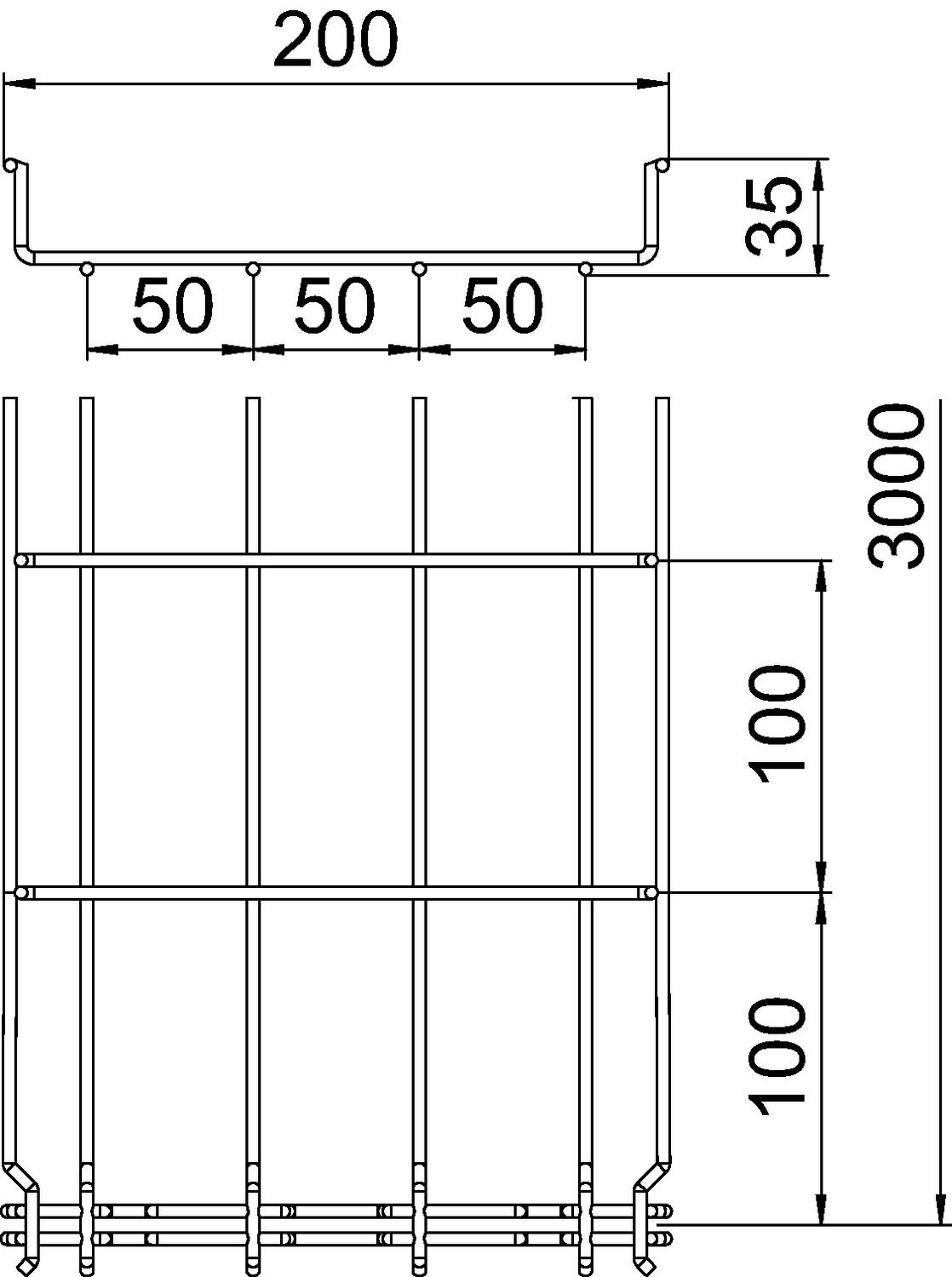

Размери

Височина	35 mm
Височина	1 in
Дължина	3000 mm

Размер B	200 mm
Ширина	200 mm
Ширина	7,87 in

Натоварвания

Отстояние 1,0 м	0,3 kN/m
Отстояние 1,5 м	0,14 kN/m

Отстояние 2,0 м	0,1 kN/m

Въглероден отпечатък CO2 (Product Carbon Footprint)

CO2 отпечатък (GWP) от люлка до портата	1,4518 кг CO2e / 1 Метър
CO₂ Footprint (GWP)	1,4518 kg CO₂e
Declared Unit	Metres

Declared Unit Quantity	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Технически данни

Диаграма на натоварване за телена скара GR-Magic тип GRM 35

Permitted cable tray/ladder load in kN/m without man load
Support width in m
Rail bend in mm at permitted kN/m
Load scheme during testing
Load curve with cable tray/ladder width in mm
Strut bend curve according to support width

Всички типове

Всички типове

Тип	Дължина	Ширина	Височина	Диаметър на телта	Полезно сечение	Съхраняване на функционалността	Кат. №	Количество	мин. VKE
GRM 35 50 G	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	не	6000060	m	3 m
GRM 35 100 G	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	не	6000062	m	3 m
GRM 35 150 G	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	не	6000063	m	3 m
GRM 35 200 G	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	не	6000064	m	3 m
GRM 35 300 G	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	не	6000066	m	3 m

Принадлежности

Системни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Капак за телена скара, за бърз монтаж, FS	DGRR 200 FS	6001846	m	3 m
Ъглов съединител G	GEV 36 G	6016715	Брой	20 Брой

Монтажни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Разделителни стена 30 FS	TSG 30 FS	6062050	m	3 m
Планка за отклонение на кабели FS	KAB GR FS	6220139	Брой	10 Брой
