Телена скара GR-Magic® 35 V2A 3000 | 100 | 35 | 3,9 | 23 | не

Телена скара GR-Magic® 35 V2A

Кат. № 6000055 | Електронен артикулен номер (EAN) 4012195467700

Кат. № / Тип

Дължина	3000 mm

Ширина

Височина	35 mm

Диаметър на телта

Полезно сечение

Съхраняване на функционалността	не

Описание на продукта

Описание на продукта

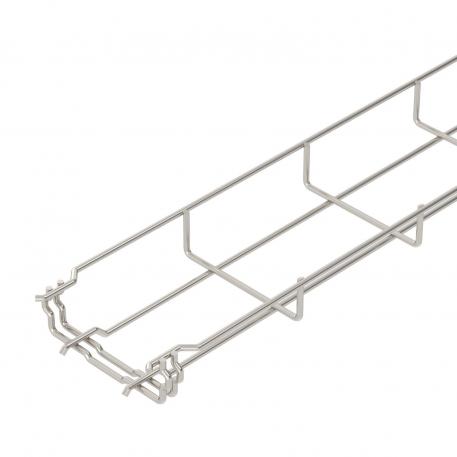

Телена скара с вграден съединител, височина на борда 35 mm.

Магнитно затихване чрез екраниране без капак 15 dB, с капак 25 dB.

Не са необходими допълнителни свързващи елементи, скарите просто се поставят една в друга. Размерът на отворите е 50 x 100 мм (с изключение на GRM 55/50 = 20 x 100 мм).

Технически данни

Технически данни

Безболтов съединител	да
Вид на съединителя система за носене на кабели	Закрепване с щракване
Вид профил	U-образна форма
Диаметър на телта	3,9 mm
Едрогабаритно изпълнение	не
Изпълнение съединител	интегрирани съединители
Интегрирана разделителна стена	Не
Материал	Неръждаема стомана, 1.4301

Неръждаема стомана, байцвана	да
Повърхност	без покритие, за допълнителна обработка
Полезно сечение	3500 mm²
Полезно сечение	23 cm²

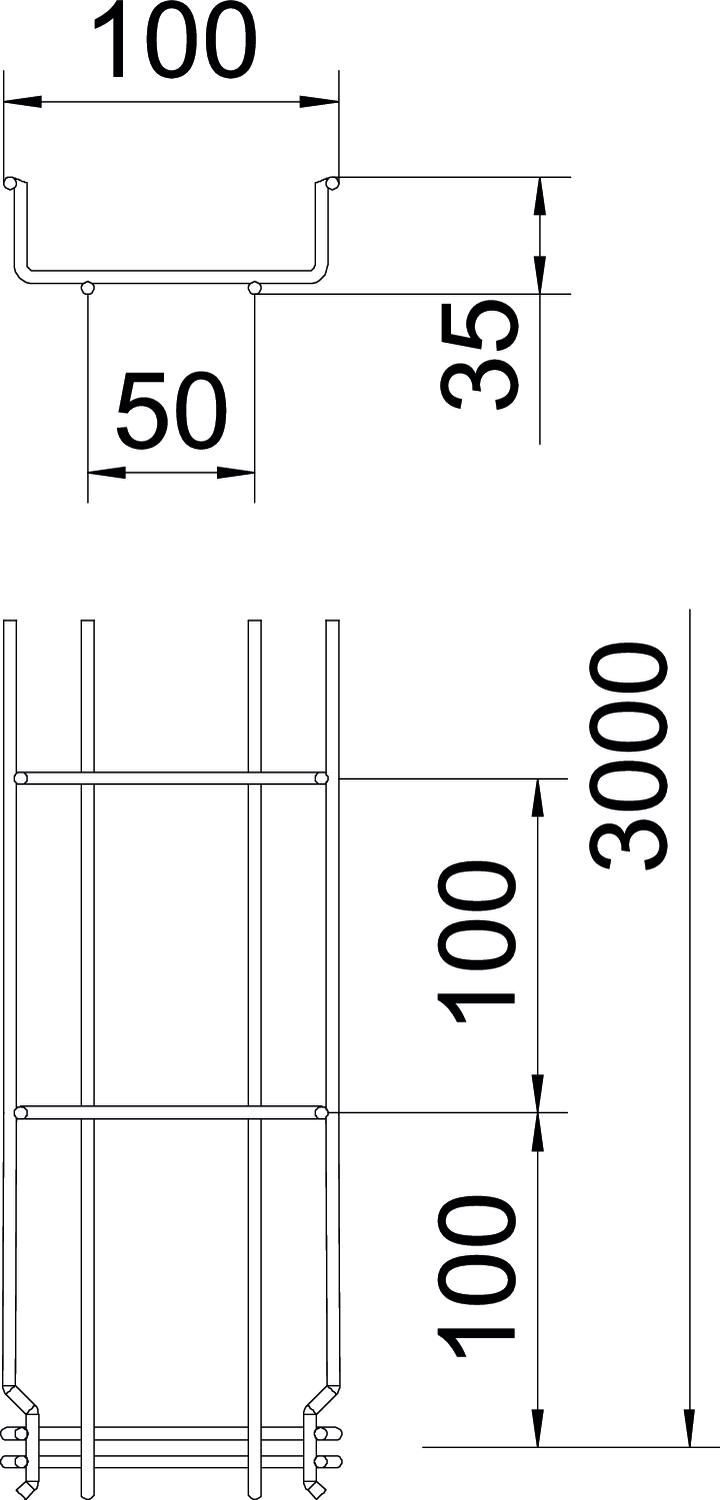

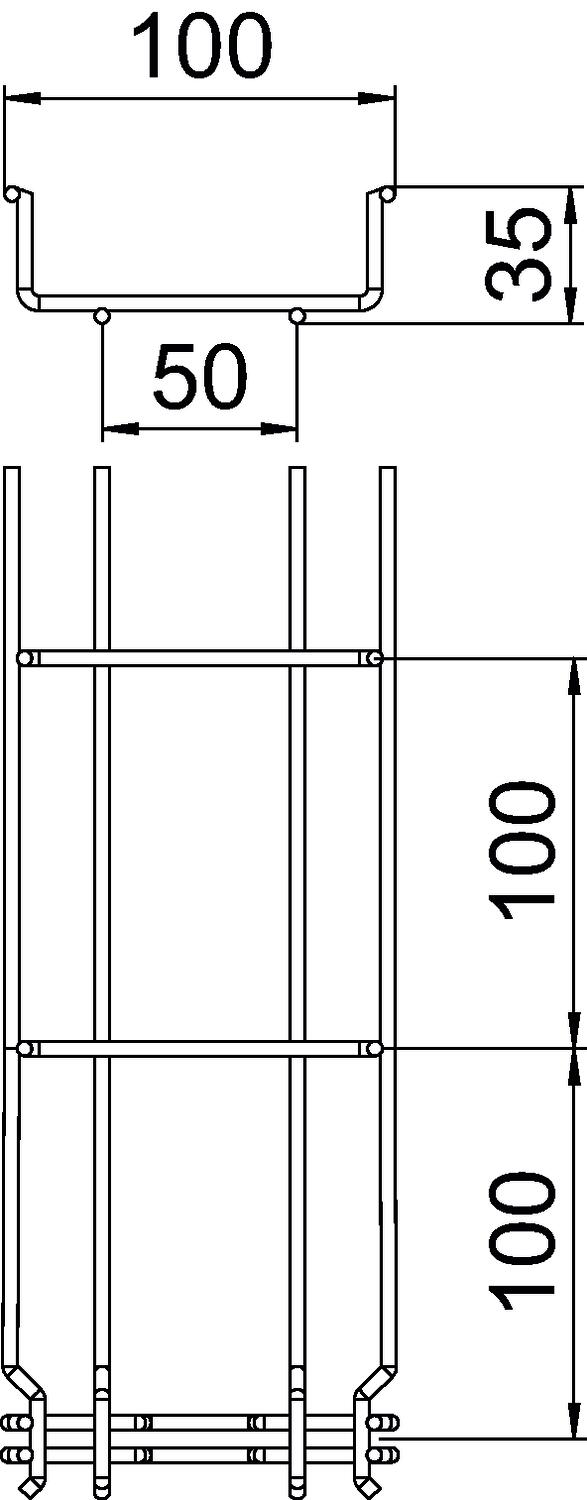

Размери	35x100x3000
Съхраняване на функционалността	не
Тип тест на натоварване по IEC 61537	Тип II
Цвят	неръждаема стомана

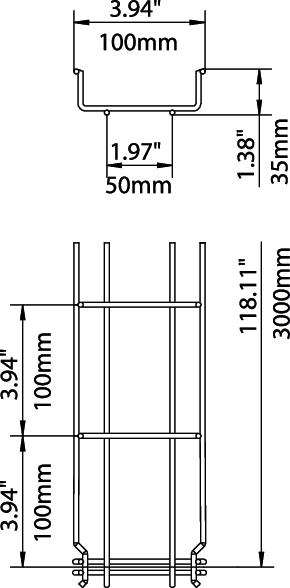

Размери

Височина	1 in
Височина	35 mm
Дължина	3000 mm

Размер B	100 mm
Ширина	100 mm
Ширина	4 in

Натоварвания

Отстояние 1,0 м	0,25 kN/m
Отстояние 1,5 м	0,11 kN/m

Отстояние 2,0 м	0,1 kN/m

Въглероден отпечатък CO2 (Product Carbon Footprint)

CO2 отпечатък (GWP) от люлка до портата	2,5382 кг CO2e / 1 Метър
CO₂ Footprint (GWP)	2,5382 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Технически данни

Диаграма на натоварване за телена скара GR-Magic тип GRM 35

Всички типове

Всички типове

Тип	Дължина	Ширина	Височина	Диаметър на телта	Полезно сечение	Съхраняване на функционалността	Кат. №	Количество	мин. VKE
GRM 35 50 A2	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	не	6000054	m	3 m
GRM 35 100 A2	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	не	6000055	m	3 m
GRM 35 150 A2	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	не	6000056	m	3 m
GRM 35 200 A2	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	не	6000057	m	3 m
GRM 35 300 A2	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	не	6000059	m	3 m

Принадлежности

Системни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Капак за телена скара, за бърз монтаж, V2A	DGRR 100 A2	6001862	m	3 m
Ъглов съединител V2A	GEV 36 A2	6016731	Брой	20 Брой

Монтажни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Разделителна стена 30 V2A	TSG 30 A2	6062052	m	3 m
Планка за отклонение на кабели V2A	KAB GR A2	6220145	Брой	10 Брой
