Телена скара GR-Magic® 35 V4A

Кат. № 6000089 | Електронен артикулен номер (EAN) 4012195360766

Кат. № / Тип

Дължина	3000 mm

Ширина

Височина	35 mm

Диаметър на телта

Полезно сечение

Съхраняване на функционалността	не

Описание на продукта

Описание на продукта

Телена скара с оформен съединител с височина на страните 35 mm.

Магнитно затихване чрез екраниране без капак 15 dB, с капак 25 dB.

Не са необходими допълнителни свързващи елементи, скарите просто се поставят една в друга. Размерът на отворите е 50 x 100 мм (с изключение на GRM 55/50 = 20 x 100 мм).

Технически данни

Технически данни

Безболтов съединител	да
Вид на съединителя система за носене на кабели	Закрепване с щракване
Вид профил	U-образна форма
Диаметър на телта	3,9 mm
Едрогабаритно изпълнение	не
Изпълнение съединител	интегрирани съединители
Интегрирана разделителна стена	Не
Материал	Неръждаема стомана 1.4401

Неръждаема стомана, байцвана	да
Повърхност	без покритие, за допълнителна обработка
Полезно сечение	5250 mm²
Полезно сечение	36,6 cm²

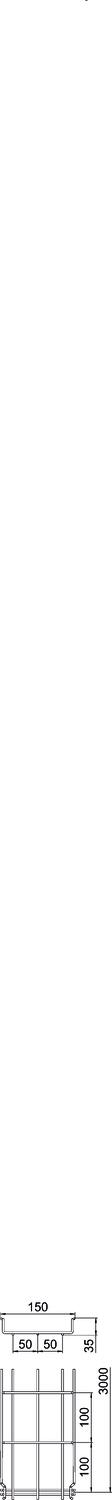

Размери	35x150x3000
Съхраняване на функционалността	не
Тип тест на натоварване по IEC 61537	Тип II
Цвят	неръждаема стомана

Размери

Височина	1,38 in
Височина	35 mm
Дължина	3000 mm

Размер B	150 mm
Ширина	150 mm
Ширина	5,91 in

Натоварвания

Отстояние 1,0 м	0,25 kN/m
Отстояние 1,5 м	0,11 kN/m

Отстояние 2,0 м	0,1 kN/m

Въглероден отпечатък CO2 (Product Carbon Footprint)

CO2 отпечатък (GWP) от люлка до портата	3,202 кг CO2e / 1 Метър
CO₂ Footprint (GWP)	3,202 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Технически данни

Диаграма на натоварване за телена скара GR-Magic тип GRM 35

Всички типове

Всички типове

Тип	Дължина	Ширина	Височина	Диаметър на телта	Полезно сечение	Съхраняване на функционалността	Кат. №	Количество	мин. VKE
GRM 35 50 A4	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	не	6000086	m	3 m
GRM 35 100 A4	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	не	6000087	m	3 m
GRM 35 150 A4	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	не	6000089	m	3 m
GRM 35 200 A4	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	не	6000090	m	3 m
GRM 35 300 A4	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	не	6000091	m	3 m
