Телена скара GR-Magic® 55 FT 3000 | 300 | 55 | 4,8 | 129 | да

Телена скара GR-Magic® 55 FT

Кат. № 6001424 | Електронен артикулен номер (EAN) 4012196815050

Кат. № / Тип

Дължина	3000 mm

Ширина

Височина	55 mm

Диаметър на телта

Полезно сечение

Съхраняване на функционалността

Описание на продукта

Описание на продукта

Телена скара с оформен съединител с височина на борда 55 mm.
Магнитно затихване чрез екраниране: без капак 15 dB, с капак 25 dB.

Точни параметри към UL-сертификата - в съответното разрешително

Не са необходими допълнителни свързващи елементи, скарите просто се поставят една в друга. Размерът на отворите е 50 x 100 мм (изключение GRM 55/50 = 20 x 100 мм).

Технически данни

Технически данни

Безболтов съединител	да
Вид на съединителя система за носене на кабели	Закрепване с щракване
Вид профил	U-образна форма
Диаметър на телта	4,8 mm
Едрогабаритно изпълнение	не
Изпълнение съединител	интегрирани съединители
Интегрирана разделителна стена	Не
Материал	Стомана
Неръждаема стомана, байцвана	не

Повърхност	Горещо поцинкованe чрез потапяне
Полезно сечение	12900 mm²
Полезно сечение	129 cm²
Противопожарна защита	Съхраняване на функционалността на специфична за кабелите носеща конструкция
Размери	55x300x3000
Съхраняване на функционалността	да
Тип тест на натоварване по IEC 61537	Тип II
Цвят	цвят цинк

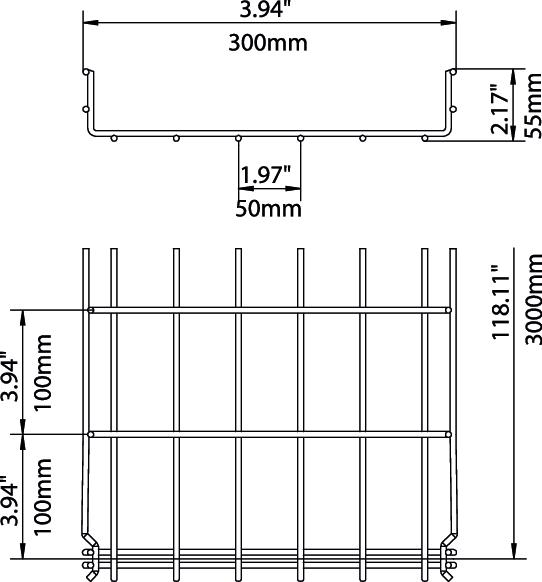

Размери

Височина	2,17 in
Височина	55 mm
Дължина	3000 mm
Размер H	58 mm

Размер B	300 mm
Ширина	11,81 in
Ширина	300 mm

Натоварвания

Отстояние 1,0 м	0,7 kN/m
Отстояние 1,5 м	0,5 kN/m

Отстояние 2,0 м	0,25 kN/m
Отстояние 2,5 м	0,2 kN/m

Въглероден отпечатък CO2 (Product Carbon Footprint)

CO2 отпечатък (GWP) от люлка до портата	4,0718 кг CO2e / 1 Метър
CO₂ Footprint (GWP)	4,0718 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Технически данни

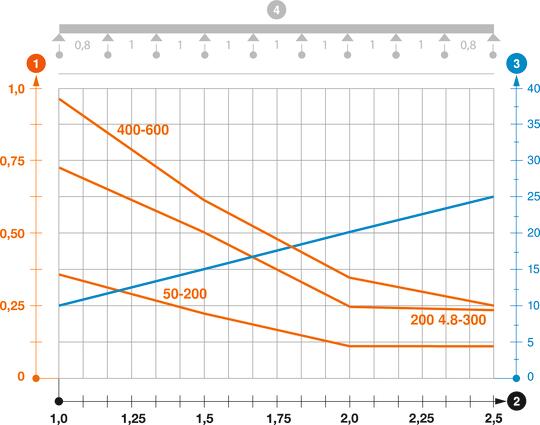

Диаграма на натоварване телена скара GR-Magic тип GRM 55

Всички типове

Всички типове

Тип	Дължина	Ширина	Височина	Диаметър на телта	Полезно сечение	Съхраняване на функционалността	Кат. №	Количество	мин. VKE
GRM 55 50 FT	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	да	6001415	m	3 m
GRM 55 100 FT	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	да	6001416	m	3 m
GRM 55 150 FT	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	да	6001418	m	3 m
GRM 55 200 FT	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	да	6001420	m	3 m
GRM 55 300 FT	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	да	6001424	m	3 m
GRM 55 400 FT	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	да	6001428	m	3 m
GRM 55 500 FT	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	не	6001432	m	3 m
GRM 55 600 FT	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	не	6001436	m	3 m

Принадлежности

Системни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE

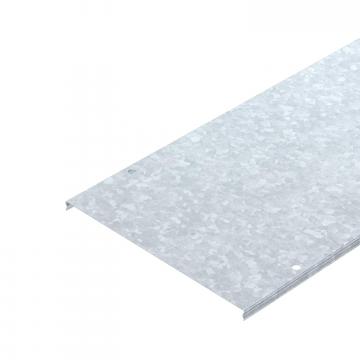

Капак за телена скара, за бърз монтаж, FT	DGRR 300 FT	6001828	m	3 m
Ъглов съединител FT	GEV 36 FT	6016723	Брой	20 Брой

Монтажни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Разделителна стена 45 DD	TSG 45 DD	6062321	m	3 m
Планка за отклонение на кабели FT	KAB GR FT	6220142	Брой	10 Брой
