Телена скара GR-Magic® 55 V2A 3000 | 100 | 55 | 3,9 | 40 | да

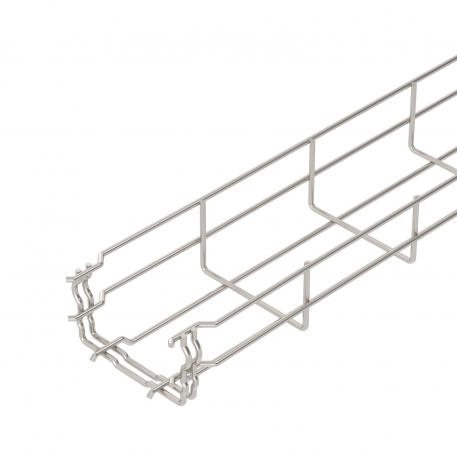

Телена скара GR-Magic® 55 V2A

Кат. № 6001072 | Електронен артикулен номер (EAN) 4012196101290

Кат. № / Тип

Дължина	3000 mm

Ширина

Височина	55 mm

Диаметър на телта

Полезно сечение

Съхраняване на функционалността

Описание на продукта

Описание на продукта

Телена скара с вграден съединител с височина на борда 55 mm.
Магнитно затихване чрез екраниране без капак 15 dB, с капак 25 dB.

За кабелната скара не са необходими допълнителни свързващи компоненти, те просто се поставят една в друга. Ширината на ухото възлиза на 50 x 100 mm (изключение GRM 55/50 = 20 x 100 mm).

Технически данни

Технически данни

Безболтов съединител	да
Вид на съединителя система за носене на кабели	Закрепване с щракване
Вид профил	U-образна форма
Диаметър на телта	3,9 mm
Изпълнение съединител	интегрирани съединители
Интегрирана разделителна стена	Не
Материал	Неръждаема стомана, 1.4301
Неръждаема стомана, байцвана	да

Повърхност	без покритие, за допълнителна обработка
Полезно сечение	4000 mm²
Полезно сечение	40 cm²
Противопожарна защита	Съхраняване на функционалността на специфична за кабелите носеща конструкция
Размери	55x100x3000
Съхраняване на функционалността	да
Тип тест на натоварване по IEC 61537	Тип II
Цвят	неръждаема стомана

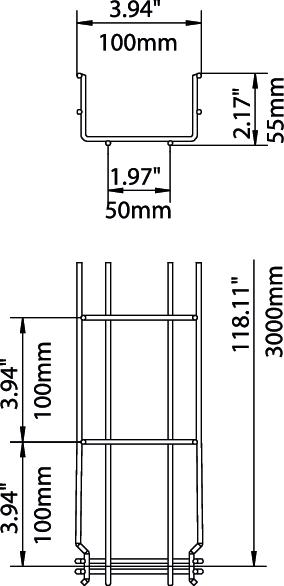

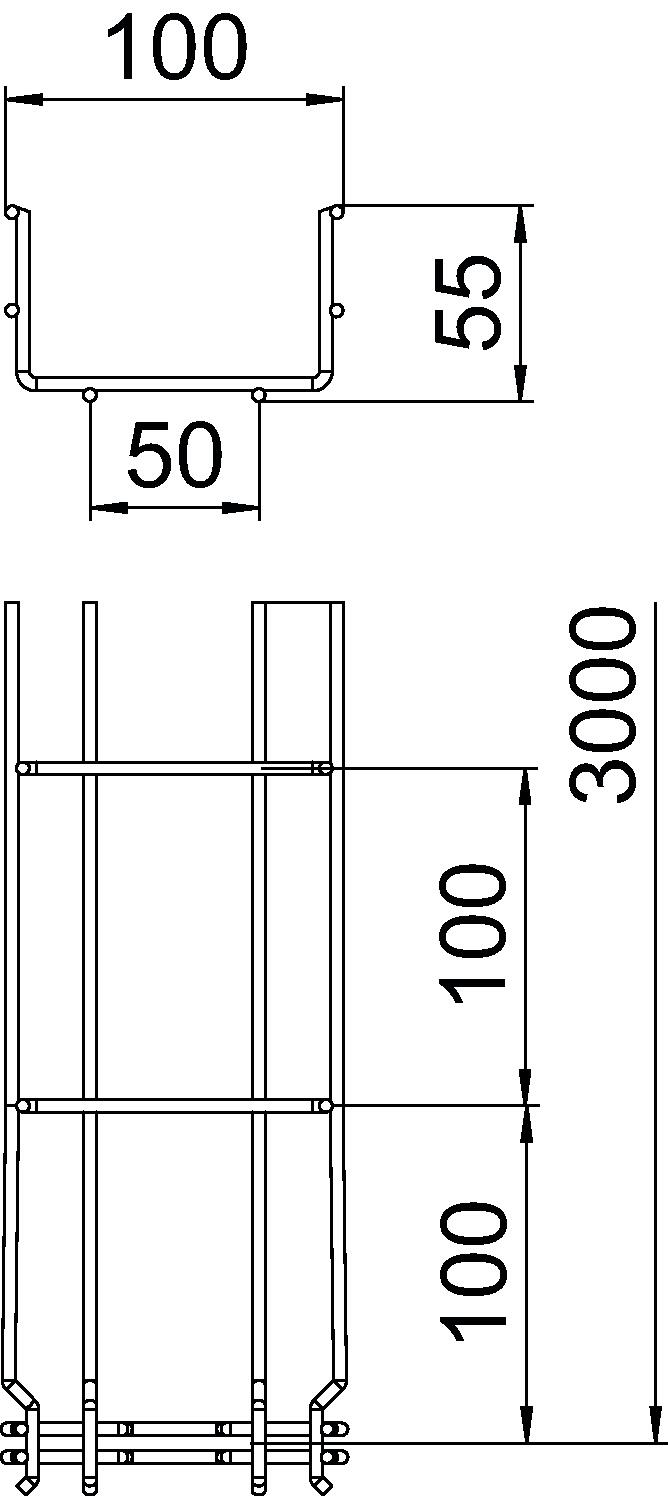

Размери

Височина	2,17 in
Височина	55 mm
Дължина	3000 mm
Размер H	58 mm

Размер B	100 mm
Ширина	100 mm
Ширина	3,94 in

Натоварвания

Отстояние 1,0 м	0,35 kN/m
Отстояние 1,5 м	0,2 kN/m

Отстояние 2,0 м	0,1 kN/m
Отстояние 2,5 м	0,1 kN/m

Въглероден отпечатък CO2 (Product Carbon Footprint)

CO2 отпечатък (GWP) от люлка до портата	3,64 кг CO2e / 1 Метър
CO₂ Footprint (GWP)	3,64 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Технически данни

Диаграма на натоварване телена скара тип GRM 55 VA

Всички типове

Всички типове

Тип	Дължина	Ширина	Височина	Диаметър на телта	Полезно сечение	Съхраняване на функционалността	Кат. №	Количество	мин. VKE
GRM 55 50 A2	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	да	6001070	m	3 m
GRM 55 100 A2	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	да	6001072	m	3 m
GRM 55 150 A2	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	да	6001074	m	3 m
GRM 55 200 A2	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	да	6001076	m	3 m
GRM 55 300 A2	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	да	6001078	m	3 m
GRM 55 400 A2	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	да	6001080	m	3 m
GRM 55 500 A2	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	не	6001082	m	3 m
GRM 55 600 A2	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	не	6001085	m	3 m

Принадлежности

Системни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Капак за телена скара, за бърз монтаж, V2A	DGRR 100 A2	6001862	m	3 m
Ъглов съединител V2A	GEV 36 A2	6016731	Брой	20 Брой

Монтажни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Разделителна стена 45 V2A	TSG 45 A2	6062025	m	3 m
Планка за отклонение на кабели V2A	KAB GR A2	6220145	Брой	10 Брой
