Телена скара GR-Magic® 55 V4A

Кат. № 6001093 | Електронен артикулен номер (EAN) 4012195166078

Кат. № / Тип

Дължина	3000 mm

Ширина

Височина	55 mm

Диаметър на телта

Полезно сечение

Съхраняване на функционалността

Описание на продукта

Описание на продукта

Телена скара с оформен съединител с височина на борда 55 mm.
Магнитно затихване чрез екраниране без капак 15 dB, с капак 25 dB.

За кабелната скара не са необходими допълнителни свързващи компоненти, те просто се поставят една в друга. Ширината на ухото възлиза на 50 x 100 mm (изключение GRM 55/50 = 20 x 100 mm).

Технически данни

Технически данни

Безболтов съединител	да
Вид на съединителя система за носене на кабели	Закрепване с щракване
Вид профил	U-образна форма
Диаметър на телта	4,8 mm
Едрогабаритно изпълнение	не
Изпълнение съединител	интегрирани съединители
Интегрирана разделителна стена	Не
Материал	Неръждаема стомана 1.4401
Неръждаема стомана, байцвана	да

Повърхност	без покритие, за допълнителна обработка
Полезно сечение	12900 mm²
Полезно сечение	129 cm²
Противопожарна защита	Съхраняване на функционалността на специфична за кабелите носеща конструкция
Размери	55x300x3000
Съхраняване на функционалността	да
Тип тест на натоварване по IEC 61537	Тип II
Цвят	неръждаема стомана

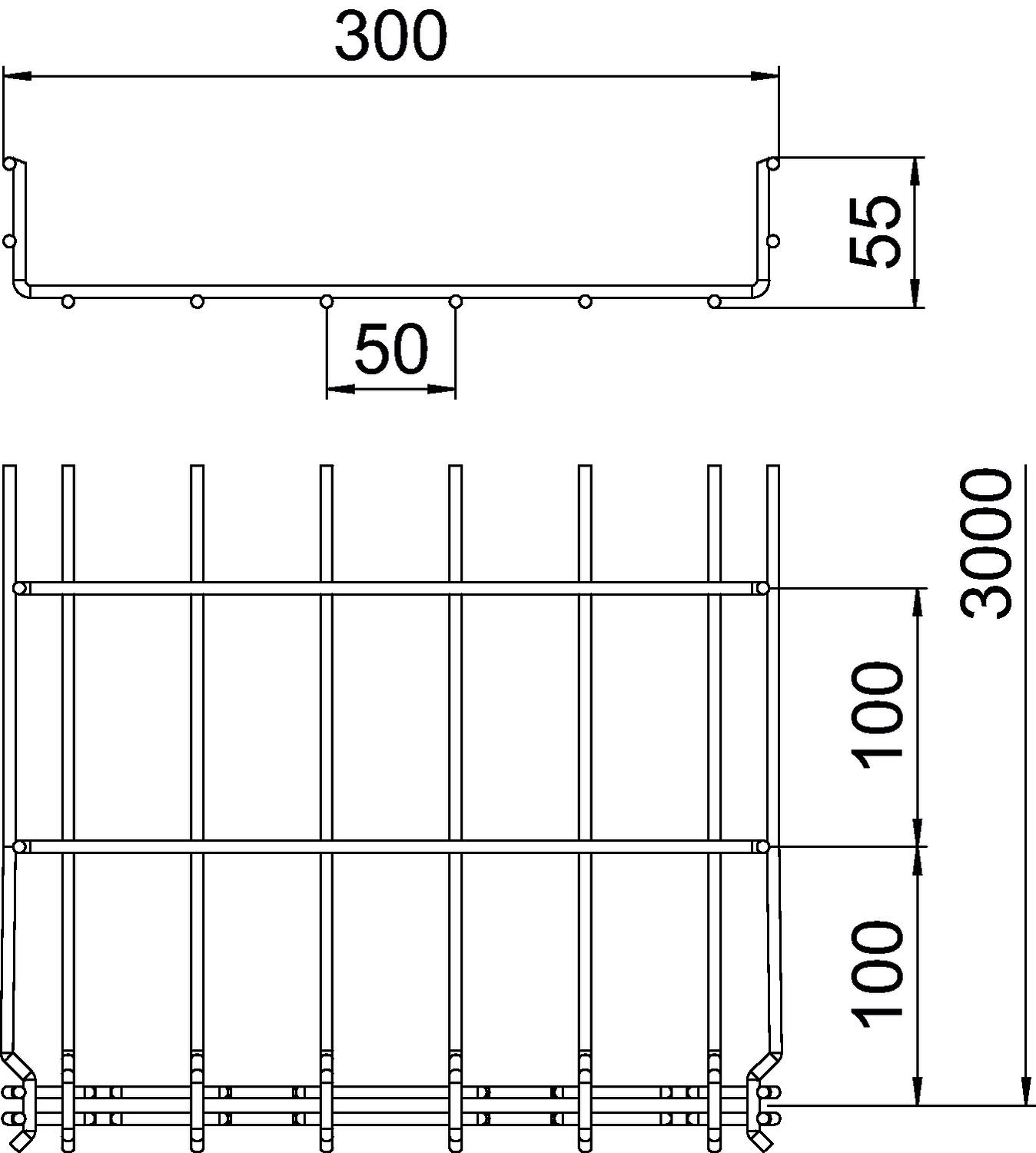

Размери

Височина	2,17 in
Височина	55 mm
Дължина	3000 mm
Размер H	58 mm

Размер B	300 mm
Ширина	11,81 in
Ширина	300 mm

Натоварвания

Отстояние 1,0 м	0,7 kN/m
Отстояние 1,5 м	0,5 kN/m

Отстояние 2,0 м	0,25 kN/m
Отстояние 2,5 м	0,2 kN/m

Въглероден отпечатък CO2 (Product Carbon Footprint)

CO2 отпечатък (GWP) от люлка до портата	9,7685 кг CO2e / 1 Метър
CO₂ Footprint (GWP)	9,7685 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Технически данни

Диаграма на натоварване телена скара тип GRM 55 VA

Всички типове

Всички типове

Тип	Дължина	Ширина	Височина	Диаметър на телта	Полезно сечение	Съхраняване на функционалността	Кат. №	Количество	мин. VKE
GRM 55 50 A4	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	да	6001087	m	3 m
GRM 55 100 A4	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	да	6001088	m	3 m
GRM 55 150 A4	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	да	6001090	m	3 m
GRM 55 200 A4	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	да	6001091	m	3 m
GRM 55 300 A4	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	да	6001093	m	3 m
GRM 55 400 A4	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	да	6001095	m	3 m
GRM 55 500 A4	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	не	6001097	m	3 m
GRM 55 600 A4	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	не	6001099	m	3 m
