Телена скара GR-Magic® F
Кат. № 6001059 | Електронен артикулен номер (EAN) 4012196324439
- Описание на продукта
-
Описание на продуктаТелена скара с оформен съединител с височина на борда 55 mm.
Магнитно затихване чрез екраниране: без капак 15 dB, с капак 25 dB.
Точни параметри към UL-сертификата - в съответното разрешително
За кабелната скара не са необходими допълнителни свързващи компоненти, те просто се поставят една в друга. Ширината на ухото възлиза на 50 x 100 mm (изключение GRM 55/50 = 20 x 100 mm).
Описание на повърхност F = предварително поцинковани проводници съгласно DIN EN 10244/2 (повърхност прибл. 10 µm).
-
- Технически данни
-
Технически данни
Безболтов съединител да Вид на съединителя система за носене на кабели Закрепване с щракване Вид профил U-образна форма Диаметър на телта 4,8 mm Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Интегрирана разделителна стена Не Материал Стомана Неръждаема стомана, байцвана не Повърхност горещо поцинковане Полезно сечение 26500 mm² Полезно сечение 265 cm² Размери 55x600x3000 Съхраняване на функционалността не Размери

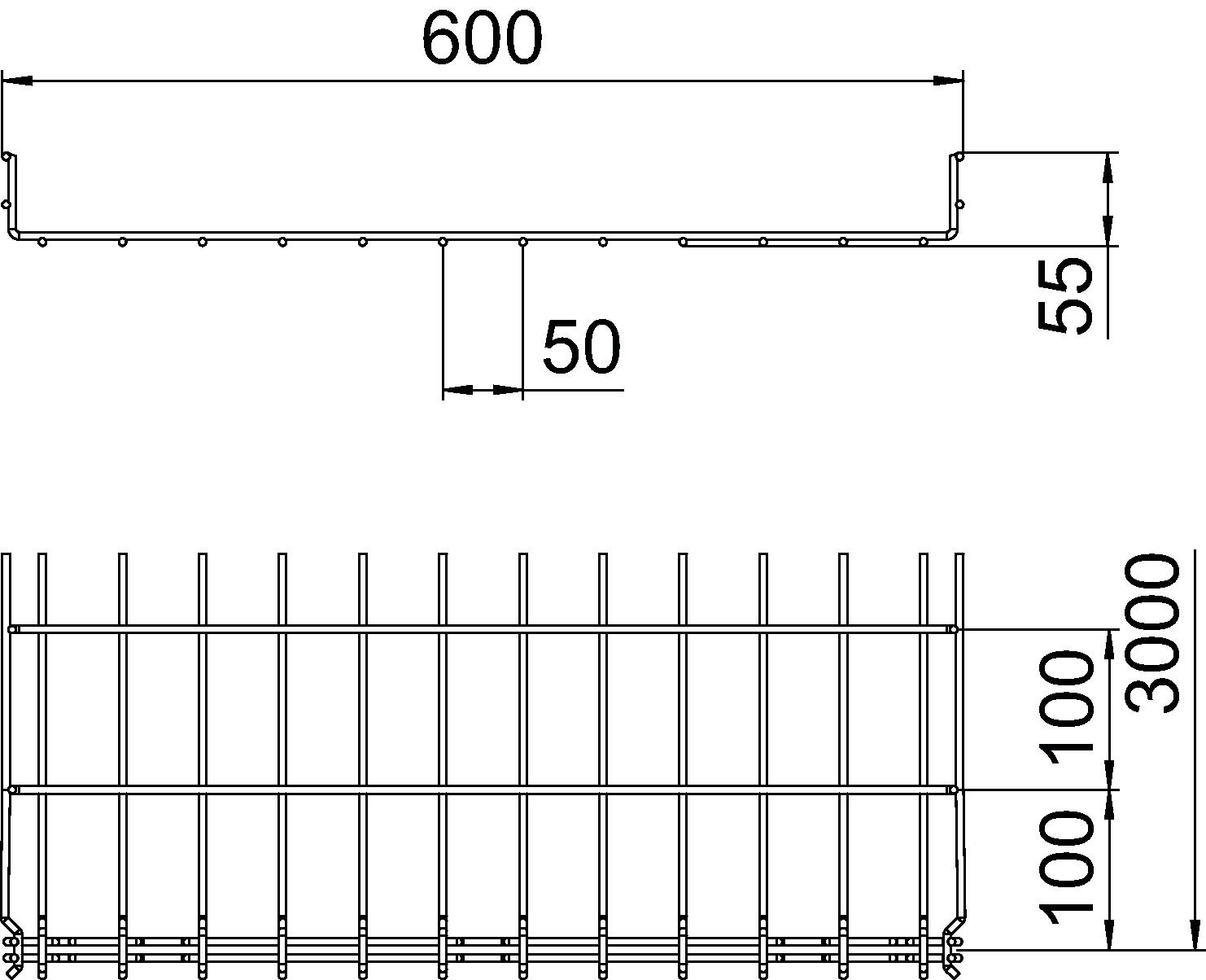

Височина 55 mm Дължина 3000 mm Размер H 58 mm Размер B 600 mm Ширина 600 mm Натоварвания
Отстояние 1,0 м 0,9 kN/m Отстояние 1,5 м 0,6 kN/m Отстояние 2,0 м 0,3 kN/m Отстояние 2,5 м 0,25 kN/m - Всички типове
