Телена скара, тежко изпълнение SGR 105 V2A

Кат. № / Тип

Дължина	3000 mm

Ширина

Височина	105 mm

Диаметър на телта	6 mm

Полезно сечение

Описание на продукта

Описание на продукта

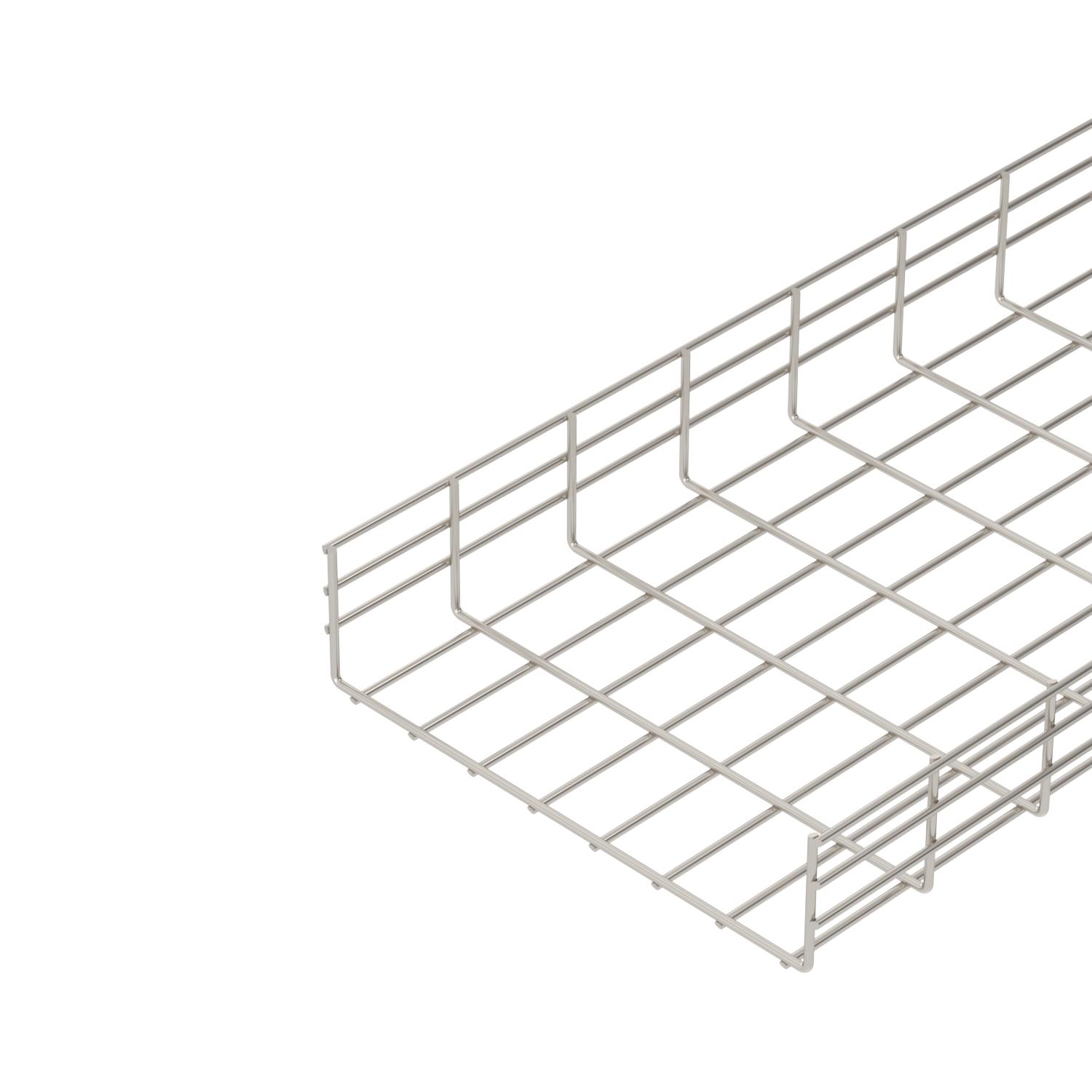

Телена скара от точково заварена стоманена тел с височина на борда 105 мм.
Магнитно затихване чрез екраниране без капак 15 dB, с капак 25 dB.

Технически данни

CO₂ отпечатък (GWP) от люлка до портата	21,6871 кг CO₂e / 1 Метър
Вид на съединителя система за носене на кабели	завинтено
Вид профил	U-образна форма
Височина	4,13 in
Височина	105 mm
Диаметър на телта	6 mm
Дължина	3000 mm
Изпълнение съединител	без съединители
Интегрирана разделителна стена	Не
Материал	Неръждаема стомана, 1.4301
Отстояние 1,0 м	3,5 kN/m
Отстояние 1,5 м	1,9 kN/m
Отстояние 2,0 м	1,2 kN/m

Отстояние 2,5 м	0,85 kN/m
Отстояние 3,0 м	0,7 kN/m
Отстояние 3,5 м	0,62 kN/m
Отстояние 4,0 м	0,45 kN/m
Повърхност	без покритие, за допълнителна обработка
Полезно сечение	363 cm²
Полезно сечение	36300 mm²
Размер B	400 mm
Размери	105x400x3000
Тип тест на натоварване по IEC 61537	Тип II
Цвят	неръждаема стомана
Ширина	400 mm
Ширина	15,75 in

Технически данни

Всички типове

Тип	Дължина	Ширина	Височина	Диаметър на телта	Полезно сечение	Кат. №	Количество	мин. VKE
SGR 105 150 A2	3000 mm	150 mm	105 mm	6 mm	130 cm²	6003623	m	3 m
SGR 105 200 A2	3000 mm	200 mm	105 mm	6 mm	175 cm²	6003625	m	3 m
SGR 105 300 A2	3000 mm	300 mm	105 mm	6 mm	268 cm²	6003627	m	3 m
SGR 105 400 A2	3000 mm	400 mm	105 mm	6 mm	363 cm²	6003629	m	3 m
SGR 105 500 A2	3000 mm	500 mm	105 mm	6 mm	459 cm²	6003631	m	3 m
SGR 105 600 A2	3000 mm	600 mm	105 mm	6 mm	554 cm²	6003633	m	3 m

Принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Съединител за челни снадки V2A, за телени скари SGR	GUV 6 A2	6016574	Брой	20 Брой
Капак, неперфориран V2A	DRLU 400 A2	6052837	m	3 m

Продукти	Тип	Кат. №	Количество	мин. VKE
Разделителна стена 85 V2A	TSG 85 A2	6062173	m	3 m
Скоба за капак, универсална V2A	DKU A2	6065600	Брой	20 Брой
Планка за отклонение на кабели V2A	KAB GR A2	6220145	Брой	10 Брой
