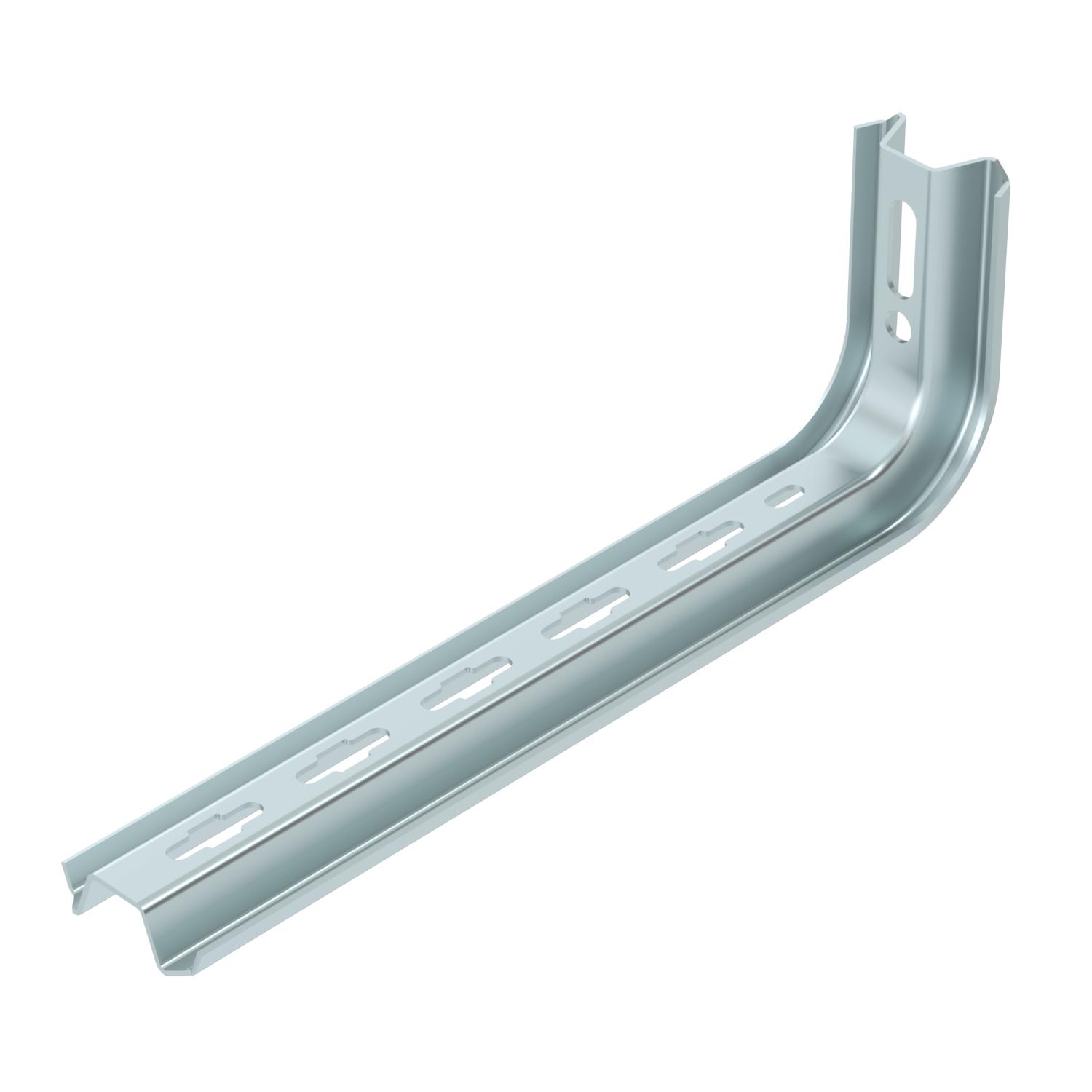

TP-хоризонтална конзола за стена и носач, FS 60 | 0,55 | цвят цинк

TP-хоризонтална конзола за стена и носач, FS

Кат. № 6364306 | Електронен артикулен номер (EAN) 4012196199273

Кат. № / Тип

Ширина	60 mm

F в kN

Цвят	цвят цинк

Описание на продукта

Описание на продукта

TP-профил за приложение като лек носач към хоризонтални бетонни тавани, в дължини 145 - 645 мм. До дължина 345 профилът се използва и като лека стенна конзола.

В комбинация конзоли тип TPSA/145 може да се реализира подсилване на таванната планка с две точки за закрепване. Важно! Ако профилът се закрепва към тавана или се монтира като подсилващ профил, от съображения за стабилност винаги се използва дистанционер DS4. При монтаж на профилите един в друг се използва болт с плоска глава тип FRS 10/25 S. При монтаж на профилите поставени един срещу друг, (напр. подсилване на главната част) се използва болт с плоска глава тип SKS 10/60.

Технически данни

Технически данни

CO2 отпечатък (GWP) от люлка до портата	1,4016 кг CO2e / 1 брой
F в kN	0,55 kN
Височина	120 mm
Дължина	345 mm
за ширина макс.	300 mm
за ширина мин.	300
Изпълнение	Хоризонтални конзоли
Материал	Стомана
Неръждаема стомана, байцвана	не

Повърхност	Лентово поцинкованe
Размер H	120 mm
Размер B	60 mm
Размер L	345 mm
Размери	B345mm
Съхраняване на функционалността	не
Цвят	цвят цинк
Ширина	60 mm

Технически данни

Диаграма на натоварване конзола TPSA

Bending of the bracket tip at permitted bracket load
Permitted bracket load in kN without man load
Load curve with bracket lengths in mm

Всички типове

Всички типове

Тип	Ширина	F в kN	Цвят	Кат. №	Количество	мин. VKE
TPSA 145 FS	60 mm	1,5 kN	цвят цинк	6364101	Брой	1 Брой
TPSA 245 FS	60 mm	0,9 kN	цвят цинк	6364209	Брой	1 Брой
TPSA 345 FS	60 mm	0,55 kN	цвят цинк	6364306	Брой	1 Брой
