TP-стенен/таванен носач FS 545 | 60 | 0,25 | 0,35 | 500 | | цвят цинк

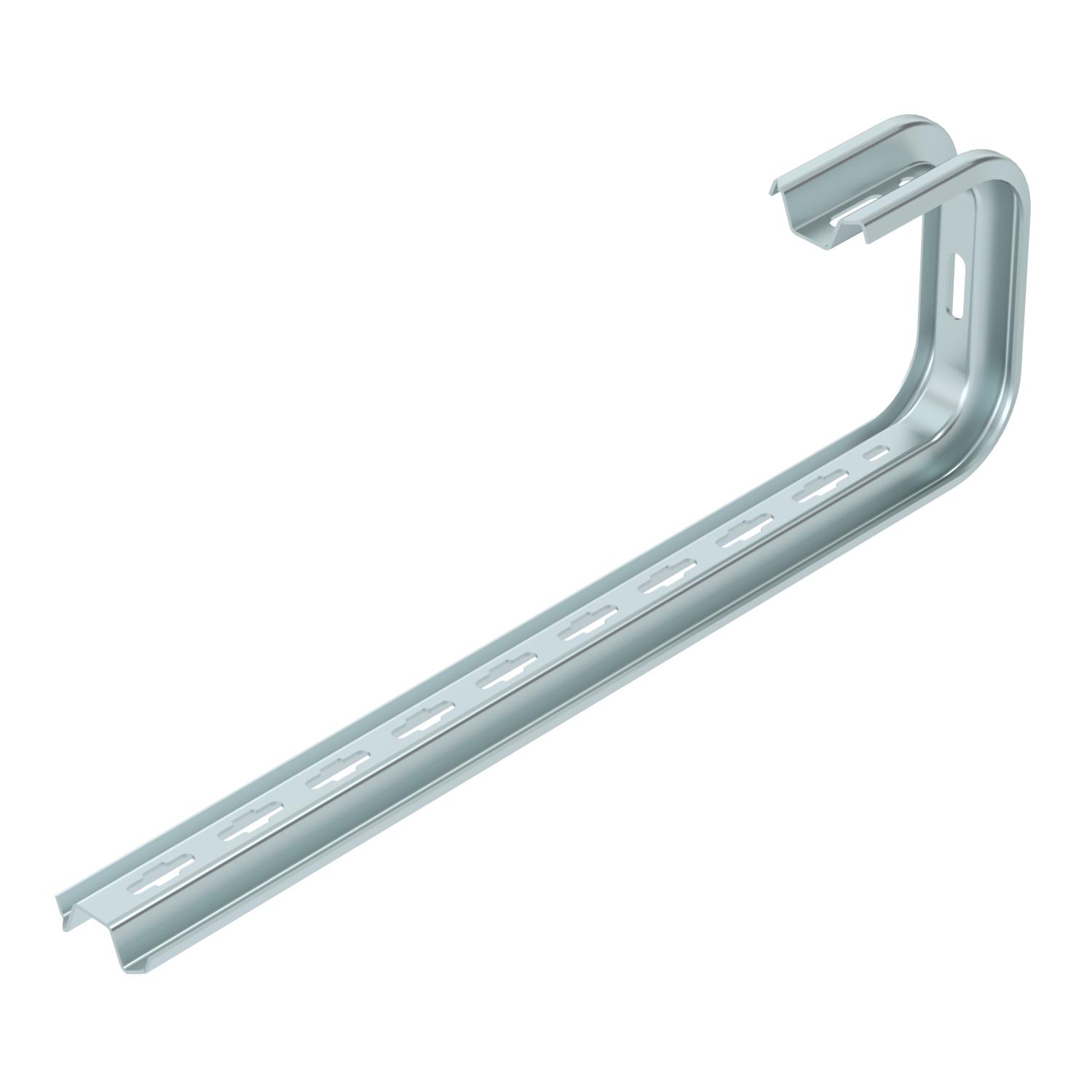

TP-стенен/таванен носач FS

Кат. № 6363829 | Електронен артикулен номер (EAN) 4012195460428

Кат. № / Тип

Ширина

Височина	60 mm

F в kN таван

F в kN стена

за ширина макс.

Цвят	цвят цинк

Описание на продукта

Описание на продукта

TP-носач за универсално закрепване на стена и на таван.

Важно! Когато скобата се закрепва директно към стената или към тавана, по съображения за стабилност винаги трябва да се използва дистанционният елемент тип DS 4.

Макс. височина на страните на кабелоносещата система е 60 mm.

Технически данни

Технически данни

F в kN стена	0,35 kN
F в kN таван	0,25 kN
за ширина макс.	500 mm
за ширина мин.	500
Изпълнение	Стенен/таванен носач
Материал	Стомана
Повърхност	Лентово поцинкованe
Приложение за кабелна скара	да

Приложение за кабелна стълба	да
Приложение за телена скара	да
Продуктова серия	TP Series
Размери	B545mm
Регулиращ се	не
Съответствие с ROHS	да
Съхраняване на функционалността	не
Цвят	цвят цинк

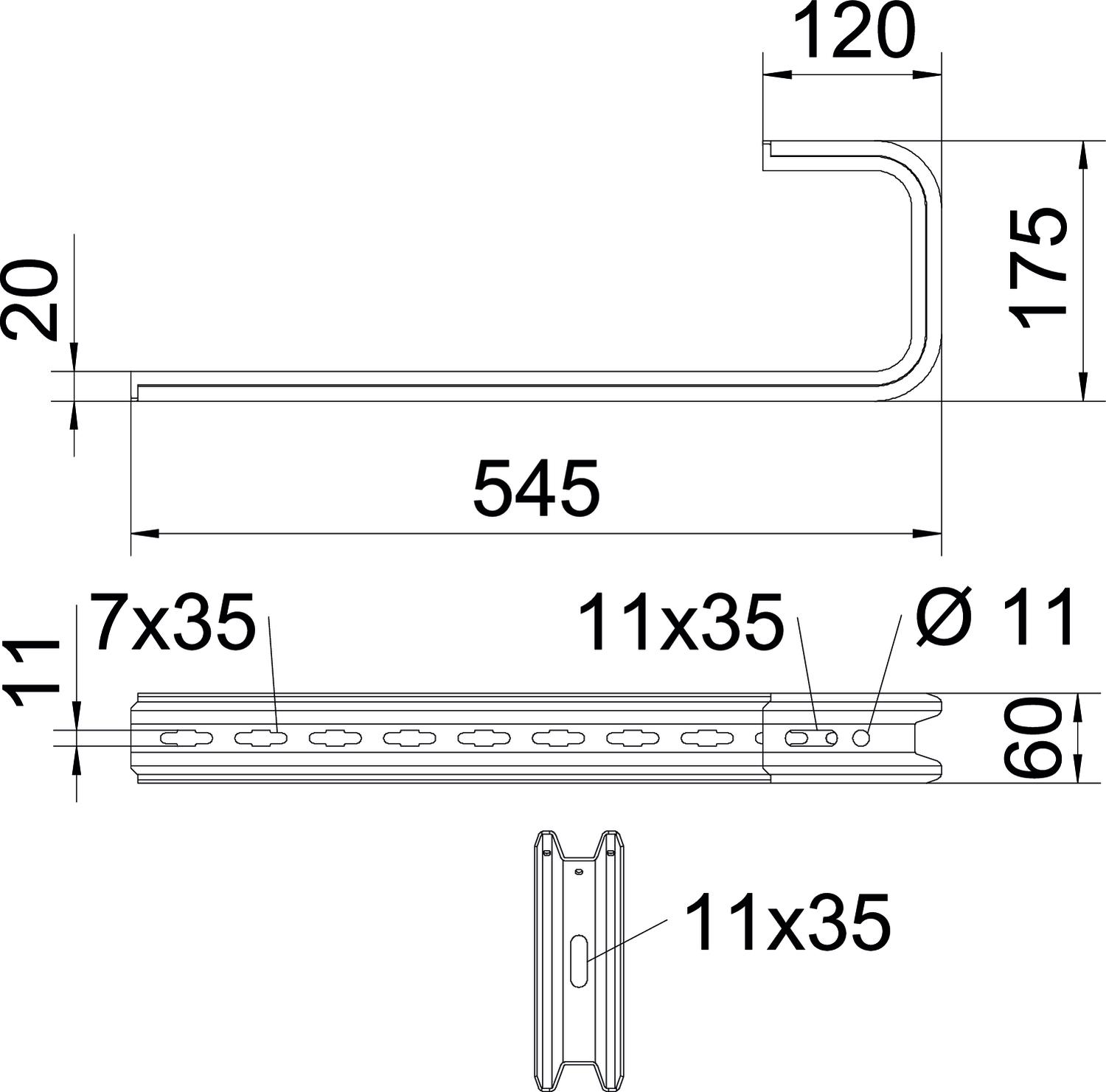

Размери

Височина	60 mm
Дължина	545 mm
Размер H	175 mm

Размер B	545 mm
Ширина	545 mm

Въглероден отпечатък CO2 (Product Carbon Footprint)

CO2 отпечатък (GWP) от люлка до портата	2,5097 кг CO2e / 1 брой
CO₂ Footprint (GWP)	2,5097 kg CO₂e
Declared Unit	Units

Declared Unit Quantity	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Технически данни

Диаграма на натоварване таванна конзолa TPD

Bending of the bracket tip at permitted bracket load
Permitted bracket load in kN without man load
Load curve with bracket lengths in mm

Всички типове

Всички типове

Тип	Ширина	Височина	F в kN таван	F в kN стена	за ширина макс.	Цвят	Кат. №	Количество	мин. VKE
TPD 145 FS	145 mm	60 mm	1,3 kN	1,4 kN	100 mm	цвят цинк	6363806	Брой	1 Брой
TPD 245 FS	245 mm	60 mm	0,8 kN	0,87 kN	200 mm	цвят цинк	6363814	Брой	1 Брой
TPD 345 FS	345 mm	60 mm	0,5 kN	0,55 kN	300 mm	цвят цинк	6363822	Брой	1 Брой
TPD 445 FS	445 mm	60 mm	0,35 kN	0,45 kN	400 mm	цвят цинк	6363826	Брой	1 Брой
TPD 545 FS	545 mm	60 mm	0,25 kN	0,35 kN	500 mm	цвят цинк	6363829	Брой	1 Брой
