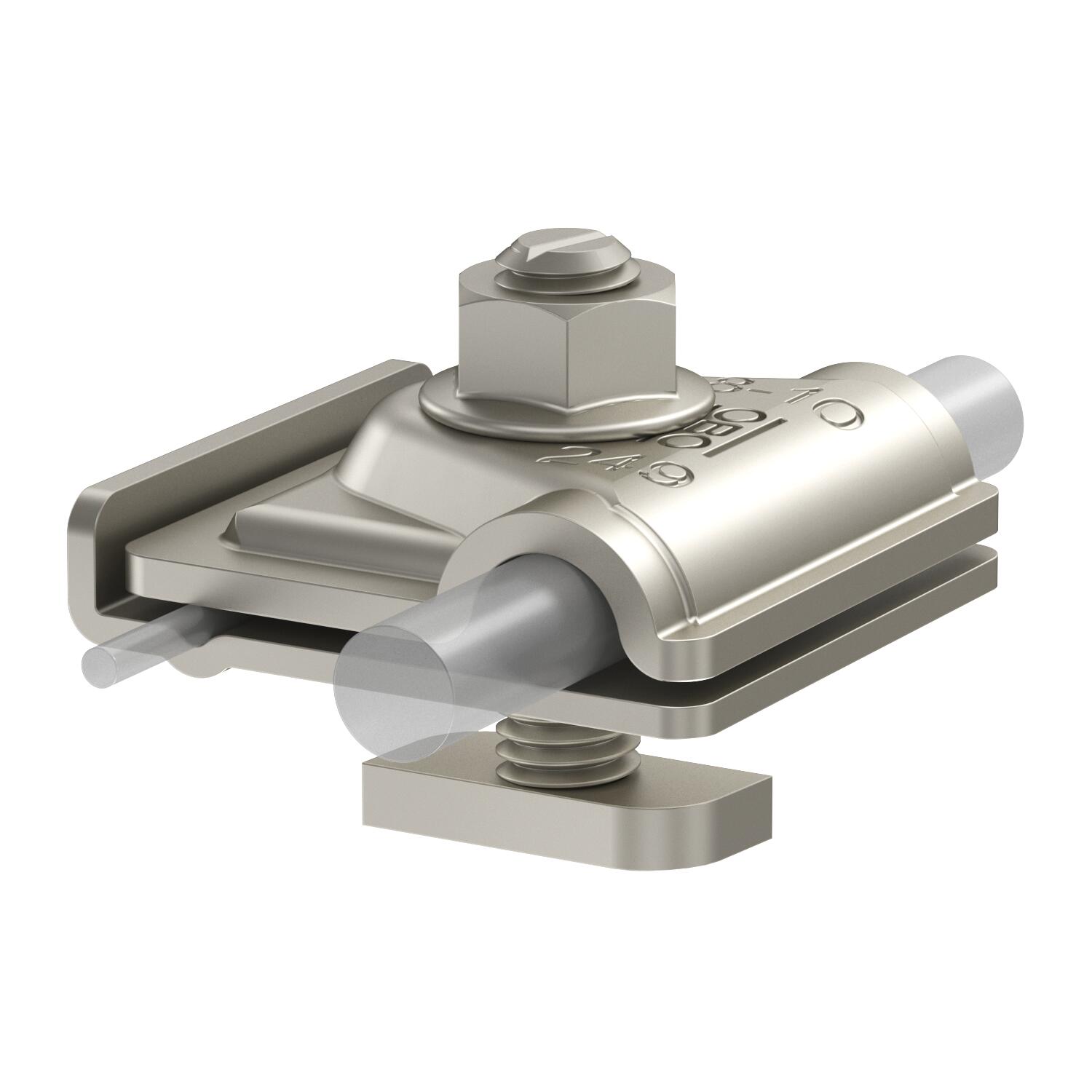

Заземителна клема за монтажни системи за фотоволтаични инсталации
Кат. № 5051520 | Електронен артикулен номер (EAN) 4012197368715
- Описание на продукта
-
Описание на продуктаPre-mounted earthing terminal for the inclusion of PV mounting systems in the equipotential bonding. Suitable for the inclusion of the PV mounting systems in an external lightning protection system.
• Lightning current-compatible up to 100 kA (10/350)
• Rapid mounting through integrated spring mechanism
• For round conductor fastening RD 8–10
• To fasten single/multi-wire cables: 6–50 mm²
• For profiles with 10 mm groove
• Meets the requirements of DIN EN 62561-1
-
- Технически данни
-
Технически данни
Вид на закрепващия болт Затягащ винт Вид на съединителя Многофункционална свръзваща клема Диаметър на объл проводник 1 макс. 10 mm Диаметър на объл проводник 1 мин. 8 mm Капацитет за ток от мълния H/100 kA Материал Неръждаема стомана, 1.4301 Подходящи за свързване Други Приложение Кръгъл проводник Размери 8-10mm Сглобка RD8-10 + 6-50mm² mm Съответствие с ROHS да Цвят неръждаема стомана Размери

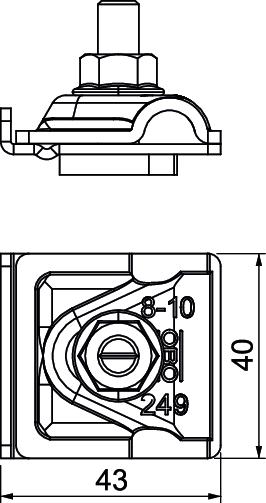

Височина 34 mm Дължина 40 mm Ширина 43 mm Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 0,5919 кг CO2e / 1 брой CO₂ Footprint (GWP) 0,5919 kg CO₂e Declared Unit Units Declared Unit Quantity 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 - Всички типове
- Изтегляния
-
Спецификация 249 PV10 6-50V2A / 5051520 , 0.15MB , pdfREACH Декларация за съответствие 249 PV10 6-50V2A / 5051520 , 0.12MB , pdfRoHS Декларация за съответствие 249 PV10 6-50V2A / 5051520 , 0.13MB , pdfРъководство за монтаж PV mounting systems Magic PV Flat Basic , 7.53MB , pdfРъководство за монтаж PV mounting systems Magic PV Flat Glue , 3.57MB , pdfРъководство за монтаж PV mounting systems for pitched roofs , 3.91MB , pdfРъководство за монтаж PV mounting systems Magic PV Pitch on trapezoidal roofs , 2.45MB , pdf
