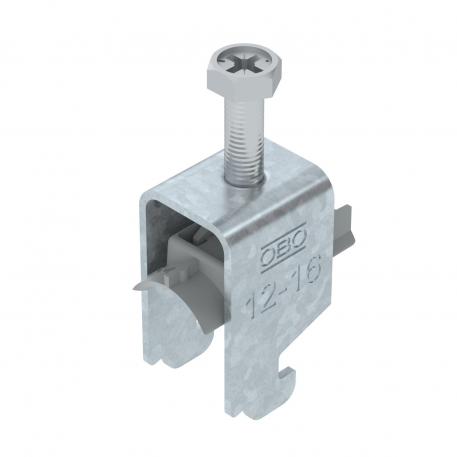

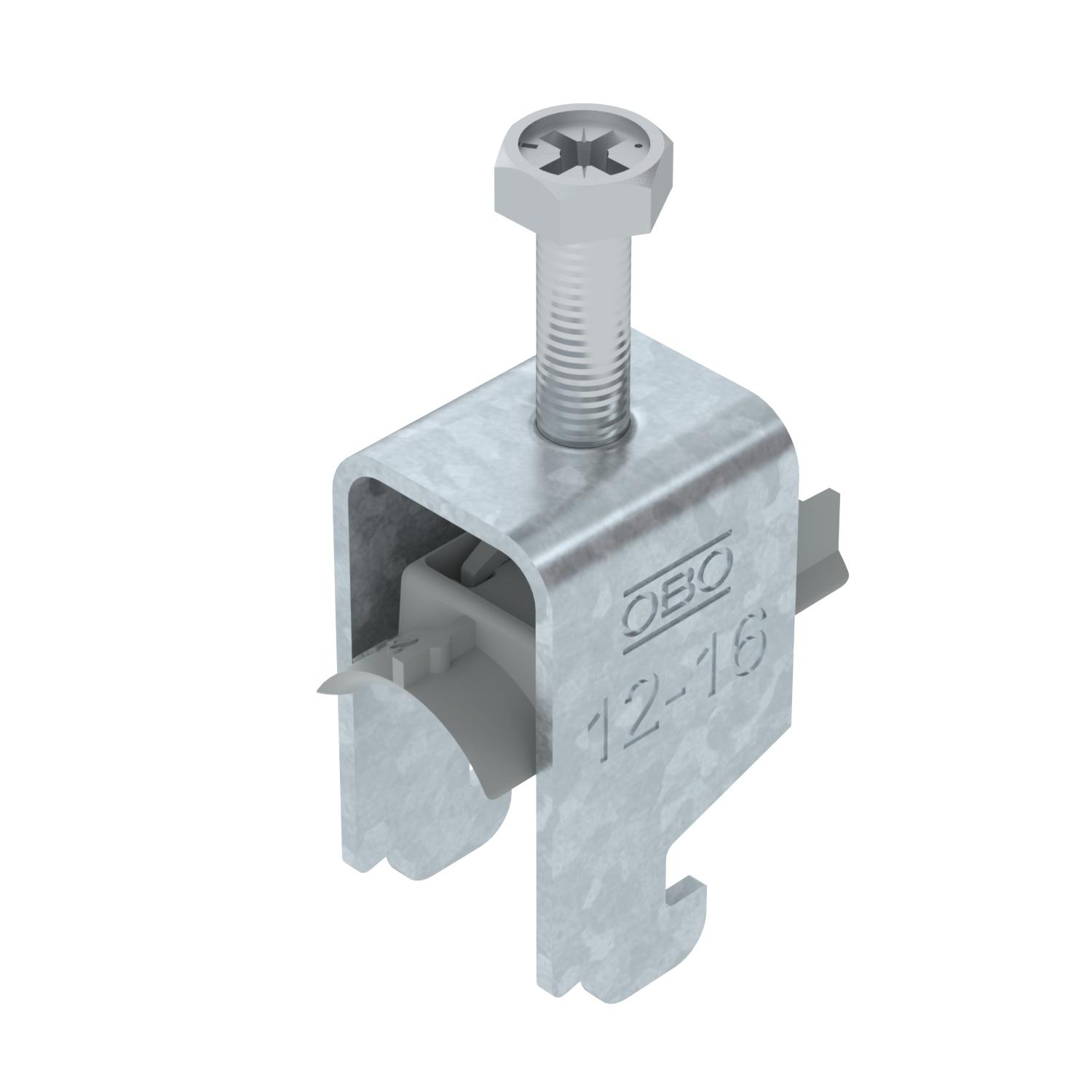

BBS-скоба 2056 N за кабелен сноп, единична, с пластмасова притискаща пластина, FT
Кат. № 1187208 | Електронен артикулен номер (EAN) 4012196852772
- Описание на продукта
-
Описание на продуктаBBS-скоба N-образен захват, притискаща пластина от полипропилен. За вертикален и хоризонтален монтаж на 1 кабел към C-профилна шина. за ширината на шлица 11-12 мм С болт на притискащата пластина с универсална шестостенна глава SW10, с прав и кръстат шлиц. Подходящи за монтаж на закрито и открито. Препоръчителна е употребата на насрещна пластина.
-
- Технически данни
-
Технически данни

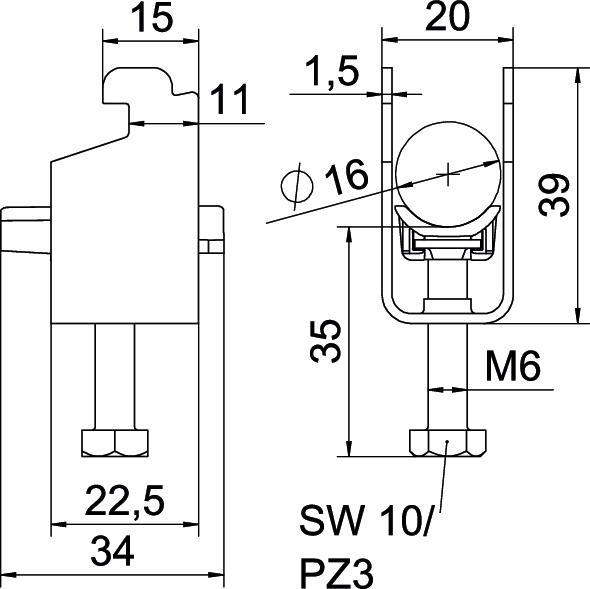

CO2 отпечатък (GWP) от люлка до портата 0,0725 кг CO₂e / 1 брой без халогени да Брой кабели/тръби 1 Вид монтаж Профилна шина Височина 39 mm Външен размер - дължина 34 mm Дебелина на ламарината 1,5 mm Дължина 22,5 mm за диаметър на тръба макс. 16 mm за диаметър на тръба мин. 12 mm за шина с ширина на шлица (с интервал) макс. 12 mm за шина с ширина на шлица (с интервал) мин. 11 mm Качество на материала на пластината Полипропилен Макс. въртящ момент на затягане 3 Nm Материал Стомана Материал Стомана Материал на пластината Пластмаса Обхват на захващане D макс. 16 mm Обхват на захващане D мин. 12 mm Повърхност горещо поцинковане Повърхност Горещо поцинкованe чрез потапяне Размер G (mm) M6 Размер H 39 mm Размер A 22,5 mm Размер B 20 mm Размер C 34 mm Размер L 35 mm Размер t 1,5 mm Размери 12-16mm Резба M6 С насрещна пластина не С пластмасова планка да Ширина 20 mm Ширина на шлица 10 mm - Всички типове
-
Всички типове
- Изтегляния
-
Спецификация BS-N1-K-16 FT / 1187208 , 0.17MB , pdfСборник с инструкции The new clamp clip portfolio , 3.14MB , pdfЕС Декларация за съответствие BS-N1-K-16 FT / 1187208 , 0.14MB , pdfДекларация за съответствие Великобритания BS-N1-K-16 FT / 1187208 , 0.09MB , pdfREACH Декларация за съответствие BS-N1-K-16 FT / 1187208 , 0.12MB , pdfRoHS Декларация за съответствие BS-N1-K-16 FT / 1187208 , 0.12MB , pdfРъководство за монтаж Clamp clip N foot, plastic , 3.10MB , pdf
