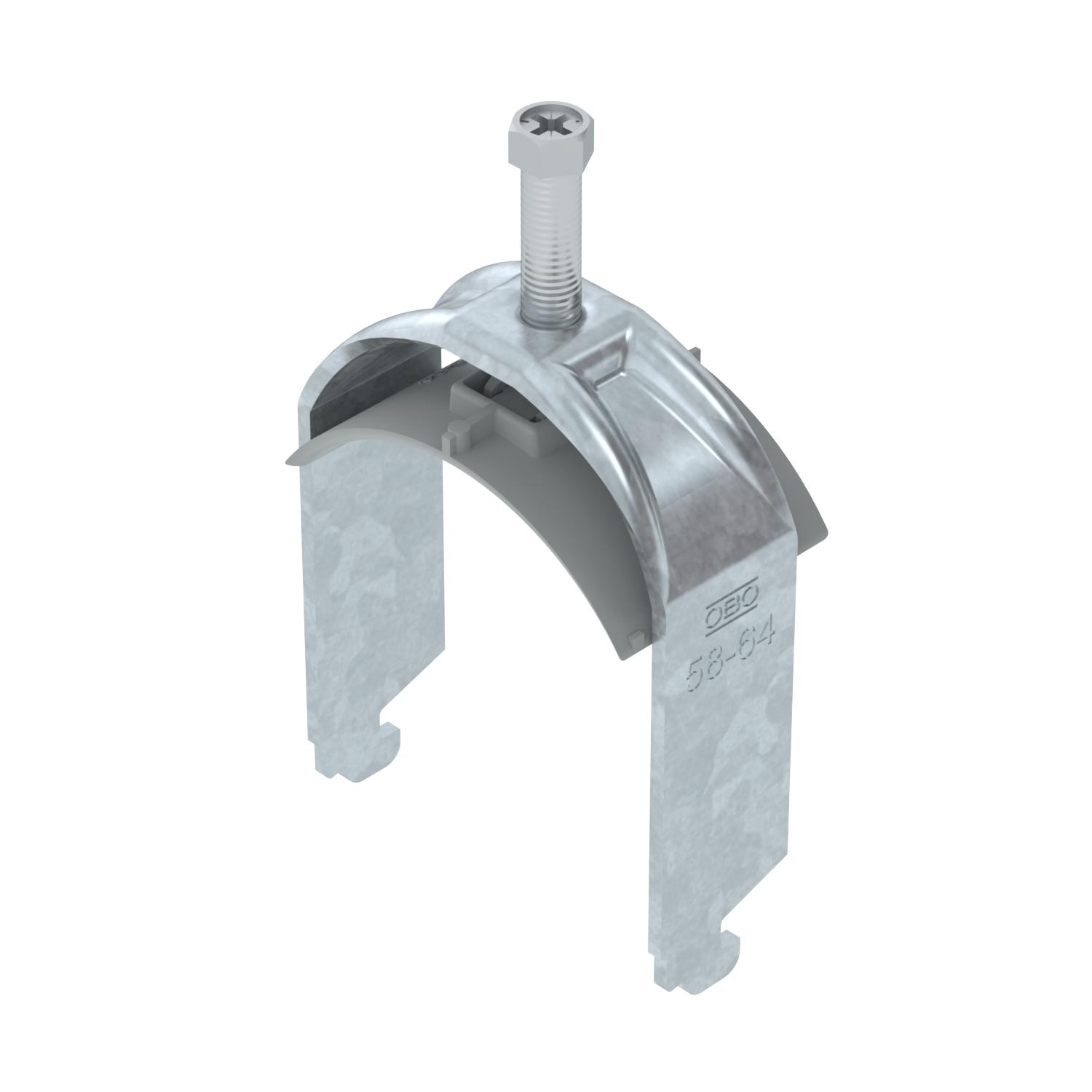

BBS-скоба 2056 N за кабелен сноп, единична, с пластмасова притискаща пластина, FT
Кат. № 1187256 | Електронен артикулен номер (EAN) 4012196852994
- Описание на продукта
-
Описание на продуктаBBS-скоба N-образен захват, притискаща пластина от полипропилен. За вертикален и хоризонтален монтаж на 1 кабел към C-профилна шина. за ширината на шлица 11-12 мм С болт на притискащата пластина с универсална шестостенна глава SW10, с прав и кръстат шлиц. Подходящи за монтаж на закрито и открито. Препоръчителна е употребата на насрещна пластина.
-
- Технически данни
-
Технически данни

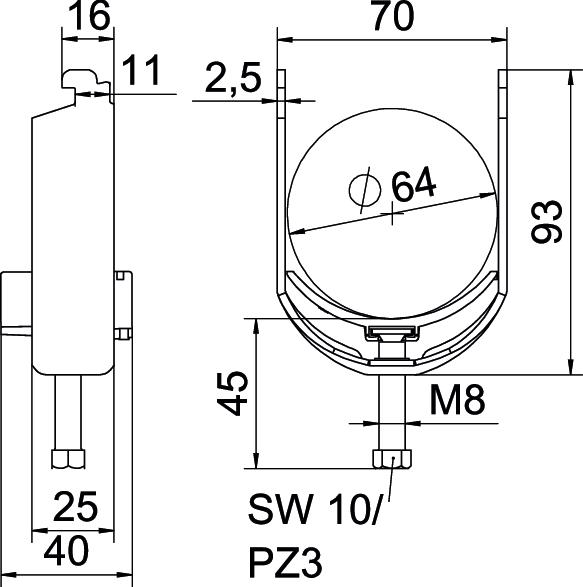

CO2 отпечатък (GWP) от люлка до портата 0,3007 кг CO₂e / 1 брой без халогени да Брой кабели/тръби 1 Вид монтаж Профилна шина Височина 93 mm Външен размер - дължина 40 mm Дебелина на ламарината 2,5 mm Дължина 25 mm за диаметър на тръба макс. 64 mm за диаметър на тръба мин. 58 mm за шина с ширина на шлица (с интервал) макс. 12 mm за шина с ширина на шлица (с интервал) мин. 11 mm Качество на материала на пластината Полипропилен Макс. въртящ момент на затягане 5 Nm Материал Стомана Материал Стомана Материал на пластината Пластмаса Обхват на захващане D макс. 64 mm Обхват на захващане D мин. 58 mm Повърхност Горещо поцинкованe чрез потапяне Повърхност горещо поцинковане Размер G (mm) M8 Размер H 93 mm Размер A 25 mm Размер B 70 mm Размер C 40 mm Размер L 45 mm Размер t 2,5 mm Размери 58-64mm Резба M8 С насрещна пластина не С пластмасова планка да Ширина 70 mm Ширина на шлица 10 mm - Всички типове
-
Всички типове
- Изтегляния
-
Спецификация BS-N1-K-64 FT / 1187256 , 0.19MB , pdfСборник с инструкции The new clamp clip portfolio , 3.14MB , pdfЕС Декларация за съответствие BS-N1-K-64 FT / 1187256 , 0.14MB , pdfДекларация за съответствие Великобритания BS-N1-K-64 FT / 1187256 , 0.09MB , pdfREACH Декларация за съответствие BS-N1-K-64 FT / 1187256 , 0.12MB , pdfRoHS Декларация за съответствие BS-N1-K-64 FT / 1187256 , 0.12MB , pdfРъководство за монтаж Clamp clip N foot, plastic , 3.10MB , pdf
