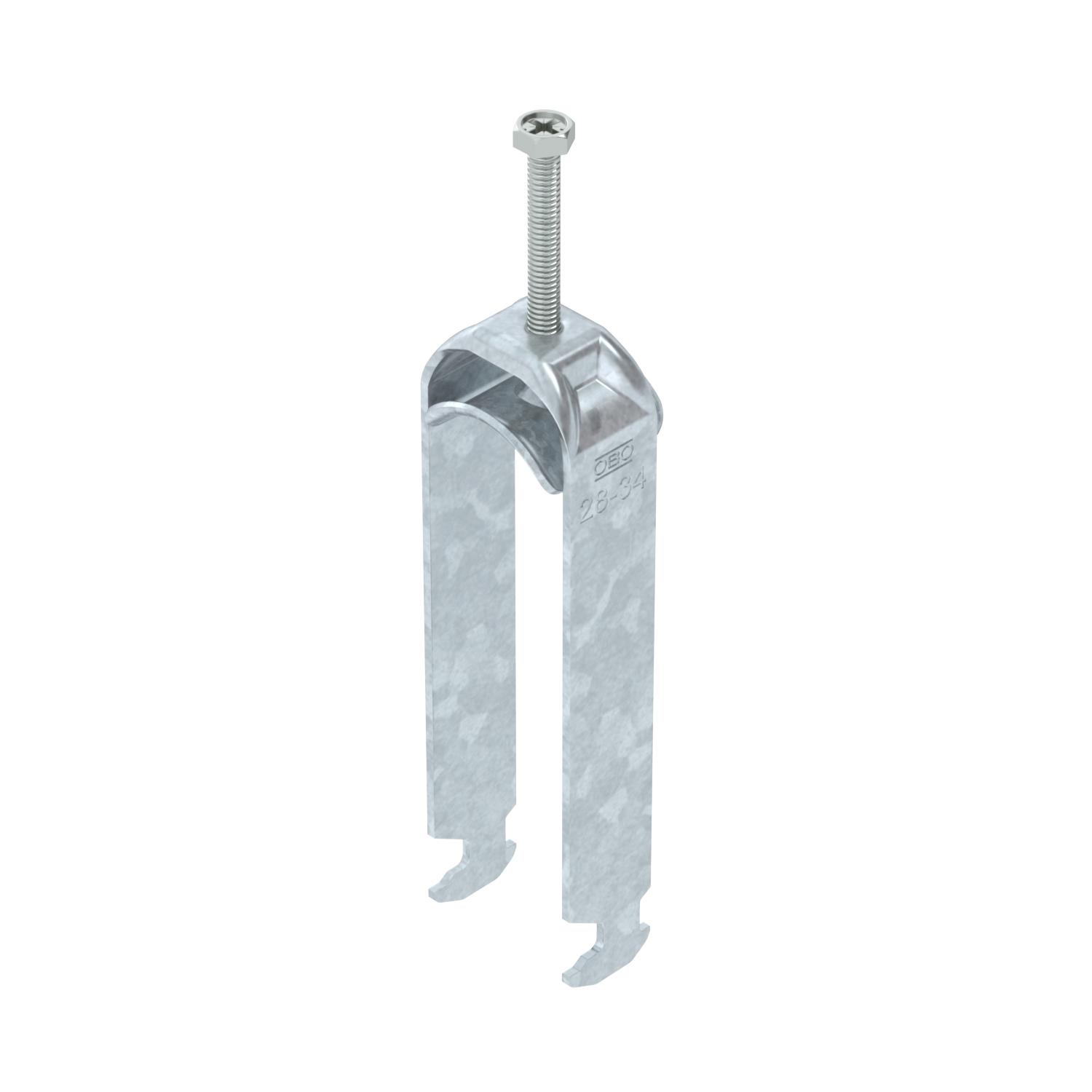

BBS-скоба 2056 за кабелен сноп, тройна, с метална притискаща пластина, FT
Кат. № 1186031 | Електронен артикулен номер (EAN) 4012196848669
- Описание на продукта
-
Описание на продуктаBBS-скоба Т-образен захват, с метална притискаща пластинa със заоблени ръбове. За вертикален и хоризонтален монтаж на 3 кабела към C-профилна шина. За ширината на шлица 16-17 мм С болт на притискащата пластина с универсална шестостенна глава SW10, с прав и кръстат шлиц. Подходящи за монтаж на закрито и открито. Повече кабели трябва да бъдат разделяни с двойни пластини. Препоръчителна е употребата на насрещна пластина.
-
- Технически данни
-
Технически данни

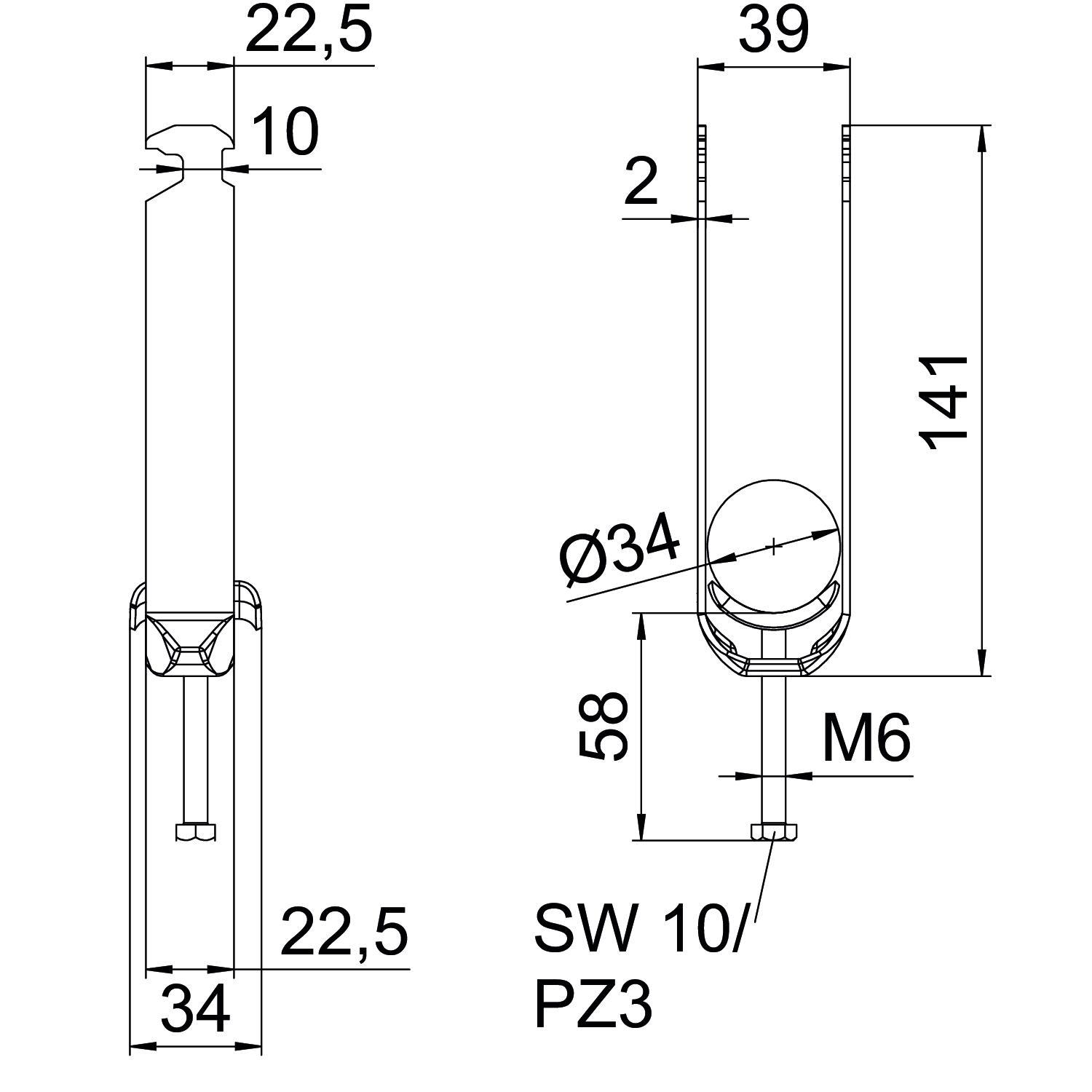

CO2 отпечатък (GWP) от люлка до портата 0,3512 кг CO₂e / 1 брой без халогени да Брой кабели/тръби 3 Вид монтаж Профилна шина Височина 141 mm Външен размер - дължина 34 mm Дебелина на ламарината 2 mm Дължина 22,5 mm за диаметър на тръба макс. 34 mm за диаметър на тръба мин. 28 mm за шина с ширина на шлица (с интервал) макс. 17 mm за шина с ширина на шлица (с интервал) мин. 16 mm Макс. въртящ момент на затягане 3 Nm Материал Стомана Материал Стомана Материал на пластината Стомана Обхват на захващане D макс. 34 mm Обхват на захващане D мин. 28 mm Повърхност горещо поцинковане Повърхност Горещо поцинкованe чрез потапяне Размер G (mm) M6 Размер H 141 mm Размер A 22,5 mm Размер B 39 mm Размер C 34 mm Размер L 58 mm Размер t 2 mm Размери 28-34mm Резба M6 С метална притискаща пластина да С насрещна пластина не С пластмасова планка не Съхраняване на функционалността да Ширина 39 mm Ширина на шлица 10 mm - Всички типове
- Изтегляния
-
Спецификация BS-H3-M-34 FT / 1186031 , 0.22MB , pdfЕС Декларация за съответствие BS-H3-M-34 FT / 1186031 , 0.14MB , pdfДекларация за съответствие Великобритания BS-H3-M-34 FT / 1186031 , 0.09MB , pdfРъководство за монтаж Clamp clip H foot, metal , 3.04MB , pdf
