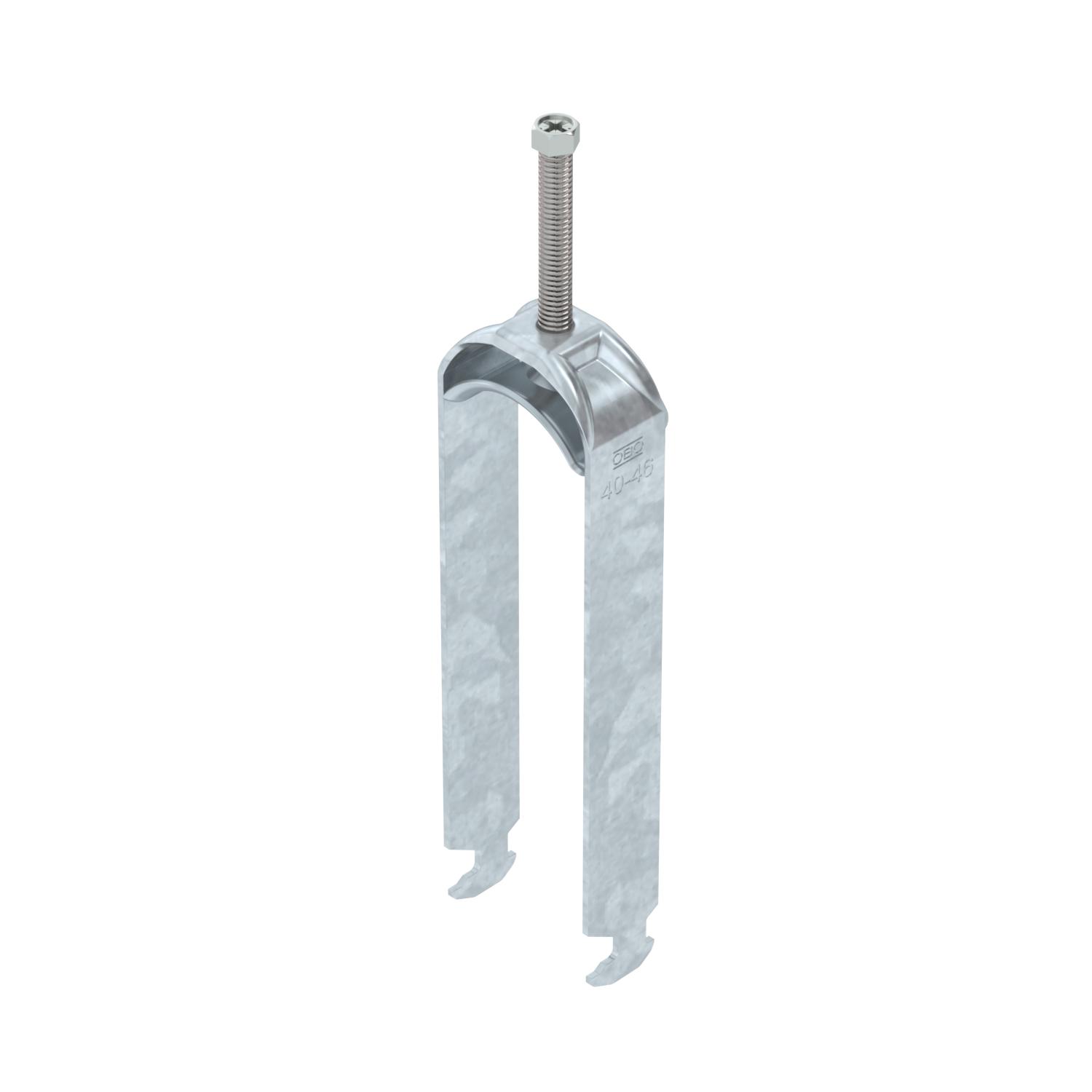

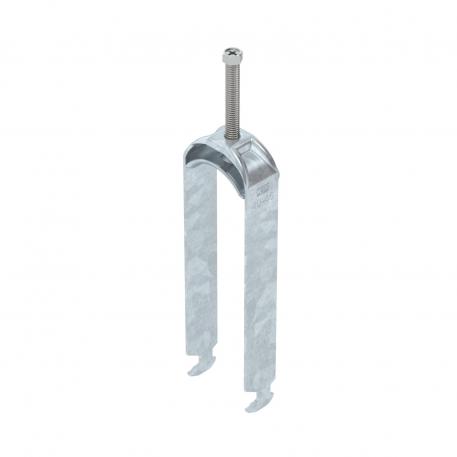

BBS-скоба 2056 за кабелен сноп, тройна, с метална притискаща пластина, FT
Кат. № 1186044 | Електронен артикулен номер (EAN) 4012196848720
- Описание на продукта
-
Описание на продуктаBBS-скоба Т-образен захват, с метална притискаща пластинa със заоблени ръбове. За вертикален и хоризонтален монтаж на 3 кабела към C-профилна шина. За ширината на шлица 16-17 мм С болт на притискащата пластина с универсална шестостенна глава SW10, с прав и кръстат шлиц. Подходящи за монтаж на закрито и открито. Повече кабели трябва да бъдат разделяни с двойни пластини. Препоръчителна е употребата на насрещна пластина.
-
- Технически данни
-
Технически данни

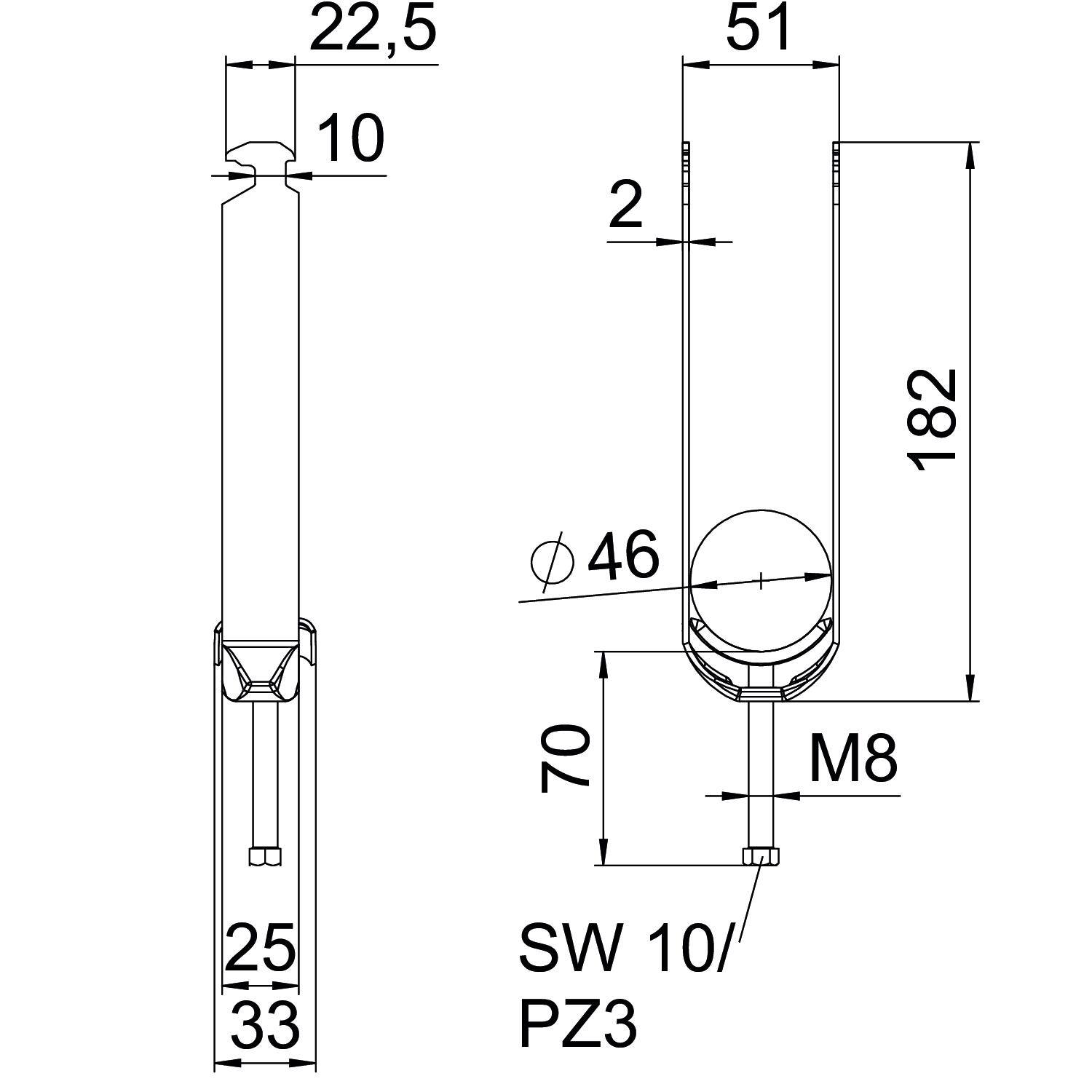

CO2 отпечатък (GWP) от люлка до портата 0,5117 кг CO₂e / 1 брой без халогени да Брой кабели/тръби 3 Вид монтаж Профилна шина Височина 182 mm Външен размер - дължина 33 mm Дебелина на ламарината 2 mm Дължина 25 mm за диаметър на тръба макс. 46 mm за диаметър на тръба мин. 40 mm за шина с ширина на шлица (с интервал) макс. 17 mm за шина с ширина на шлица (с интервал) мин. 16 mm Макс. въртящ момент на затягане 5 Nm Материал Стомана Материал Стомана Материал на пластината Стомана Обхват на захващане D макс. 46 mm Обхват на захващане D мин. 40 mm Повърхност Горещо поцинкованe чрез потапяне Повърхност горещо поцинковане Размер G (mm) M8 Размер H 182 mm Размер A 25 mm Размер B 51 mm Размер C 33 mm Размер L 70 mm Размер t 2 mm Размери 40-46mm Резба M8 С метална притискаща пластина да С насрещна пластина не С пластмасова планка не Съхраняване на функционалността да Ширина 51 mm Ширина на шлица 10 mm - Всички типове
- Изтегляния
-
Спецификация BS-H3-M-46 FT / 1186044 , 0.22MB , pdfЕС Декларация за съответствие BS-H3-M-46 FT / 1186044 , 0.14MB , pdfДекларация за съответствие Великобритания BS-H3-M-46 FT / 1186044 , 0.09MB , pdfРъководство за монтаж Clamp clip H foot, metal , 3.04MB , pdf
