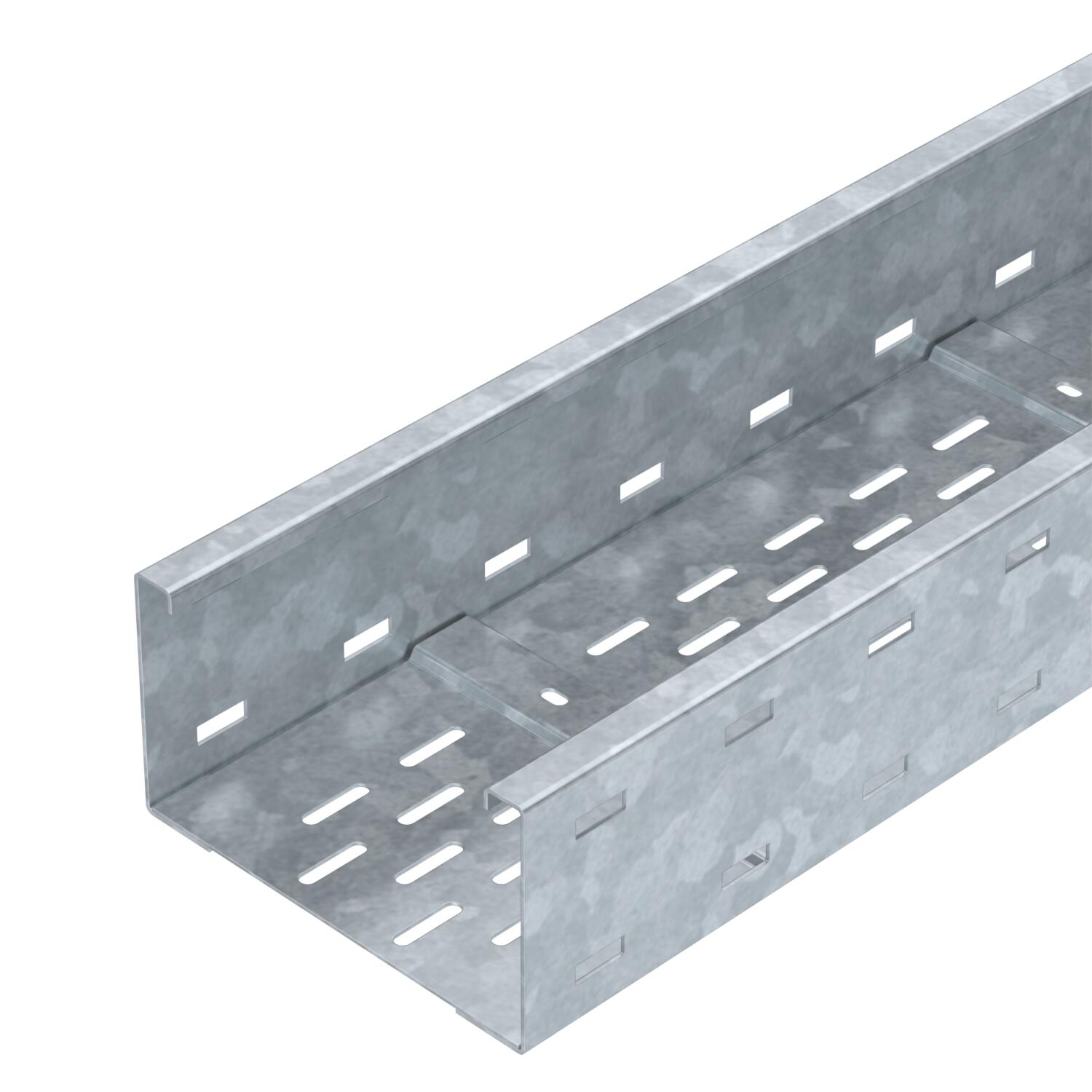

Едрогабаритна кабелна скара WKSG 110 FT

Кат. № / Тип

Съхраняване на функционалността	не

Дължина	6000 mm

Ширина

Дебелина на ламарината	2 mm

Описание на продукта

Описание на продукта

Система перфорирани едрогабаритни кабелни скари с височина на борда 110 мм.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.

Надлъжните съединители WRVL 110 се поръчват отделно.

Технически данни

Вид на съединителя система за носене на кабели	завинтено
Дебелина на ламарината	2 mm
Едрогабаритно изпълнение	да
Изпълнение съединител	без съединители
Магнитно затихване чрез екраниране без капак	20 dB
Магнитно затихване чрез екраниране с капак	50 dB
Материал	Стомана
Монтажни отвори в основата	да
Неръждаема стомана, байцвана	не

Повърхност	Горещо поцинкованe чрез потапяне
Полезна дължина	6000 mm
Полезно сечение	202 cm²
Полезно сечение	20200 mm²
Размер	110 x 200
Размери	110x200x6000
Странична перфорация	да
Съхраняване на функционалността	не
Цвят	цвят цинк

Размер L	6000 mm
Ширина	200 mm

CO2 отпечатък (GWP) от люлка до портата	15,9014 кг CO2e / 1 Метър
CO₂ Footprint (GWP)	15,9014 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Технически данни

Всички типове

Тип	Съхраняване на функционалността	Дължина	Ширина	Дебелина на ламарината	Кат. №	Количество	мин. VKE
WKSG 120 FT	не	6000 mm	200 mm	2 mm	6098141	m	6 m
WKSG 130 FT	не	6000 mm	300 mm	2 mm	6098145	m	6 m
WKSG 140 FT	не	6000 mm	400 mm	2 mm	6098149	m	6 m
WKSG 150 FT	не	6000 mm	500 mm	2 mm	6098153	m	6 m
WKSG 160 FT	не	6000 mm	600 mm	2 mm	6098157	m	6 m

Принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Капак със затварящи ключета DD	WDRL 1116 20 DD	6227600	m	3 m
Надлъжен съединител 110 за едрогабаритни кабелни системи FT	WRVL 110 FT	6091180	Брой	2 Брой
Дънна планка за челни снадки DD	SSLB 200 DD	7070314	Брой	20 Брой
Шарнирен съединител 110 за едрогабаритна кабелна система FT	WRGV 110 FT	6091334	Брой	2 Брой
Ъгъл 90° 110 FT, за едрогабаритни кабелни скари	WRB 90 120 FT	6098344	Брой	1 Брой
Странично отклонение 110 FT, за едрогабаритни кабелни скари	WRAA 120 FT	6098445	Брой	1 Брой

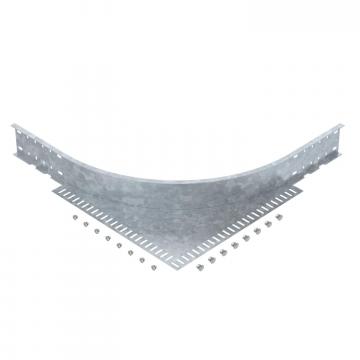

Ъглова приставка 110 FT, за едрогабаритни кабелни скари	WEAS 110 FT	6098479	Брой	1 Брой
Разделителна стена 85 DD	TSG 85 DD	6062331	m	3 m
