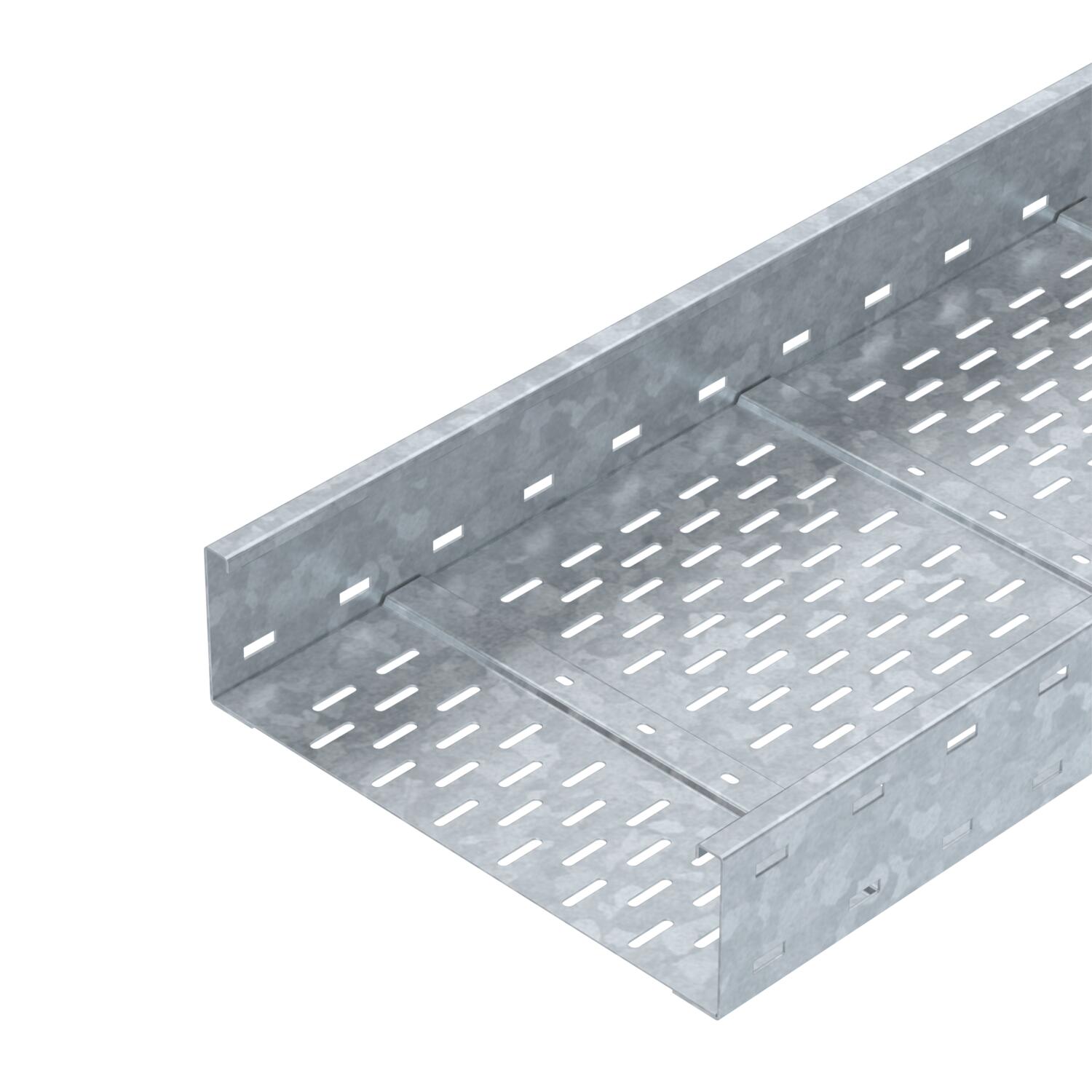

Едрогабаритна кабелна скара WKSG 110 FT
Кат. № 6098149 | Електронен артикулен номер (EAN) 4012196034277
- Описание на продукта
-
Описание на продуктаСистема перфорирани едрогабаритни кабелни скари с височина на борда 110 мм.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.
Надлъжните съединители WRVL 110 се поръчват отделно.
-
- Технически данни
-
Технически данни
Вид на съединителя система за носене на кабели завинтено Дебелина на ламарината 2 mm Едрогабаритно изпълнение да Изпълнение съединител без съединители Магнитно затихване чрез екраниране без капак 20 dB Магнитно затихване чрез екраниране с капак 50 dB Материал Стомана Монтажни отвори в основата да Неръждаема стомана, байцвана не Повърхност Горещо поцинкованe чрез потапяне Полезна дължина 6000 mm Полезно сечение 408 cm² Полезно сечение 40800 mm² Размер 110 x 400 Размери 110x400x6000 Странична перфорация да Съхраняване на функционалността не Цвят цвят цинк Размери
Височина 110 mm Дължина 6000 mm Размер B 400 mm Размер L 6000 mm Ширина 400 mm Натоварвания
Отстояние 1,5 kN/m Отстояние 3,0 м 2,9 kN/m Отстояние 3,5 м 2,43 kN/m Отстояние 4,0 м 2 kN/m Отстояние 4,5 м 1,72 kN/m Отстояние 6,0 м 1 kN/m Отстояние 7,0 м 0,7 kN/m Отстояние 8,0 м 0,4 kN/m Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 21,0082 кг CO2e / 1 Метър CO₂ Footprint (GWP) 21,0082 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Технически данни
Диаграма на натоварване голямогабаритна кабелна скара тип WKSG 110.
- Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Капак със затварящи ключета DD
WDRL 1116 40 DD 6227608 3 m
Надлъжен съединител 110 за едрогабаритни кабелни системи FT
WRVL 110 FT 6091180 2 Брой
Дънна планка за челни снадки DD
SSLB 400 DD 7070322 20 Брой
Шарнирен съединител 110 за едрогабаритна кабелна система FT
WRGV 110 FT 6091334 2 Брой
Ъгъл 90° 110 FT, за едрогабаритни кабелни скари
WRB 90 140 FT 6098352 1 Брой
Странично отклонение 110 FT, за едрогабаритни кабелни скари
WRAA 140 FT 6098453 1 Брой
Ъглова приставка 110 FT, за едрогабаритни кабелни скари
WEAS 110 FT 6098479 1 Брой
Разделителна стена 85 DD
TSG 85 DD 6062331 3 m - Изтегляния
-
