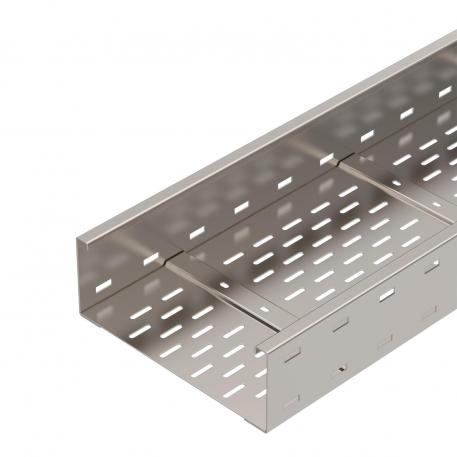

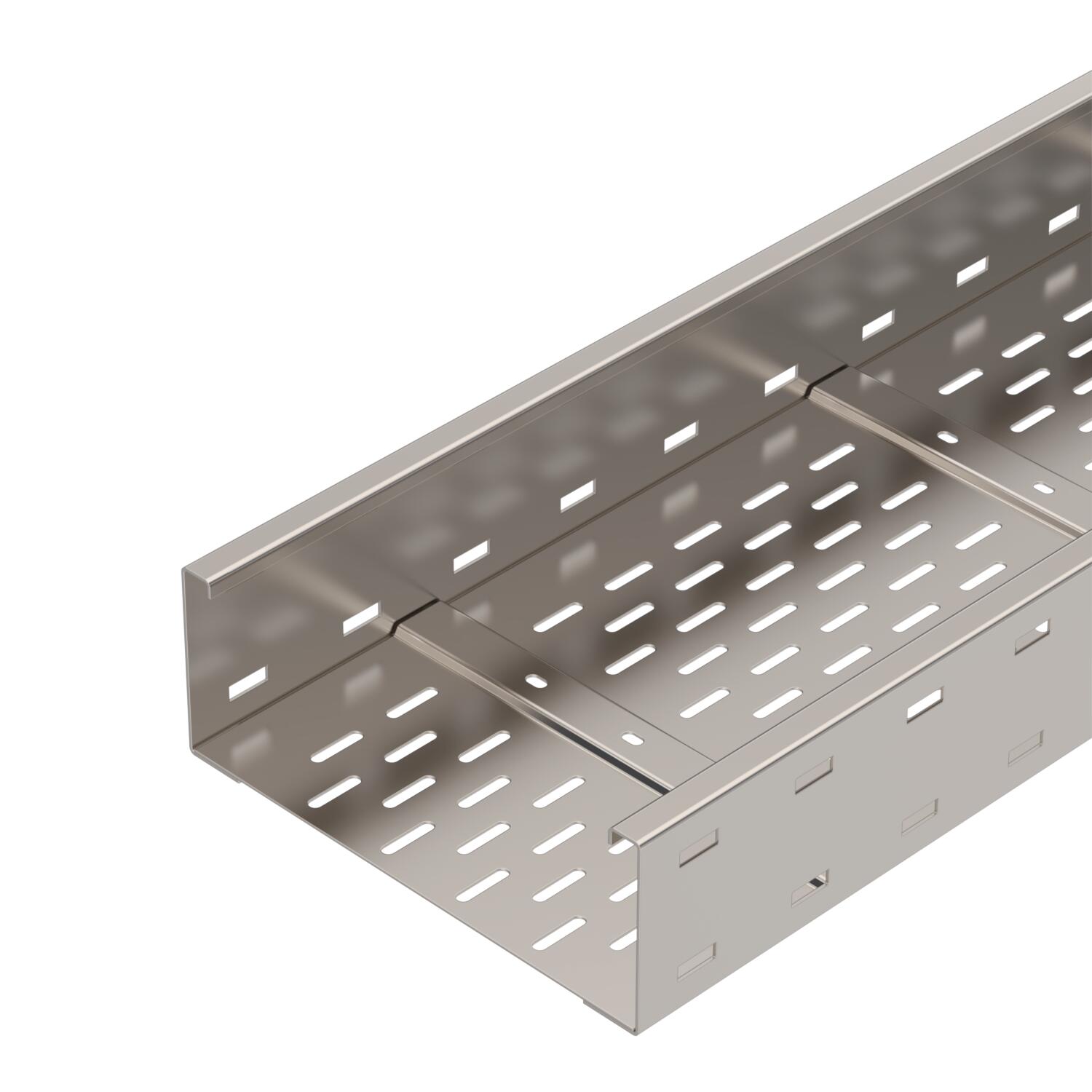

Едрогабаритна кабелна скара WKSG 110 V2A
Кат. № 6098165 | Електронен артикулен номер (EAN) 4012195683513
- Описание на продукта
-
Описание на продуктаСистема перфорирани едрогабаритни кабелни скари с височина на борда 110 мм.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.
Надлъжните съединители тип WRVL 110 се поръчват съответно отделно.
-
- Технически данни
-
Технически данни
CO2 отпечатък (GWP) от люлка до портата 41,4816 кг CO2e / 1 Метър Вид на съединителя система за носене на кабели завинтено Височина 110 mm Дебелина на ламарината 2 mm Дължина 6000 mm Едрогабаритно изпълнение да Изпълнение съединител без съединители Магнитно затихване чрез екраниране без капак 20 dB Магнитно затихване чрез екраниране с капак 50 dB Материал Неръждаема стомана, 1.4301 Монтажни отвори в основата да Неръждаема стомана, байцвана не Отстояние 1,1 kN/m Отстояние 3,0 м 2,5 kN/m Отстояние 3,5 м 2,01 kN/m Отстояние 4,0 м 1,6 kN/m Отстояние 4,5 м 1,32 kN/m Отстояние 6,0 м 0,75 kN/m Отстояние 7,0 м 0,45 kN/m Отстояние 8,0 м 0,2 kN/m Повърхност без покритие, за допълнителна обработка Полезна дължина 6000 mm Полезно сечение 30500 mm² Полезно сечение 305 cm² Размер 110 X 300 Размер B 300 mm Размер L 6000 mm Размери 110x300x6000 Странична перфорация да Съхраняване на функционалността не Цвят неръждаема стомана Ширина 300 mm Технически данни
Диаграма на натоварване голямогабаритна кабелна скара тип WKSG 110.
-
Permitted cable tray/ladder load in kN/m without man load
-
Support width in m
-
Rail bend in mm at permitted kN/m
-
Load scheme during testing
-
Load curve with cable tray/ladder width in mm
-
Strut bend curve according to support width
-
- Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Капак със затварящи ключета V2A
WDRL 1116 30 A2 6227362 3 m
Надлъжен съединител 110 за едрогабаритни кабелни системи V2A
WRVL 110 A2 6091229 2 Брой
Ъглов съединител 110 V2A
WRWVK 110 A2 6091393 2 Брой
Дънна планка за челни снадки V2A
SSLB 300 A2 7070365 20 Брой
Шарнирен съединител 110 за едрогабаритна кабелна система V2A
WRGV 110 A2 6091338 2 Брой
Ъглова приставка110 V2A, за едрогабаритни кабелни скари
WEAS 110 A2 6098483 1 Брой
Разделителна стена 85 V2A
TSG 85 A2 6062173 3 m - Изтегляния
-
Спецификация WKSG 130 A2 / 6098165 , 0.32MB , pdfЕС Декларация за съответствие WKSG 130 A2 / 6098165 , 0.14MB , pdfДекларация за съответствие Великобритания WKSG 130 A2 / 6098165 , 0.09MB , pdfREACH Декларация за съответствие WKSG 130 A2 / 6098165 , 0.12MB , pdfRoHS Декларация за съответствие WKSG 130 A2 / 6098165 , 0.12MB , pdfДекларация за екологичен продукт (EPD) WKSG 130 A2 / 6098165 , 1.48MB , pdfРъководство за монтаж General information on the mounting , 2.65MB , pdf
